Привет всем! Собираю step up схему на мс 34063 необходимо получать 6в на выходе при напряжении входа 3-4.5 вольта. Но вот проблема при Vвход = 3.5-4.5 все работает нормально, но при 3в не могу получить 6 в на выходе
По дш мс работает от 3 до 40в, значит из 3 в все-таки можно получить 6в.

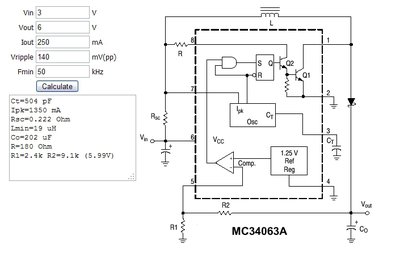

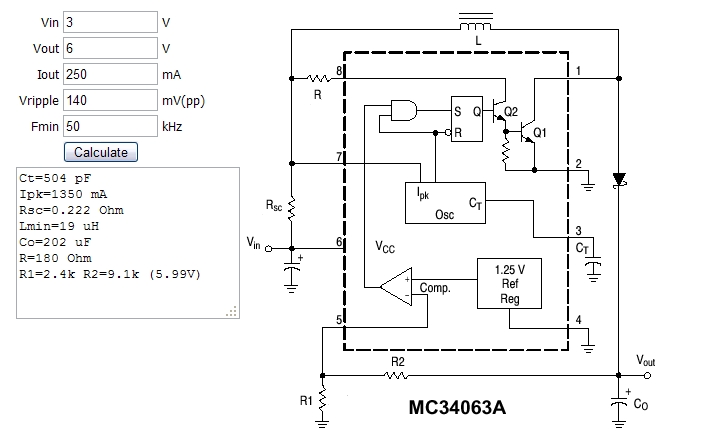

Расчет обвязки делал по дш, сейчас использую вот этот калькулятор http://www.nomad.ee/micros/mc34063a/index.shtml
параметры схемы и сама схема в протеус прилагаются.
Что посоветуете?

видимо дроссель лажает... если не получается нужной напруги значит на максимуме не хватает запасаемой в дросселе энергии.. имхо...

Дроссель менял. Но только в протеусе. Самой микры пока нет жду получения.
В дш указан расчет минимальной индуктивности дросселя, которая составила 19 uH я ставил и 330 uH но не помогло.

она что мотать? на протеус или комп ? )_)

Немного не понял, почему откуда ~0.5A на входе?

если 0.25 на выходе то 0.5 на входе.. при 6 на выходе и 3 на входе..

Блин точно, ступил немного. Но это не меняет сути проблемы.

D1mcon писал(а):Но только в протеусе.

ИМХО в данном случае PROTEUS доверять не стоит.

В калькулятор наверно с запасом лучше вводить числа - т.е. 2.5 вольт попробуй МИН питание.

Спасибо, попробую.
Совсем забыл, тк мс работает по дш от 3 в, то калькулятор не позволяет ввести меньшее значение.
Придется считать "руками".

2.5 не позволяет калькулятор. Тогда 3 ставь а выход 6.5 а затем делитель пересчитать под 6 вольт.

Наверное самое лучшее дождаться посылки с мс и на макетке все попробовать. Но время терять совсем не хочется.

в симуляторе у Вас идеальная L без активных и индуктивных потерь, т.е. результаты моделирования весьма условны.
На выход 34063 желательно повесить полевичок, поскольку у чипа довольно большое напряжение насыщения. И частоту лучше уменьшить раза в два-три. Это уменьшит динамические потери.

Я это прекрасно понимаю НО:
step-up схема из дш (12в - 28в) нормально работает, значит Протеус нормально симулирует работу схемы, и ,значит, именно моя схема собрана неправильно, точнее неправильно рассчитана.
да изменение частоты не дало результатов.

Добавлено спустя 20 минут 4 секунды:
Вроде бы удалось победить. По дш и калькулятору сопративление резистора R = 180 Oм и оно не меняется в зависимости от необходимого преобразования. После уменьшения его номинала в 2 раза схема нормально работает в диапазоне 2.6 - 5 в. что и требовалось. Но это только протеус, надеюсь на практике также будет работать.

Спасибо, но я с этим разобрался уже.

Только что встал на эти же грабли с протеусом и резистором 180 Ом, выставил резистор 80 Ом и всё заработало!
