Если возле номинала конденсатора написано
С1
100
и не указана ед. изм. то это значит 100 нанафарад или 0,1 мкф?
Обозначение номинала конденсатора на схеме и просто про них
Сообщений: 18
• Страница 1 из 2 • 1, 2
Обозначение номинала конденсатора на схеме и просто про них
Master » 13 июн 2009, 12:01
Последний раз редактировалось Master 21 июн 2009, 14:02, всего редактировалось 1 раз.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Обозначение номинала конденсатора на схеме
galex1981 » 13 июн 2009, 12:08
Это значит 100 пикофарад
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Обозначение номинала конденсатора на схеме
$ilent » 13 июн 2009, 13:31
Единица измерения ёмкости - пико.
100 в шестой степени будет 100 пик в шестой.
200 в шестой - 200 в шестой. и т.д.
100 в шестой степени будет 100 пик в шестой.
200 в шестой - 200 в шестой. и т.д.
- $ilent
Re: Обозначение номинала конденсатора на схеме
Master » 13 июн 2009, 22:17
Уууууууууу, как все запущено.
Пасиба.
Пасиба.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Обозначение номинала конденсатора на схеме
Master » 15 июн 2009, 00:16
И еще вопрос.
Зачем делать конденсаторы 0,1mF 50В в трех исполнения: керамика, пленка, электролит?
Зачем делать конденсаторы 0,1mF 50В в трех исполнения: керамика, пленка, электролит?
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Обозначение номинала конденсатора на схеме
blindman » 15 июн 2009, 02:02
Керамика лучше подходит для высокочастотных схем, высокие рабочие напряжения
Плёночные - обычно более стабильны
Электролитические - большая удельная ёмкость
Плёночные - обычно более стабильны
Электролитические - большая удельная ёмкость
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: Обозначение номинала конденсатора на схеме
Duhas » 15 июн 2009, 11:41
керамике также свойственен микрофонный эффект, да и вообще в аналоговые тракты я бы лишний раз ставить не стал бы...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Обозначение номинала конденсатора на схеме
Master » 15 июн 2009, 23:17
Че еще за микрофонный эффект? Я так понял что пленку лучше ставить в каких нибудь музыкальных усилках, а керамику на фильтры микросхем по питанию, а электролиты для сглаживания выпрямленного напряжения.
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Обозначение номинала конденсатора на схеме
Duhas » 16 июн 2009, 00:03
угу, в аудио пленка рулит... а еще лучше хорошая пленка) про микрофонный я щас слету не расскажу (
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Обозначение номинала конденсатора на схеме
Mazayac » 16 июн 2009, 01:02
Master писал(а):Че еще за микрофонный эффект?
Кратко: http://ru.wikipedia.org/wiki/%D0%9C%D0%B8%D0%BA%D1%80%D0%BE%D1%84%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9_%D1%8D%D1%84%D1%84%D0%B5%D0%BA%D1%82
-
Mazayac - Сообщения: 377
- Зарегистрирован: 25 апр 2008, 17:40
- Откуда: Нижний Новгород
- ФИО: Непочатов Алексей Николаевич
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Обозначение номинала конденсатора на схеме и просто про них
Master » 21 июн 2009, 14:06

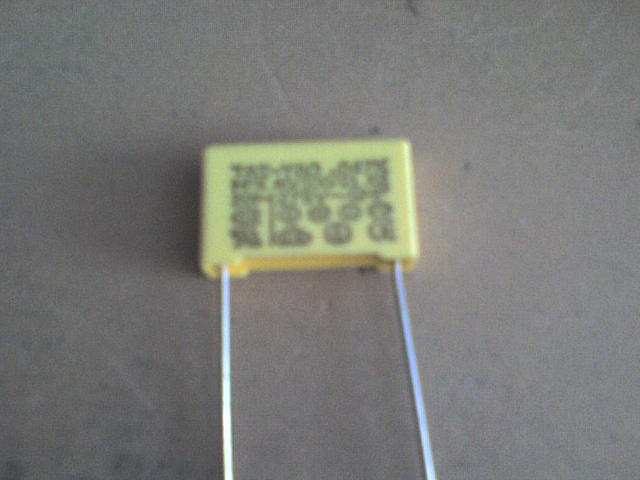

Седня меня продавщица поразила, вам говорит конденсаторы на переменное напряжение или на постоянное? Говорит есть тока на переменное и дала мне вот такой кондер на 47 нФ.
Че за зверь я его теперь боюсь ставить, может заместо него лучше керамику взять?
Добавлено спустя 1 минуту 11 секунд:
Написано на нем следующее
TAI-YAO.047K
MPX 40/100/21 X2
250V~|275V~GMF
Добавлено спустя 19 секунд:
Мне его в фильтр низких частот для акустики.
Че за зверь я его теперь боюсь ставить, может заместо него лучше керамику взять?
Добавлено спустя 1 минуту 11 секунд:
Написано на нем следующее
TAI-YAO.047K
MPX 40/100/21 X2
250V~|275V~GMF
Добавлено спустя 19 секунд:
Мне его в фильтр низких частот для акустики.
- Вложения
-
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
Re: Обозначение номинала конденсатора на схеме и просто про них
SERGEY_M » 21 июн 2009, 14:45
спокойно ставь и не парься если на постоянку...а в каком магазине такие грамотные продавщицы?
то, что не все пленочные кондеры выдерживают переменку, напряжением, которым они промаркированы - зто факт
например кондер К73-17 на напряжение 630В можно подать в районе 250...300В (если память не изменяет) переменки частотой 50Гц
в общем нужно читать справочники, там все написано и графики есть
-
SERGEY_M - Сообщения: 682
- Зарегистрирован: 20 мар 2009, 12:45
- Откуда: Украина, Одесса
- ФИО: Сергей
Re: Обозначение номинала конденсатора на схеме и просто про них
Duhas » 21 июн 2009, 21:27
мне кажется в акустику данный кондер может и не пойти... он в кач-ве фильтра ставится в те же импульсники вроде... на аудио бери в магазе прям эти самые к73-17.. на край керамику...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Обозначение номинала конденсатора на схеме и просто про них
Master » 25 июн 2009, 17:36
Как отличить хороший конденсатор от плохог, к примеру какой лучше?
ELZET коричнивый корпус
Jamicon черный с синей полоской
Suntan черные с серой полоской
ELZET коричнивый корпус
Jamicon черный с синей полоской
Suntan черные с серой полоской
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
