Помогите! ЦАП.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.
Закрыто

Помогите! ЦАП.

Сообщение bi83 » 08 июн 2009, 17:42

Есть однопорярная двуканальная ЦАП. надо сделать двуполярную двуканальную... помогите... срочно...
bi83

Сообщения: 3
Зарегистрирован: 08 июн 2009, 17:39
Откуда: Красноярск
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение galex1981 » 08 июн 2009, 17:45

Можно поподробней пожалуйста
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение bi83 » 08 июн 2009, 17:53

микроконтроллер ADuC812. в нем имеется двуканальный цап, который на выходе выдает от 0 до питания. Надо с него подавать управляющее напряжение на приводы: задание от -10 до +10В. вот надо схему включения...
bi83

Сообщения: 3
Зарегистрирован: 08 июн 2009, 17:39
Откуда: Красноярск
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение Duhas » 08 июн 2009, 18:42

ему нужно из диапазона 0-Aref получить -10 - +10

я вроде придумал.... и отправил в личку..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение blindman » 08 июн 2009, 18:44

Операционный усилитель с двуполярным питанием + 2 делителя. Возможно, ещё один ОУ на входе как повторитель
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение Duhas » 08 июн 2009, 18:52

про повторитель - именно.. просто дифф сумматор... на 1 вход сигнал, на другой смещение..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение SERGEY_M » 08 июн 2009, 18:54

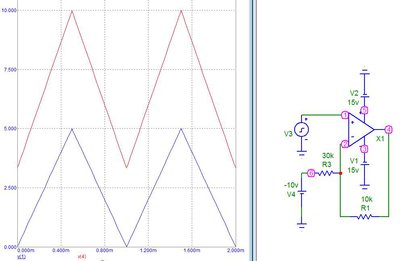

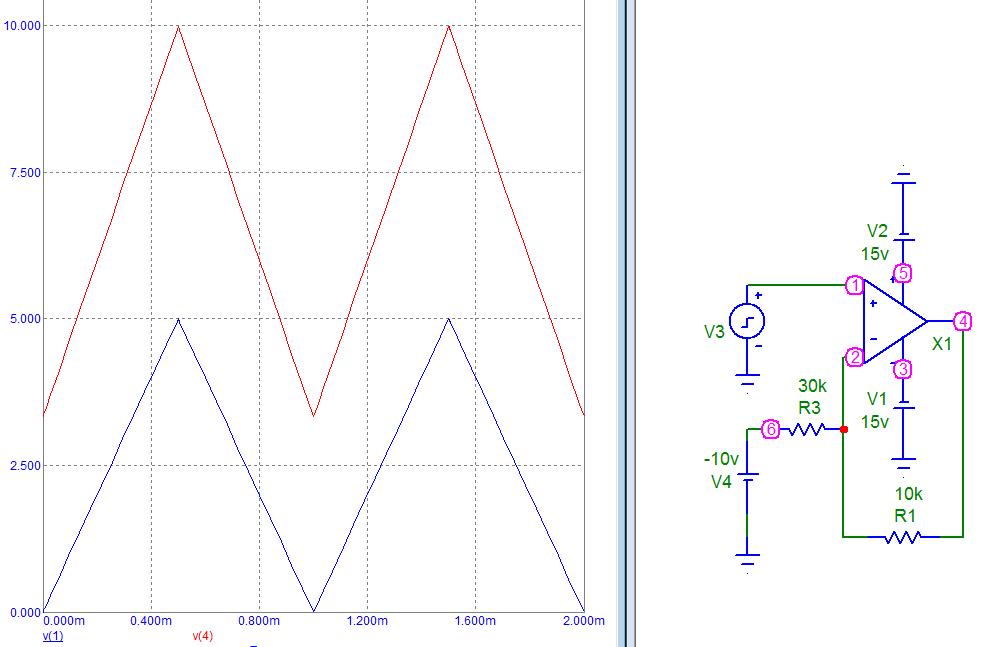

шото типа такого...
Вложения
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение blindman » 08 июн 2009, 19:00

Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Помогите! ЦАП.

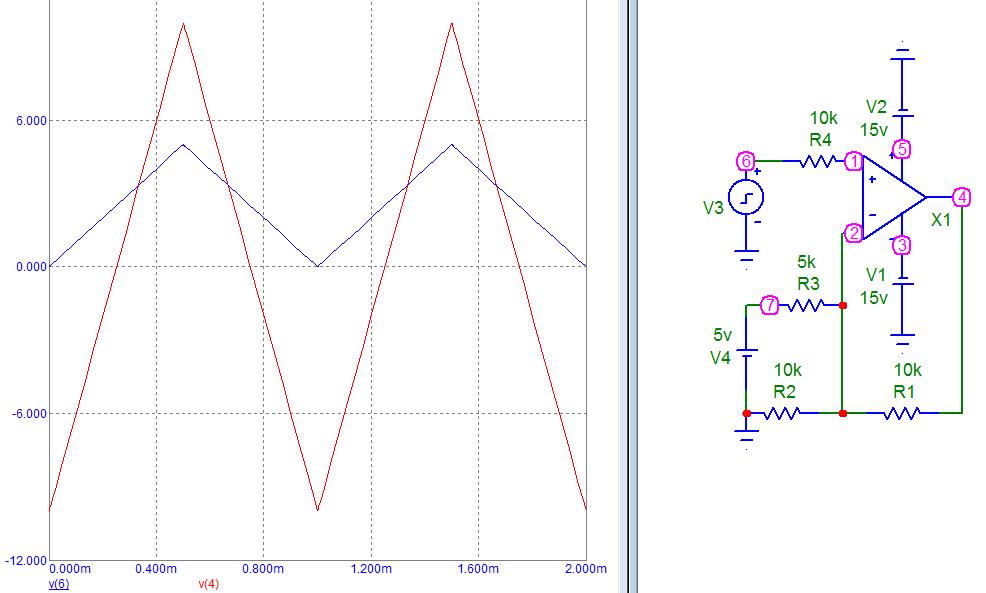

Сообщение SERGEY_M » 08 июн 2009, 19:14

2 blindman
чето не получается :(
Вложения
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение blindman » 08 июн 2009, 19:51

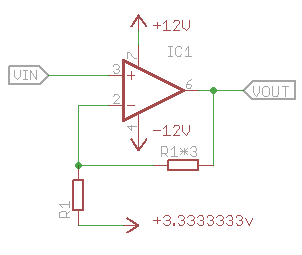

Так?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение Duhas » 08 июн 2009, 19:53

гадания ? )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение blindman » 08 июн 2009, 19:54

Не, первый вариант навскидку, второй уже с расчётами :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение SERGEY_M » 08 июн 2009, 21:24

:) работает!!!
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей
Вернуться к началу

Re: Помогите! ЦАП.

Сообщение bi83 » 11 июн 2009, 07:48

Всем спасибо
