Надо сделать гальванически развязанный детектор перехода сетевого напряжения через ноль, сигнал пойдет на микроконтроллер. Важны габариты, поэтому вариант с трансформатором рассматриваю в последнюю очередь. Думаю использовать оптопару. Поискал в сети, ничего вразумительного не нашёл. Накидал 2 варианта схемы

Первый похоже не покатит - слишком большая мощность будет рассеиваться на резисторе. Второй вариант вроде получше, но все равно на резисторе последовательно со светодиодом будет рассеиваться порядка 4 Вт.

Вопрос вечный - что делать?

А если микро-step-down?

Добавлено спустя 52 секунды:
И с него питать светодиод управляя подачей тока через резисторный делитель с выхода 220В?

А если микро-step-down?

Ну это ваще жёстко ... Попроще бы чего

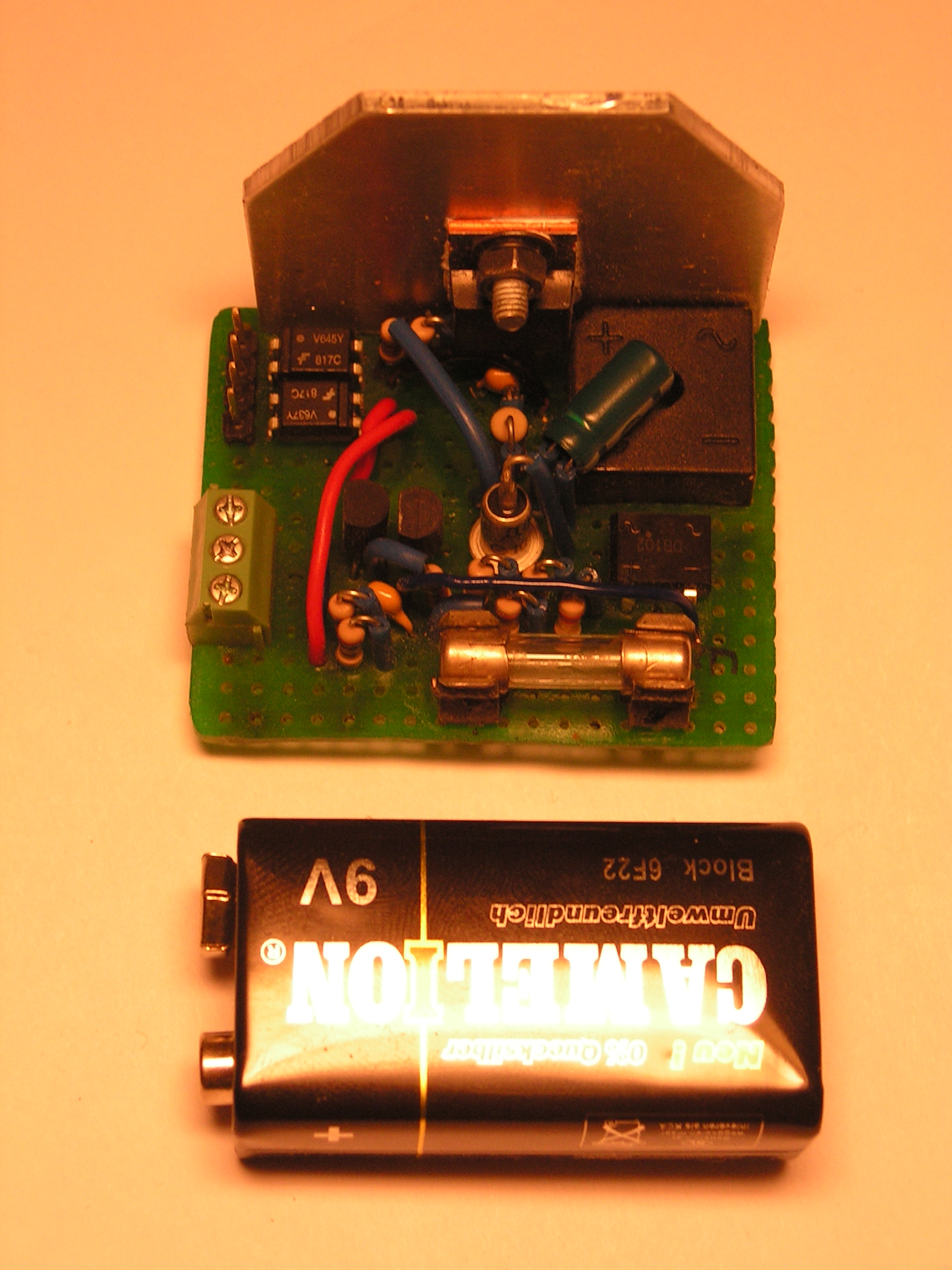

Я собирал детектор нуля от http://sourceforge.net/projects/semitone/
Получился довольно компактным.

Ага, значит все-таки верной дорогой я пошёл Спасибо!

blindman писал(а):на резисторе последовательно со светодиодом будет рассеиваться порядка 4 Вт.
что делать?

Может в качестве балласта конденсатор использовать ?

второй вариант, но с инверсией, т.е. строб при переходе

ps. доступ к КТ117 есть?

Сейчас нет, но все равно буду детали закупать.

Про инверсию не понял, давай поподробнее

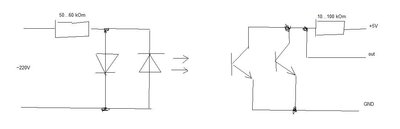

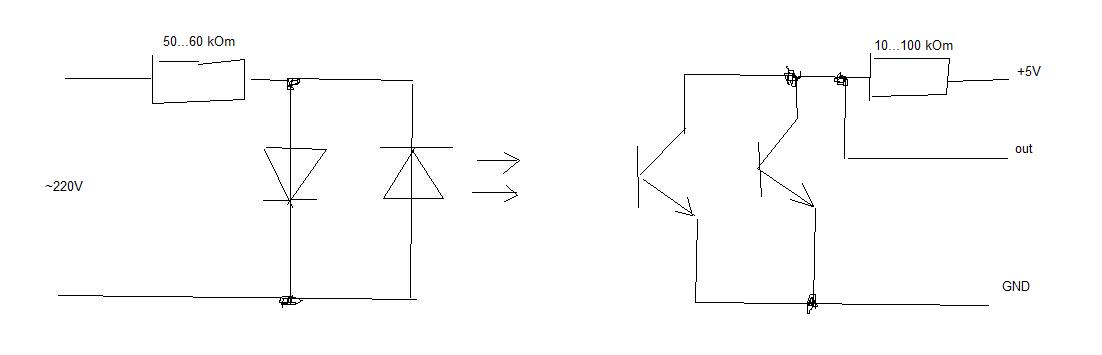

Если точность определения "0" не имеет значения, то можно использовать 2 оптрона и резистор

Про инверсию не понял, давай поподробнее

Питающая емкость через мостик и резистор заряжается половину периода. В момент перехода через "0" КТ117 разряжает эту емкость на оптрон.

SERGEY_M писал(а):Если точность определения "0" не имеет значения, то можно использовать 2 оптрона и резистор

Точность имеет значение.

contr писал(а): В момент перехода через "0" КТ117 разряжает эту емкость на оптрон.

Понятно.

Уже определился, буду использовать схему semitone
