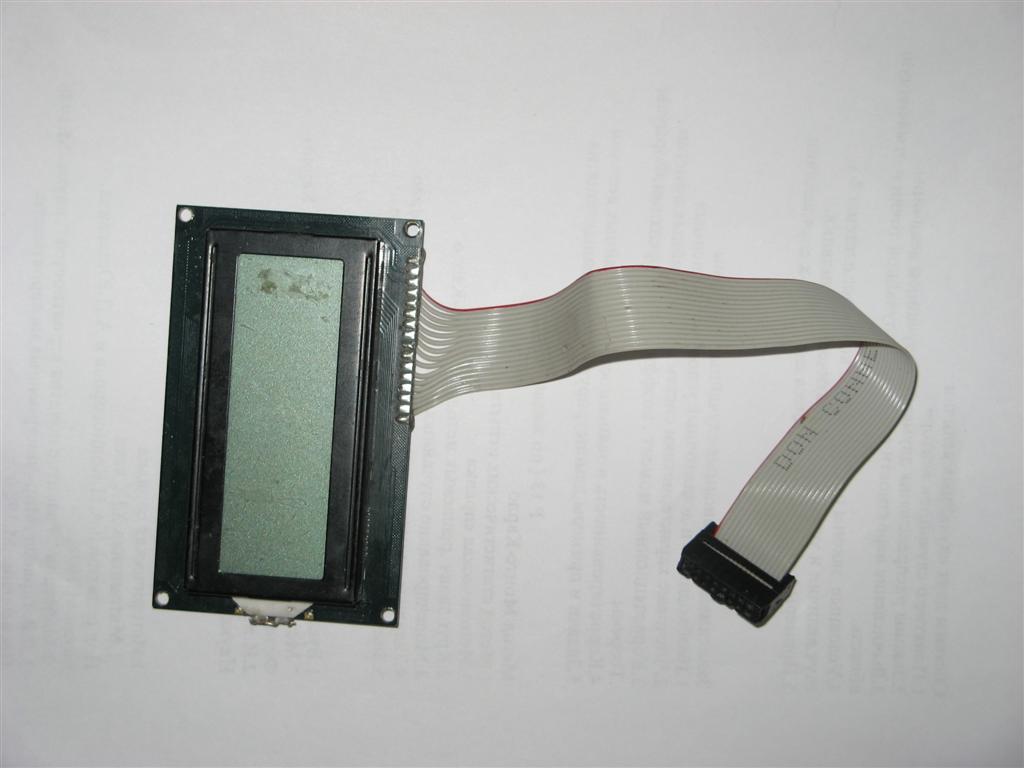

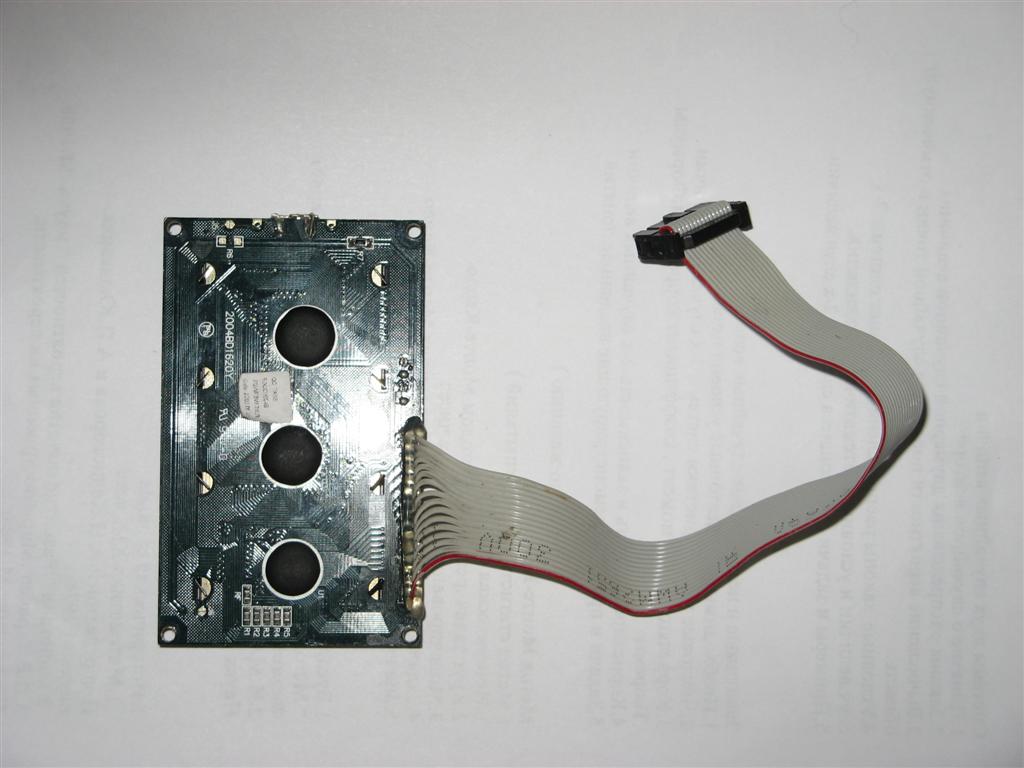

Заезжал на днях по старому месту учебы и попался мне подруки экранчик, вроде свиду в рабочем состоянии, вот только незнаю как его подключать, т.к. маркировки на нем нету, а поиск по тем цифрам которые есть ничего не дал. На вид вроде как 2-х строчный, выводов 16 штук. Если кто с таким встречался подскажите

а на бумажке че написано?
у меня такое ощущение, что это 20 символов 4 строки
клякс сильно много)))))))
обычно
1 --- общий
2 --- +5В
3 --- контраcт
4 --- RS
5 --- RW
6 --- E
7 --- D0
....
14 --- D7
15 --- "А" подсветка
16 --- "К" подсветка
сколько встречал, у всех одинаково
вот только питание иногда меняют местами
1 --- +5В
2 --- общий
но это редкие экземпляры, хотя, может тебе повезло

аха, оч похож на 20ти символьный в 4 строки. оч похож на мой MTC-S20400XFYHSAY, но врядли он. про распиновку думаю тож самое, что и SERGEY_M.
