Помогите в схемотехнике...
Есть устройство, на выходе которого стоит приемник и передатчик серии HFBR 0501, у них красный диапазон света, работают на скорости 115200 бит/с. Передатчик состоит из обычного светодиода, приемник из фотодиода с чем то...
Собственно мне необходимо не имея в наличии таких же HFBR сделать на обычных элементах приемник и передатчик. Собственно передатчик уже сделал, он работает, головное устройство адекватно принимает данные, а вот принять данные с него я не могу. . . =(
Схема есть может у кого-нибудь?

Можно поподробнее, схема чего нужна и при чем тут RS232?

Схема приемника нужна...
а RS232 здесь потому что по УСАРТУ все это передается через оптоволокно.

А, приятные штуковины, применяли такие в высоковольтных тиристорных мягких пускателях для передачи сигналов между высоковольтной и низковольтной частями. А из каких соображений хочется заменить их самоделками? Удешевление?

Готовых схем не знаю, но по идее приемник - это фотодиод, усилитель (широкополосный вплоть до постоянной составляющей) и компаратор. Усилитель наверное можно сделать на каком-то недорогом малошумящем ОУ, может быть и компаратором будет он же. Фиг его знает как в этом девайсе порог сделан, вряд ли АРУ, наверное все же фиксированный, тогда проще, но наверное нужна будет его подстройка.

Да, это не RS232, это передатчик TTL уровня. Работают они на какой хочешь скорости от нуля до некоторого предела, зависит от модели. Это уже вы по нему передаете уартовский сигнал.

Опторазвязка потому и нужна, что там высоковольтный преобразователь стоит.
Заменить самоделками нужно из соображений того, что в Самаре у неас нет нигде готовых таких сборок, а заказывать нет времени... проект можно сказать горит. =(
Указал протокол и скорость его работы для любознательных. Так проще описывать.
Конкретно у меня устройство идет по протоколу RS232 и со скоростью 15200.

boez писал(а):Усилитель наверное можно сделать на каком-то недорогом малошумящем ОУ, может быть и компаратором будет он же. Фиг его знает как в этом девайсе порог сделан, вряд ли АРУ, наверное все же фиксированный, тогда проще, но наверное нужна будет его подстройка.

Это понятно. В эту тему и полез, чтобы мне все до номиналов желательно расписали бы...

Напрямую выход приемника на UART (RX) меги. Не забыть правда уровни проверить...

galex1981, топикстартеру (как я понял) нужна схема именно приемника. у него нет проблем с подключением к МК...

galex1981 писал(а):Напрямую выход приемника на UART (RX) меги. Не забыть правда уровни проверить...

???????????

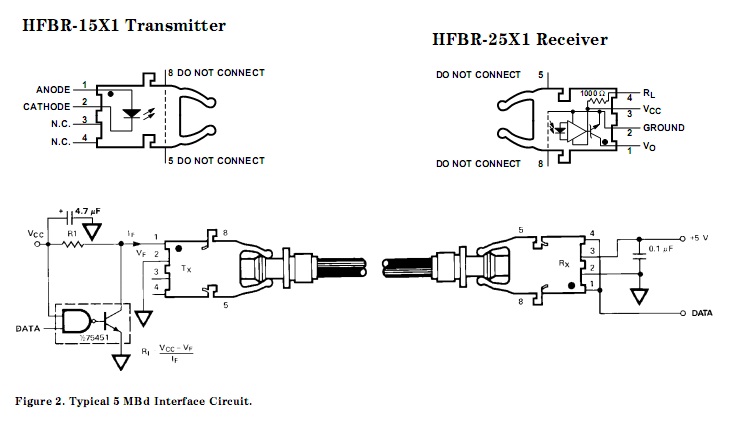

Мне нужно собрать аналог приведенного выше приемника! А никак подключить готовый модуль к Атмеге...
