Господа,помогите, хочу собрать регулируемый блок питания для дома от 0..12 вольт.

1. В качестве источника хочу взять блок питания от компа. Как думаете?
Думаю сделать 2 выхода управляемых(можно один) и еще выходы 5 и 12 вольт.
2. Подскажите как управлять напряжением? через ШИМ?
И еще подскажите схему как ШИМ преобразовать в постоянный сигнал..резистор, кондер там..
Делать думаю на Attiny2113.
3.Подскажите код програмного ШИМа на Bascom , а то если сам начну писать не ШИМ еще напишу) . Или как использовать аппаратный ШИМ на Attiny2113 в Bascom?

Вот еще думаю делать обратную связь или просто соотнести ШИМ с определенными значениями. Все же точность большая не нужна.

P.S. Индикатор семисегментный будет показывать напряжение.

А зачем городить на тини всё это если есть специализированные микры и там в даташитах все типовые схемы включения нарисованы?

=DeaD= писал(а):А зачем городить на тини всё это если есть специализированные микры ...

А какие это микросхемы, я ж незнаю, направьте плиз.
А индикаторы там подключаются?

Ну тут на форуме вроде mc34063 популярна...

я себе сделал просто,из комп. бп, 3 фиксированнных напряжения (3,5-5-12) и плавная регулировка через кренку с 1 до 12В , индикация ацп-мк-жки

Montoya писал(а):я себе сделал просто,из комп. бп, 3 фиксированнных напряжения (3,5-5-12) и плавная регулировка через кренку с 1 до 12В , индикация ацп-мк-жки

4 канала:
1. 3,5
2. 5
3. 12
4. регулируемый
Правильно понял?

А через КРЕН как делал, дай взглянуть схемку. Управление механическое, цифровое?

Да, 4 канала, управление переменным резистором

Добавлено спустя 12 минут 33 секунды:

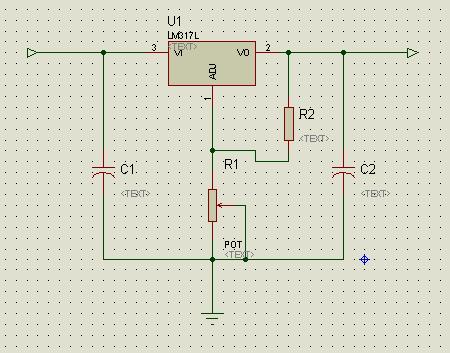

R1 10K, R2 100-1K, C1 10x50, C2 100x50

А если КРЕНом с помощью ШИМ управлять, на выходе напряжение скакать не будет?

А ты пропусти ШИМ через RC-фильтр

А зачем с ШИМом связывться? Тебе надо киловатты качать через него? Возьми LM317 и если надо - внешний транзистор для увеличения мощности - и будет тебе щастье. Схем в сети полно: введи "LM317 блок питания" в гугл.
ШИМ - это во-первых сложно, во-вторых помехи, в-третьих надо транс или дроссель мотать. И надо это либо для высокого КПД, либо для большой мощности.

Если нужен программный или аппаратный ШИМ на Васике, посмотри мои исходники на Видеотерминал для МК

-= Александр =- писал(а):А зачем с ШИМом связывться?

Ну а как еще МК управлять напряжением? Я хочу поставить колесико от мышки (энкодер что ли).

Добавлено спустя 4 минуты 49 секунд:
Ну можно сделать все же на резисторе-меньше головной боли.
А для вывода информации на семисегментники? АЦП использовать с драйвером индикатора?
Направьте на схему индикации напряжения...попроще, подешевле)

Хотя вообще постаринке можно стрелочный поставить)))
Но хочу цифровой

Судя по результатам опроса только у мя заводской БП... Думал сначала сам это дело сваять, но... посмотрел схемки... Прошел ЭПУ (электро-питающие устройтсва) в универе... И решил "да ну нафиг!" Причины 2: Делать самому аналогичное по характеристикам изделье запарней и дороже.
Если уровень пульсаций не критичен, планируется до 12 вольт с минимальными расходами - лучший выход - переделать компьютерный БП с помощью кренок, индикаторов, мк, прочей мелочевки, прямых рук и гугла. Получишь 2х-полярный стабилизированный маленький и легкий БП с +-12, +-5, +-3,3 Вольта за 1000-1500р. Велика вероятность что самое дорогое (БП и индикаторы/дисплей) ты найдешь нахаляву.
З.Ы.: Купил на днях собсна свой БП - http://www.platan.ru/cgi-bin/qwery.pl/i ... roup=55168 в чип-дипе за 3500р . Все еще есть в Москве и на складе. В других местах цена в районе 9000р...
Кстати, это явно не Mastech а какой-то клон, поскольку я его не нашел на оф. сайте (хотя он продается и в РФ и за рубежом), но работает пока нормально.

а почему бы не взять в обычный комповый БП путём припаивания пары проводков и неск деталек добавить плавное регулирование?
схемы простейшие в нете
и на форуме есть

Цифровое - для этого можно поставить цифровой потенциометр... Или ЦАПом открывать регулирующий транзистор. А мерить встроенным АЦП и выводить на какой-нить индикатор. Также можно всякие КЗ и прочее отлавливать контроллером.
