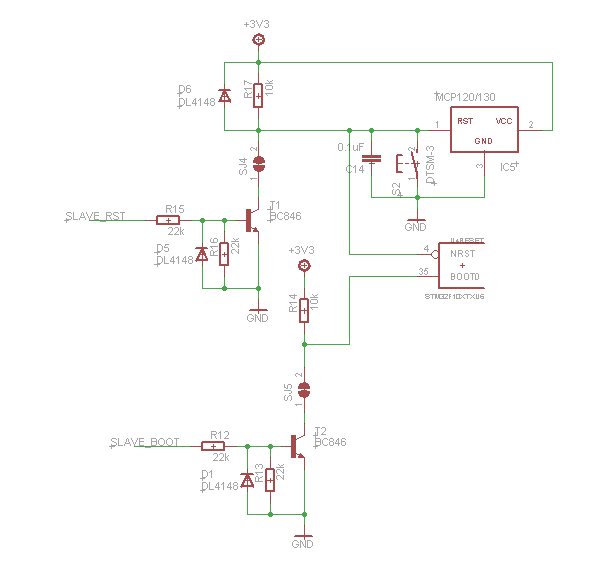

Поправьте если что не так, часть схемы выдирал из плат OLIMEX. Напряжение 3.3В, нужно держать RESET и BOOT в 1 или 0, вообщем типа ключи

Не понял, на кой ляд там диоды? А транзисторы можно поискать т.н. "логические" со встроенными R12-R13/R15-R16.
ЗЫ. А какие предполагаются уровни сигналов на входе? Впополам делитель в базе? Странно...

Диоды были у Olimex Кстати, к примеру какие можно взять логические транзисторы?

Digital Transistor, Resistor-Equiped Transistor.
Аналог того, что изображено (22k/22k): PDTC124ET это NXP(Philips)

Былоб здорово, только в http://www.megachip.ru таких нет. А те что есть не факт что могут привезти. Я так понял "ключ биполярный" это и есть со встроенным обвесом? http://www.megachip.ru/search.php?class=0101020104

Добавлено спустя 1 минуту 59 секунд:
То есть диоды здесь и не нужны?

Да они самые, там номиналы можно брать +/- лапоть главное, чтоб при подаче сигнала(какого?) на вход транзистор полностью открылся и при этом не сгорел если вдруг входные сигналы 48В(мало ли, но сомнительно ). Диоды разве, что для защиты от отрицательного напряжения на входе.

Зы. А что, в Питере мало контор которые ЭК торгуют? Мы в Москве, но половину комплектухи в Питере покупаем. Оно видимо к европам ближе...

напряжение будет от 2.0В - 3.3В, какие тогда можно поставить из имеющихся?
А мне нравится в мегачипе брать - очень быстро и очень дешего. И тем более недалеко от моего дома

В принципе любой серий DTC (50V/100mA), DTD (50V/500mA) с индексами E, H, X, Y, Z. Ну и чтоб корпус был удобоваримый.
Там у них болтается .pdf-ник с разблюдовкой обвеса, а так это, что то типа наших КТ3102, КТ3107. (ну или 315/361)

http://files.ddrservice.info/Components ... 14ek_3.pdf подойдет 10К вместо 22К ?
Диоды вообщем можно отсюда убрать

Добавлено спустя 1 минуту 59 секунд:
есть еще вариант 47К

Да, диоды принципиально не нужны. Можно 10к, 47к то же наверно можно, лень ща даже прикидывать
Купи по горсточке и тех и тех, и вообще каких есть из них (PNP то же). Стоят как семечки, в хозяйстве сгодятся.
Не перепутай только

Я пока закажу и тех и тех Не факт что еще приедут, тогда останется рассыпуха.

TomaT писал(а):Впополам делитель в базе? Странно...

Да не впополам - на базе напруга выше 700 мв примерно не поднимется.

Я в курсе, это были мысли вслух, так сказать. Причину см. выше... непривычно просто показалось.

диоды там могут давать "форсированное" закрывание, возможно ))

инженегра олимеха тоже ведь кушать хочется...
