**Сергей** » 20 фев 2009, 20:40

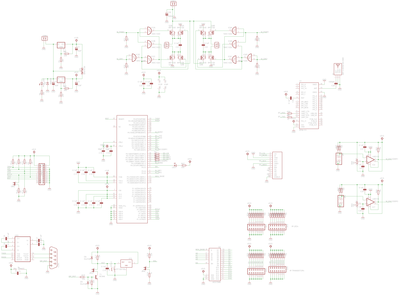

Вот гляньте я набросал схему лайн-трейсера. Прально отдельное питание сделал для моста?

**=DeaD=** » 20 фев 2009, 20:52

Всё думал что мне в этой схеме не нравится, теперь понял - это что, ПРОСТОЙ лайнтрейсер? Это на Л293Д и фотодиодах - простой лайнтрейсер

**Сергей** » 20 фев 2009, 20:54

Ну для меня это простой лайн-трейсер

**RoboTok** » 20 фев 2009, 20:55

Сергей
Если это простой бот, то 2 питания многовато для него...

Хотя пожно поставить 2 батареи.
1 для электроники, а другую для моторов :good:

**Сергей** » 20 фев 2009, 20:57

RoboTok писал(а):Хотя пожно поставить 2 батареи.
1 для электроники, а другую для моторов

Я так и собираюсь делать.
Но собсно вопрос остался - а прально то сделал отдельное питание, не накосячил нигде?

**RoboTok** » 20 фев 2009, 21:11

А что в схеме D3 делает ?

**Сергей** » 20 фев 2009, 21:13

А хз, я срисовал кусок схемы с макетной платы OLIMEX

**RoboTok** » 20 фев 2009, 21:34

Тогда стоит добавить перед диодом предохранитель, а то смешно выглядит...

**Сергей** » 20 фев 2009, 21:45

ну смех продлевает жизнь

Может просто его убрать мне?

**RoboTok** » 20 фев 2009, 22:30

Это защита от "переплюсовки", если не нужна то убирай, если нужна то ставь предохранитель.

А ключи моста откроются напряжением 3.3В на затворе ?

**=DeaD=** » 20 фев 2009, 22:34

не думаю

**Сергей** » 20 фев 2009, 23:24

Я брал из схемы минибота.. а что не правильно?

**RoboTok** » 20 фев 2009, 23:32

У МиниБота 5В на затворе и то маловато ИМХО.
А у тебя сколько ?

**Сергей** » 20 фев 2009, 23:34

Это ты имеешь ввиду чем я буду накачивать их через отдельный разъем? Ну около 5В

**nest** » 20 фев 2009, 23:37

Сергей писал(а):ну смех продлевает жизнь Может просто его убрать мне?

не надо убирать. неоднократно пригождждался, пока питание тыкал...
а предохранитель не недо.

Схема простого лайн-трейсера
