rig писал(а):Лучше возми клавиатуру и угадай как она работает. в жизни пригодится.

Какую клавиатуру, если вы про колькуляторную, то выше мы о ней говорили. Или про компьютерную?

придерживаясь тематики калькулятора - калькуляторную клавиатуру.

flyroman писал(а):У меня созрело еще одно предложение.
Что если включить калькулятор и например нажать цифру "1" и посмотреть на какие контакты микросхема калькулятора подает сигналы.

rig писал(а):я те честно скажу, как калькулятор, сигналы в сторону клавиатуры будут выдаваться также как и раньше в том же порядке и такимиже параметрами.

Пардон, не дописал, что в сторону экрана замерить.
Я имею ввиду нажать цифру "1" и посмотреть на какие контакты микросхема выдает сигналы в сторону экранчика, и станет понятно, как выводить на этот экран цифру "1", и т.д.

Добавлено спустя 1 час 27 минут 29 секунд:

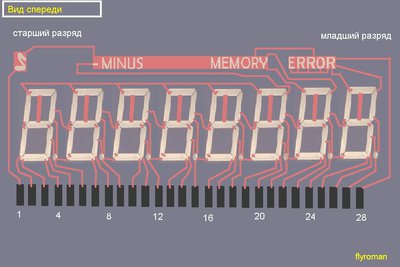

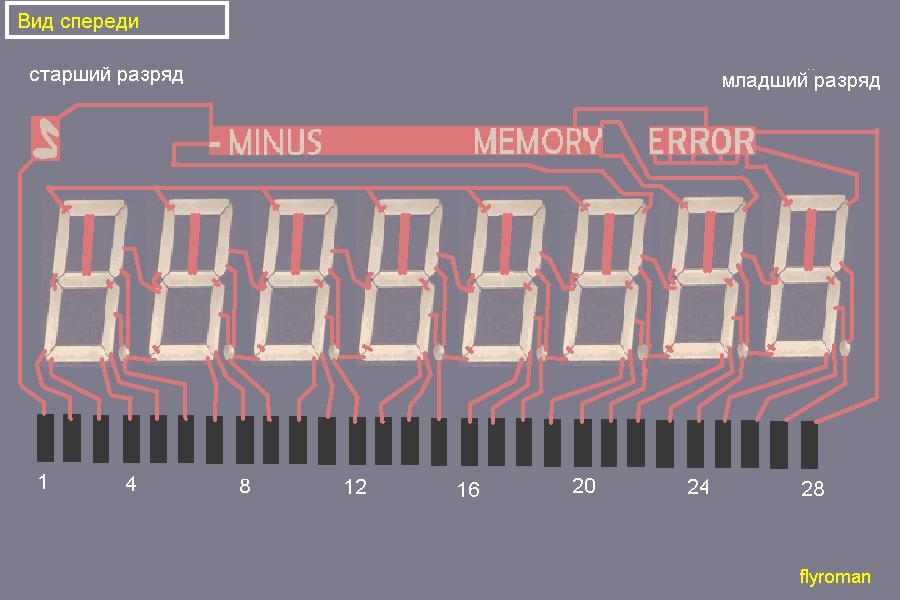

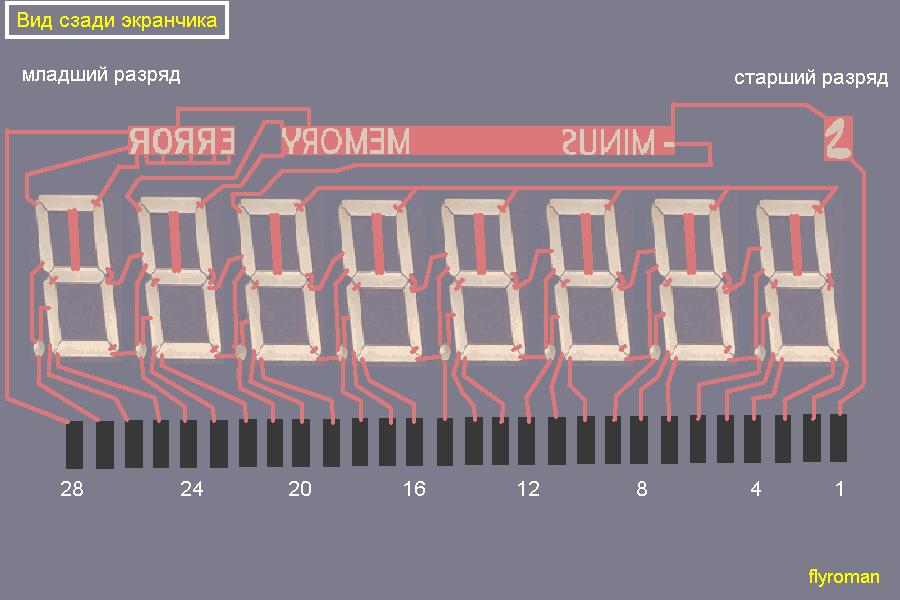

Отклеил от экранчика отражающую пленку сзади. Стало видно дорожки(их хорошо видно на яркий свет). Вот зарисовал.




У меня получилось выводить цифры 8, 5, 6 в любом разряде.
Дерзаю дальше.
Как я пока понял, тут динамическая прорисовка.
Чтобы например нарисовать 6, нужно подавать поочередно сигнал на 2 контакта, а если например 2 шестерки, то уже на 4 контакта поочередно, быстро сигнал.(при этом
массу брал 28 контакт) . Попробуйте, кому интересно.

Взял экранчик от другого калькулятора(давно экран валяется), на нем такая же распиновка, только нет значка звука.

Блин, есть же у людей свободное время, что-б так его убивать

yak-40 писал(а):Блин, есть же у людей свободное время, что-б так его убивать

Ну блин , что поделаешь, раз тянет . Тяжело в ученьи, легко в бою.

flyroman писал(а):

yak-40 писал(а):Блин, есть же у людей свободное время, что-б так его убивать

Ну блин , что поделаешь, раз тянет . Тяжело в ученьи, легко в бою.

с возрастом пройдёт

Битва с LCD от калькуляторов не имеет смысла. Если уж очень хочется задействовать, то через оптроны, эмулируя клавиатуру, как уже советовали. Время замыкания 20..200мс зависит от типа калькулятора.
Есть целая серия дешевых ч/б графических дисплеев от сотовиков Nokia и цифровые на базе НТ1611. Это более перспективно.

у него это фан... т.е. религия... а религия это святое!.. а святое не трож!!!

тады пусть еще раз заценит схему executer » 12 фев 2009, 14:01
для калькулятора это самое разумное решение.

EdGull писал(а):у него это фан... т.е. религия... а религия это святое!.. а святое не трож!!!

Спасиб ,EdGull, это точно)

Тогда есть ряд нюансов, которые стоит учесть:
нежные контактные площадки,
многоуровневое напряжение на сегментах,
сложное динамическое управление сегментами,
переменная полярность.
Сильно сомневаюсь, что фанатизма хватит для приобретения и освоения МК со встроенным управлением ЖКИ. В лучшем случае дело кончится использованием калькуляторного контроллера и оптронов.
Можно конечно и пародию на 20-рублевую китайскую отвертку-индикатор сделать, но тогда все потраченное время - коту под хвост

Делать вообще нефиг

первый провод - COM1
последние 2 - COM2 и COM3
остальные все информационные
управление в 4 такта:
1)
COM1 = 0
COM2 = ШИМ50%
COM3 = ШИМ50%
длительность 0.4мс
На информационные подаем единицу где надо
подаем 0 НА ВСЕ на 3мс

2)
COM1 = ШИМ50%
COM2 = 0
COM3 = ШИМ50%
длительность 0.4мс
На информационные подаем единицу где надо
подаем 0 НА ВСЕ на 3мс

3)
COM1 = ШИМ50%
COM2 = ШИМ50%
COM3 = 0
длительность 0.4мс
На информационные подаем единицу где надо
подаем 0 НА ВСЕ на 3мс

4) Восстанавливающий такт
COM1 = 1
COM2 = 1
COM3 = 1
на все информационные 0
на 0.4мс
подаем 0 НА ВСЕ на 3мс

Энджой ит

Добавлено спустя 39 секунд:
Паяется на раз утюгом, только шаг хитрый, обычно 1.6

Добавлено спустя 4 минуты 14 секунд:
ток через бумажку, напрямую плавица

Добавлено спустя 5 минут 36 секунд:
еще одно - работает от логического уровня нормально, от 5В, для других напряжений будут другие задержки

ВОТ СПАСИБО!
Терь можем дерзать экран калькулятора.
вот вам и оптроны...))

Сбылась мечта ид...ой ...моя...

а можно взять крошечный экранчик от крошечных часиков и сделать крошечного робота с дисплеем...

Myp писал(а):а можно взять крошечный экранчик от крошечных часиков и сделать крошечного робота с дисплеем...

кстати седня тока такой нашел в хламе)..тока там распиновочка другая будет)

Добавлено спустя 2 минуты 34 секунды:

bolt писал(а):Битва с LCD от калькуляторов не имеет смысла...

теперь имеет)))
