EdGull писал(а):кстати, схема не уникальная
вот пример из даташита

Ну разница то наверно ЕСТЬ ! Питание подавать - просто КЛЮЧ !

Или то что спрашивалаось в начале топика - ДВУХсторонний обмен ДАННЫМИ.

перестань орать, схема и есть двухстороняя!

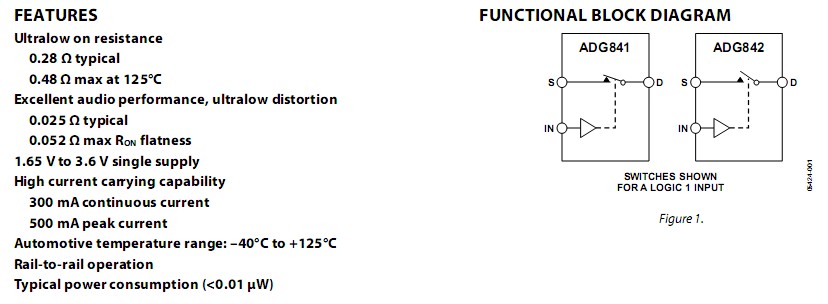

Если напряжения небольшие, то можно использовать ADG841/842. Габариты с ногами 2.4 х 2.2 х 1.1 мм.

EdGull писал(а):перестань орать, схема и есть двухстороняя!

Я и не писал что у вас одностороняя.

Я написал что у вас ДЛЯ ПИТАНИЯ !!! а спрашивали ДЛЯ ДАННЫХ !

2 avr123, EdGull: Спокуха, всё нормально, вы просто друг друга не поняли.

EdGull и не писал что схема потому была тут приведена, что она для питания спроектирована...

Нашел. 74LVC1G66 - то что доктор прописал. 3х3 мм вместе с выводами, стоит копейки.
http://www.promelec.ru/pdf/sces222k.pdf

Добавлено спустя 6 минут 40 секунд:
Сорри, не та ссылка. Вот: http://www.nxp.com/acrobat_download/dat ... 1G66_6.pdf

а ты заметил что схема включения такая же?

данная схема известна с советских времен)
в приводах роботов использовалась для шунтирования регуляторов на ОУ... только там тупо 2 полевика без резистора...

АВР, какая нах разница? сила или сигнал?

Duhas писал(а):АВР, какая нах разница? сила или сигнал?

вас же голова есть - подумайте.

avr123.nm.ru писал(а):вас же голова есть - подумайте.

А у вас есть пальцы? Напишите!

Прежде чем советовать другим делать что-то в этом стиле можно и самому бы?

предлагаю на фразу "А у вас же голова есть - подумайте." поставить копирайт (с)авр123
и ему же в первую очередь так и отвечать на его вопросы

blindman писал(а):Нашел. 74LVC1G66 - то что доктор прописал. 3х3 мм вместе с выводами, стоит копейки.

Купил, проверил, работает как надо!

ещё в тему : "FM1107 – ячейка памяти емкостью 1 бит"

Мы на работе юзали PVG612 - дорого, но очень сердито (50В 1.5А если правильно помню). А для аналоговых сигналов - ADG419 и ему подобные...
