Нужно контроллером измерять отрицательное напряжение. Подскажите, как можно проще всего это сделать?

земли общие?

Гугли по слову "Инвертирующий усилитель" (естественно если земли общие)

А какое есть положительное напряжение и какое отрицательное надо мерять? И какой ток есть на отрицательном напряжении? Может тупо делитель напряжения из резисторов огромного номинала?

Drunya писал(а):Нужно контроллером измерять отрицательное напряжение. Подскажите, как можно проще всего это сделать?

Резисторный делитель между измеряемым напряжением и опроным или питанием МК.

Подробней - http://avr123.nm.ru/z09b.htm

Измерение от -200 до +100 вольт - в PROTEUS

а еще лучше сказать точно что и где нужно сделать )

Земля общая. Идея - поставить в двухполярный БП цифровую индикацию напряжения, а то стрелочные вольтметры - не прикольно . Положительное напряжение мерять - не проблема, а вот отрицательное... Не, ну ясно, что можно взять внешний АЦП и REF+ кинуть на землю, а REF- на -Vcc. Только в наличии АЦП таких нету да и попроще хотелось.
To -= Александр =-: не совсем понял идею с инвертирующим усилителем

Можно сдвинуть входящий сигнал в положительную сторону и измерять только положительное напряжение.

Drunya писал(а):Не, ну ясно, что можно взять внешний АЦП и REF+ кинуть на землю, а REF- на -Vcc. Только в наличии АЦП таких нету да и попроще хотелось.

Резисторный делитель (2 резистора) между измеряемым напряжением и опроным напряжением AREF или питанием МК.
Подробней - http://avr123.nm.ru/z09b.htm

Написал КРУПНО, а то похоже человек обычным шрифтом не видит посты.

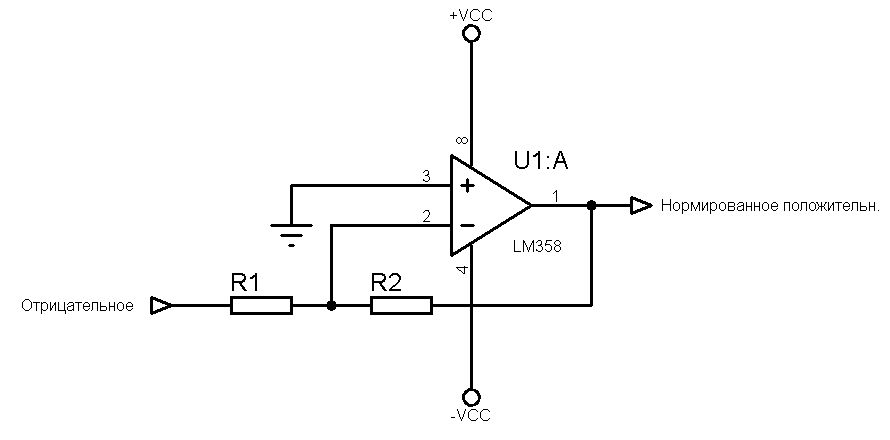

avr123.nm.ru, чего Вы так кипятитесь? Все Вы правильно сказали, только не совсем. Получилось что-то наподобие этого :Сойдет за первый сорт?

Эта схема не позволяет мерить напряжения выше нуля. А резисторный делитель позволяет.

И ОУ лучше взять по моей ссылке.

Добавлено спустя 59 секунд:

Drunya писал(а):avr123.nm.ru, Все Вы правильно сказали, только не совсем.

И в чем же я "не совсем" прав был ?

а обеспечит ли делитель всегда положительное напряжение?

avr123.nm.ru писал(а):Эта схема не позволяет мерить напряжения выше нуля.

Давненько не заходил на ваши курсы, сейчас зашёл по ссылке и был приятно удивлён
Даже программку от TI показали, хорошая идея !
Страничка оформлена, наконец, приятно

Duhas писал(а):а обеспечит ли делитель всегда положительное напряжение?

Если правильные резисторы выбрать то КОНЕЧНО да.

угу а если будет пик отр напруги и правильные резисторы не спасут? ОУ как-то приятнее в данном случае смотрица, хотя резисторы "красивее" чтоли...
