Как правильно организовать питание МК от 220 вольт? Сам придумал так - трансформатор 220 в 12 вольт для лампочек, пару конденсаторов и диодный мост и 7805.
На сколько это правильно?
Или можно как-нибудь без трансформатора?

semyonov писал(а): трансформатор 220 в 12 вольт для лампочек, пару конденсаторов и диодный мост и 7805.

В принципе нормально.
Можно и без трансформатора, но это опасно!!!

С трансформатором ПРАВИЛЬНО и БЕЗОПАСНО !

А можно еще купить Робитон за 100р и проблем вообще не будет

правильней обратноходовиком типа зарядки для мобилы..

трансформаторы обычные таки прошлый век...

Посмотри
http://kazus.ru/faq/3/42.html
это безтрансформаторный вариант. Применять, если экономически целесообразно или еще почему-то трансформатор не хочется ставить. схема содержит опасные напряжения.

Подключил трансформатор к 220, а там где должно быть 12 - меряю тестером - там 0. Думал трансформатор спалил, попробовал подключить второй - тоже самое. На трансформаторе написано "трансформатор электронный". Может он без нагрузки не включается? Пробовал подключить 7805 - тоже нет напряжения.
Кто нибудь пробовал использовать эти трансформаторы для галогеновых лампочек?

semyonov писал(а):Подключил трансформатор к 220, а там где должно быть 12 - меряю тестером - там 0.

Какой трансформатор конкретно ? Сколько выводов ? "прозваниваются" ли все обмотки ? Тестер в режиме "переменного напряжения" ?

Измерьте ОСТОРОЖНО есть ли напруга на первичной обмотке.

трансформатор для галогеновой лампочки... что-то мне говорит что с обычными тр-рами они не имеют общего

Если это такая штука как я видел, то это обычный мелкий импульсный БП на 12 вольт. И напряжение на его выходе должно быть, если он исправен. Постоянка 12В. Но вполне возможны и какие-то другие решения для запитки низковольтных лампочек от сети.

Вообще для питания самоделок на МК хорошо подходят зарядки от не очень старых мобил, там где зарядка представляет собой просто стабилизированный (трансформаторный, а еще лучше импульсный) БП обычно на 5 вольт, а зарядный контроллер живет в телефоне.

Импульсный от трансформаторного отличать просто по весу. Трансформаторный может оказаться нестабилизированным, так что лучше искать импульсный - он по весу как "сделанный из чистой пластмассы с воздухом внутри" А трансформаторный - чувствуется, что в нем тяжеленькая железяка.

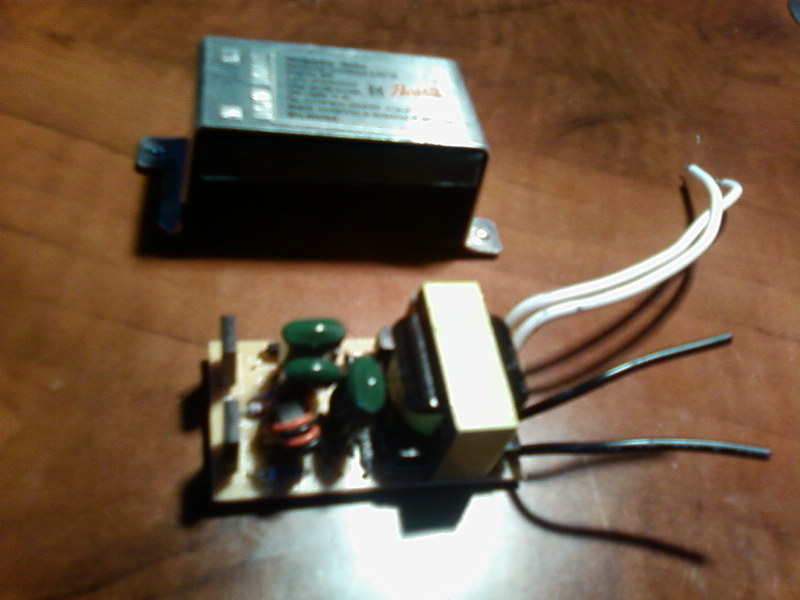

Я его разобрал, там перед первичной обмоткой стоит кучка деталек. Входные провода не прозваниваются.
Сопротивление первичной обмотки 1.2 ом, вторичной 0.4 ом.
трансформатор вот такой - http://elec-transfer.ru/product.php?id=1396

Дак это наверно "электронный балласт" - т.е. источник тока как-бы.

Вам нужен просто "сетевой трансформатор". Наверняка у вас дома есть куча блоков питания - адаптеров втыкаемых в розетку - от разной лабуды ... "Увесистые" адаптеры сделаны на трансформаторах обычно.

Нет, это не электронный балласт. Сказано же - 12 вольт для ламп накаливания, в т.ч. галогенок. Это ИБП 220/12. Другое дело, что 12 там на выходе может быть и переменным (ВЧ меандр), хотя вряд ли.
А "куча элементов перед первичкой" - это выпрямитель переменки 220 и инвертор (преобразователь постоянки в переменку несколько десятков кГц), подробности в гугле "импульсный блок питания". Автору вопрос - а после вторички элементы есть или нет? Если нет - то оттуда валит переменка, проверить можно тестером в режиме переменного напряжения. Если нет ни постоянного, ни переменного на выходе - значит аппарат просто неисправен.

После вторички элементов не было. Так же не было ни постоянного ни переменного напряжения. В инструкции написано что есть защита от КЗ. Я решил проверить и получился большой БАБАХ.

А чего, зарядку от сотового использовать не судьба?
Например зарядка от старого SonyEricson T610 выдает ровно 5 вольт
