достался мне тут мониторчег ЖК, экспериментально выяснилось что хорошо работает токма на разрешении 1024-768

а вобще это бывший дисплей от автомобильной навигации/паркковщика/телевизора японской фирмы сони

но как на зло там вход разного видео только формата НТСЦ а камера у меня натуральный пал

и пал камера видится как срывающаяся чб картинка

мб кто в курсе можно спаять переходник?? pal -> ntsc

чо там вобще в форматах этих? есть что сложное?



подрубил к компу на видеовыход видюхи
сижу смотрю визуализацию винампа на маленьком отдельном дисплейчике))))))

кстати как на японском телике смотреть русские телеканалы?

Myp писал(а): можно спаять переходник?? pal -> ntsc

Как такового переходника PAl- NTSC нет
За прием сигнала в телевизоре, будь то PAL, SECAM или NTSC, отвечает модуль цветности. Если он поддерживает эти форматы, то гуд, если нет.... ну, звиняйтэ хлопцы:(
ИМХО Надо как минимум переделать(или заменить) модуль цветности.

...когда у меня в детстве дома был старый цветной русский телек и мне купили китайского клона приставки дэнди в телек была засунута какая-то платка, походу то, что нужно. Или там pal <> secam ?

Digit писал(а):была засунута какая-то платка

Во-во, это и есть модуль цветности, токма PAL

хм
ладно
вечером посмотрю что там за схема на которую видеосигнал идёт
автомобильщики переделывают както с нтсц на пал и говорят не сложнее чем телевизор.
мб можно чото там сделать...


кстати там интересно сделано
4 входа с камер парковки, 4 разъёма рядом, идут в одно место на плате
а вход внешнего видеосигнала от двд плеера идёт совсем в другое место...

тоесть видеокамеры и видеовход походу независимо обрабатываются..


или поискать гденить со старого телека плату модуля цветности PAL и воткнуть её туда вместо того что там установлен?

Добавлено спустя 15 минут 29 секунд:
поискать где там в этом японском чуде RGB и с внешнего модуля цветности зафигачить сигнал??

блин хорошо бы генератор тестового сигнала ещё надыбать чтоб эти самые RGB найти на плате...

Добавлено спустя 5 минут 30 секунд:
ГОСПОДА

ктонить знает компактный модуль цветности???
сразу железной коробочкой
чтоб дёшовый и маленький
и минимум навесных элементов

так спаяй на одной меге и 6 резисторах

Проще камеру поменять.
А отличаются они Очень сильно, первое что бросается в глаза:

ОСНОВНЫЕ ПАРАМЕТРЫ СИСТЕМЫ ПАЛ (СИСТЕМЫ В, G)
1. Телевизионное изображение
1.1. Число периодов строк в периоде кадров - 625.
1.2. Число периодов полей в периоде кадров - 2.
1.3. Номинальная частота полей - 50 Гц.
1.4. Частота строк - 15625 Гц±0,0001%.

ОСНОВНЫЕ ПАРАМЕТРЫ СИСТЕМЫ НТСЦ (СИСТЕМА М)
1. Телевизионное изображение
1.1. Число периодов строк в периоде кадров - 525.
1.2. Число периодов полей в периоде кадров - 2.
1.3. Номинальная частота полей - 60 Гц.
1.4. Частота строк - 15734,264±0,0003%.

ГОСТ-7845 Система вещательного телевидения. Основные параметры. Методы измерений.

да это я осознал ужо
почитал про форматы

на старости лет хоть понял чо это вобще такое


я теперь думаю как бе ПАЛ сразу в РГБ перевести и подсунуть в нужное место

ну как старые телеки перепаивали для денди или японские телевизоры под видаки.

TDA8360,61,62 тебе в помощь...

EdGull писал(а):так спаяй на одной меге и 6 резисторах

там нужно програмить...
есь проекты генератор ВГА сигнала на аврке
можно его содрать

но как мне пал принять?

Добавлено спустя 32 минуты 52 секунды:
агаа
ясно
пал нтсц и прочее это система цветности
а RGB это система подачи видеосигнала
тоесть пал могет передаваться через RGB но всё равно будет хрень вместо картинки
ибо система цветности не та...

короче вариант тока найти микру дэкодер видеосигналов с минимальной обвязкой

Дык вот же ж:

$ilent писал(а):TDA8360,61,62 тебе в помощь...

TDA8360 - Philips
ИМС DIP52 Integrated PAL and PAL/NTSC TV processors 8V (-25...+70)°C габариты - DIP52

да
хорошая микра и везде есть
но я пока не могу найти ни одной схемы толковой сколько ей обвеса надо
в даташите нету схемки тестовой
тока диаграммы и блоксхемы
а в сети сразу какието монстры цветности на сто деталей

мне бы чтоб тока питание прицепить, пару кондёров и вход выход.

К174ХА33 аналог TDA3505. используется в Кассетах Обработки Сигналов, например КОС-405-3

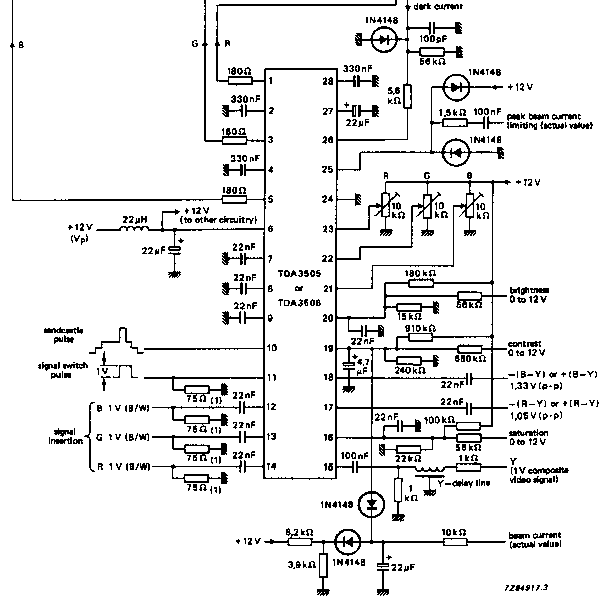

вот схема

можно из неё выкинуть всё лишнее??

ну оставить композитный вход ргб выход
питание

а остальные контраст яркость и тп нафик отрезать и закоротить?
и ноги с 10 по 14 тоже нафик отрезать
и с 16 по 23 тоже нафик
