Народ,

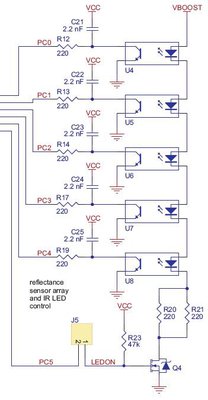

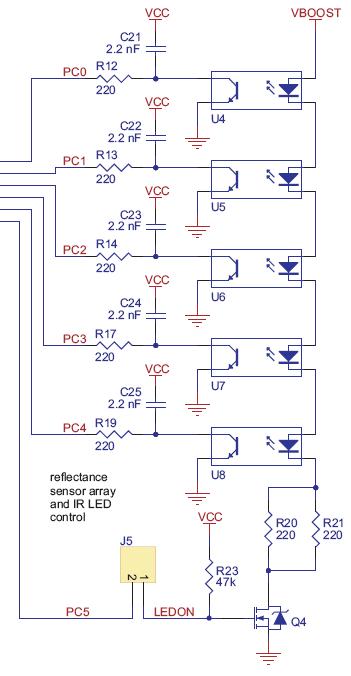

Пытаюсь подобрать деталь для управления цепочкой из пяти светодиодов. Схему взял отсюда: http://www.pololu.com/file/0J119/3pi_schematic.pdf.
См. Q4. Вроде это Мосфет какой-то.

Пожалуйста, посоветуйте, что именно вместо него подойдет, желательно с точным названием детальки.

Спасибо

Там напряжение 9в, ток не более 50мА. Да много чего можно можно использовать. Например IRLML2502 или IRLML2402

RiO писал(а):Народ,

Пытаюсь подобрать деталь для управления цепочкой из пяти светодиодов. Схему взял отсюда: http://www.pololu.com/file/0J119/3pi_schematic.pdf.


См. Q4. Вроде это Мосфет какой-то.


Пожалуйста, посоветуйте, что именно вместо него подойдет, желательно с точным названием детальки.

Спасибо

КП501
BS170

Схема - не очень. Если хочется просто - поставь светодиоды параллельно, последовательно с каждым - токоограничивающий резистор, коммутировать более мощным транзистором типа КП505.

mandigit писал(а):Схема - не очень. Если хочется просто - поставь светодиоды параллельно

Паралельно можно, но тока жалко. Будет 150 мА вместо 30, а для меня это уже чувствительно.

так резисторы уменьши
но светодиодам-то тока нужно стока скока надо, а не сколько тебе для них не жалко...

Не надо включать параллельно. Мощность источника питания некуда потратить, кроме как атмосферу резисторами греть?

blindman писал(а):Не надо включать параллельно. Мощность источника питания некуда потратить, кроме как атмосферу резисторами греть?

Вот и я про то же.
Собственно в качестве ключа что лучше ставить? Мосфет или простой транз?

Мосфет одназначна, хотя бы потому что он намноооого меньше грееца.

RiO писал(а):

mandigit писал(а):Схема - не очень. Если хочется просто - поставь светодиоды параллельно

Паралельно можно, но тока жалко. Будет 150 мА вместо 30, а для меня это уже чувствительно.

Если тока жалко - включай светодиоды последовательно, управляя микропроцессором, а если делать как на твоей схеме (а это 5 светодиодов) - на каждом падение будет 1.2В x 5 = 6В получается, что тебе придется напряжение питания делать больше. Если использовать резисторы в качестве ограничителей тока - нужно еще больше напряжения, поскольку при малом оставшемся напряжении ток у тебя будет сильно зависит от напряжения выдаваемого аккумулятором и ток через светодиоды будет сильно меняться - получишь нестабильность.

Для такой схемы неважно какой транзистор применять пойдет и полевой и биполярный.

mandigit писал(а):Если использовать резисторы в качестве ограничителей тока - нужно еще больше напряжения, поскольку при малом оставшемся напряжении ток у тебя будет сильно зависит от напряжения выдаваемого аккумулятором

Кусок схемы со светодиодами вырван из контекста - там на полной схеме степ-ап на 9В, поэтому такой проблемы там нет.

Тогда - понятно.
Только к экономии это отнести тяжело:
1. Превращая 5В в 9 мы забираем из источника (30mA * 9/5 = 54mA)
2. КПД преобразователя в 70% (54mA / 0.7 = 80mA)

выигрыш относительно последовательной схемы 2x
а если соединять последовательно по паре светодиодов - можно обойтись без преобразователя и получить такую-же эффективность.

blindman писал(а):Кусок схемы со светодиодами вырван из контекста - там на полной схеме степ-ап на 9В, поэтому такой проблемы там нет.
