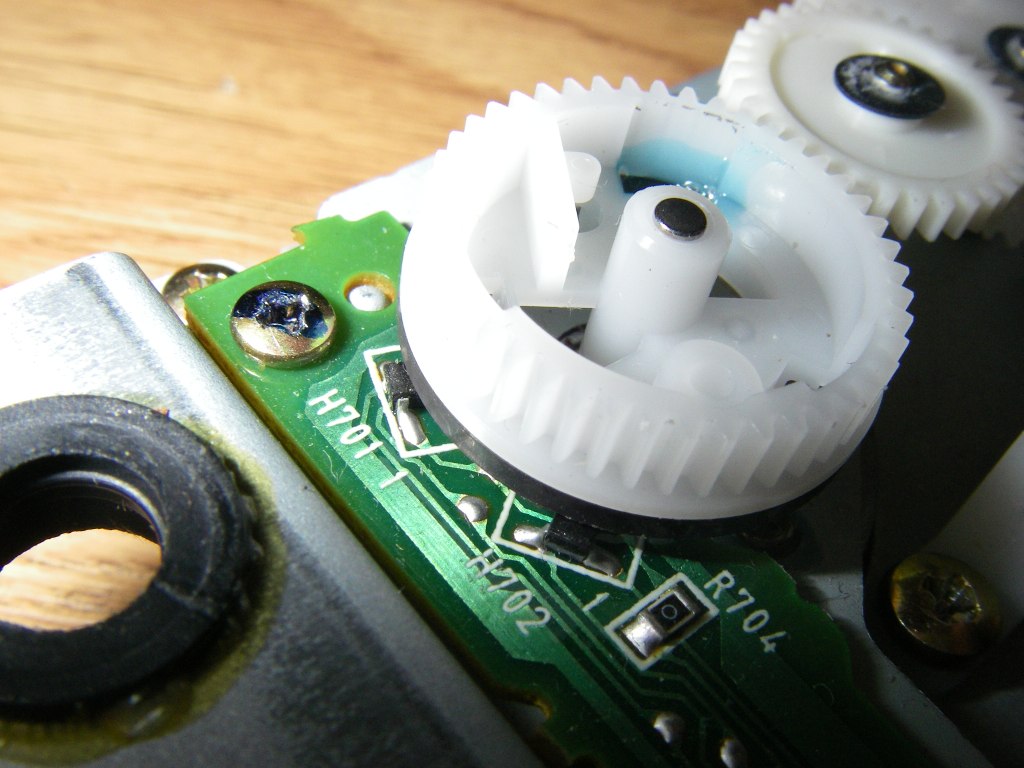

хелпь! Чета я не могу понять, что за сенсоры такие стоят. Есть кусок механики, под ним явно стоят энкодеры, чтобы за этой мехникой следить. А вот какие именно я чета недогоняю. Первая и основная мысль была на датчики Холла, но у них должно быть 3 ноги, а у этих микрух - по 4.
Всего с платы сенсоров уходит 6 выводов, два из них - видные на плате верхняя и нижняя толстые дороги, судя по всему питалово и земля. Тот что предполжоительно питание - сначала заходит на небольшую схемку с парой резисторов, транзистором и переменым резистором (настраивается чувствительность?), но при этом эммитер транзистора подключен к одной из микросхем датчиков (та дорожка, что проходит под резистором у правого датчика). В общем что за датчики такие? Как с них че получить?

датчики холла ИМХО

А нафига 4ая нога? Два информационных вывода получается выведено с каждого из них наружу.. зачем?

обычный 4х ногий датчик холла

гуглить

hudbrog писал(а):А нафига 4ая нога? Два информационных вывода получается выведено с каждого из них наружу.. зачем?

честно? ХЗ - там явно магнит на шестерне, и телепатически вижу там прорезь в нем - итого датчики холла

Нуу, единственный минимально подходящий что я нашел - это одна нога - скорость, другая - направление. Но тогда нафига их ставить две штуки, этих датчиков, если один может направление определить?....
Подозрительно... ладно, завтра буду пробовать контроллер подрубить к нему..

Это может быть "голый" ДХ, без встроенной обвязки. А у ДХ, как известно четыре ноги должно быть, с четырех сторон ПП кристалла

З.Ы. посмотрел внимательнее первый пост, вот "зуб даю", голые ДХ.

Мда, приз за правильный угадун (можно взять с полки пирожок) достается TomaT =)

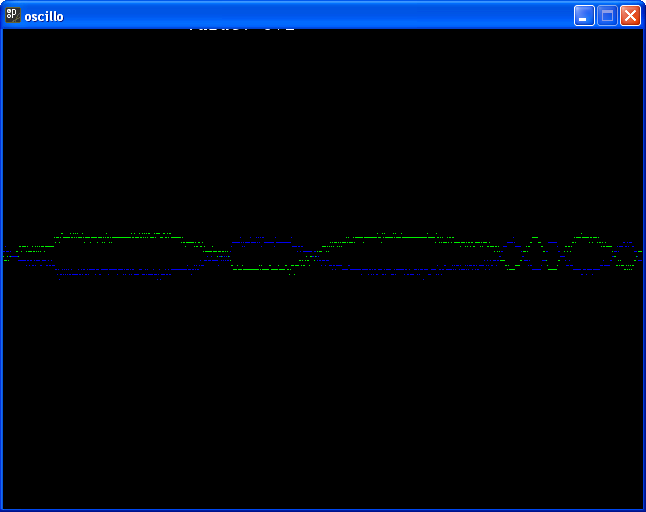

Вот что один датчик выдает:
