Приветствую, уважаемые. Подскажите пожалуста двунаправленный изолятор, желательно многоканальный. Дело в том что хочу защитить LPT, COM, USB ото всех своих "'экспериментов", вот и решил делать через развязки. Опторазвязки дешевые, но мне нужна двунаправленность, т.к. многие линии портов являются вводом/выводом. Смотрел и в сторону индуктивных и емкостных, но цена не понравилась. Никому не встречалось ничего подобного, и чтобы цена была невысокая?

Разберитесь сначала в списке развязываемых портов
В LPT и COM все линии однонаправленные, никаких проблем с развязкой нет.
Гальваническую развязку USB нипочем не сделаете (уже обсуждалось, USB хаб с развязкой стоит за бугром каких-то бешеных денег), пробуйте в другом месте, например, между чипом USB-COM(TTL) и микроконтроллером.

ну я имел ввиду именно ВСЕ порты? как вы уже поняли:) сделал развязку LPT посмотрите кто сможет, вовремя найденный косяк бережет время и нервы)

а схема картинкой где?

Ну супер! Выкладывать печатку без схемы и требовать ее реверс-инжиниринга - это да!
Но уже могу сказать, что используемые оптопары - как правило не годятся для нормальной работы, ибо тормозные.
Нормальная развязка строится на активных оптронах типа 6N138,139,HCPL-2730, HCPL-2731, HCPL-2601,2611,2630,2631

Mazayac писал(а):В LPT и COM все линии однонаправленные

LPT разные бывают. В том числе и с двунаправленными линиями.

blindman писал(а):LPT разные бывают. В том числе и с двунаправленными линиями.

Это всего-навсего "фирменные расширения", которые нафиг никому не нужны.
[[ru:IEEE_1284]]

Настолько нафиг не нужные, что их даже стандартизировали

Имелось в виду, что самодельные девайсы Битроникс не используют никогда

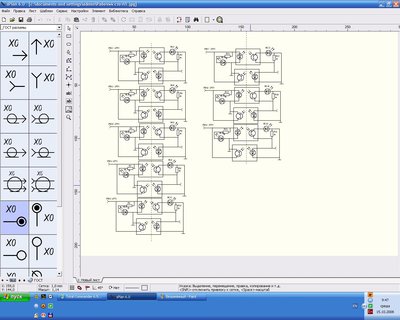

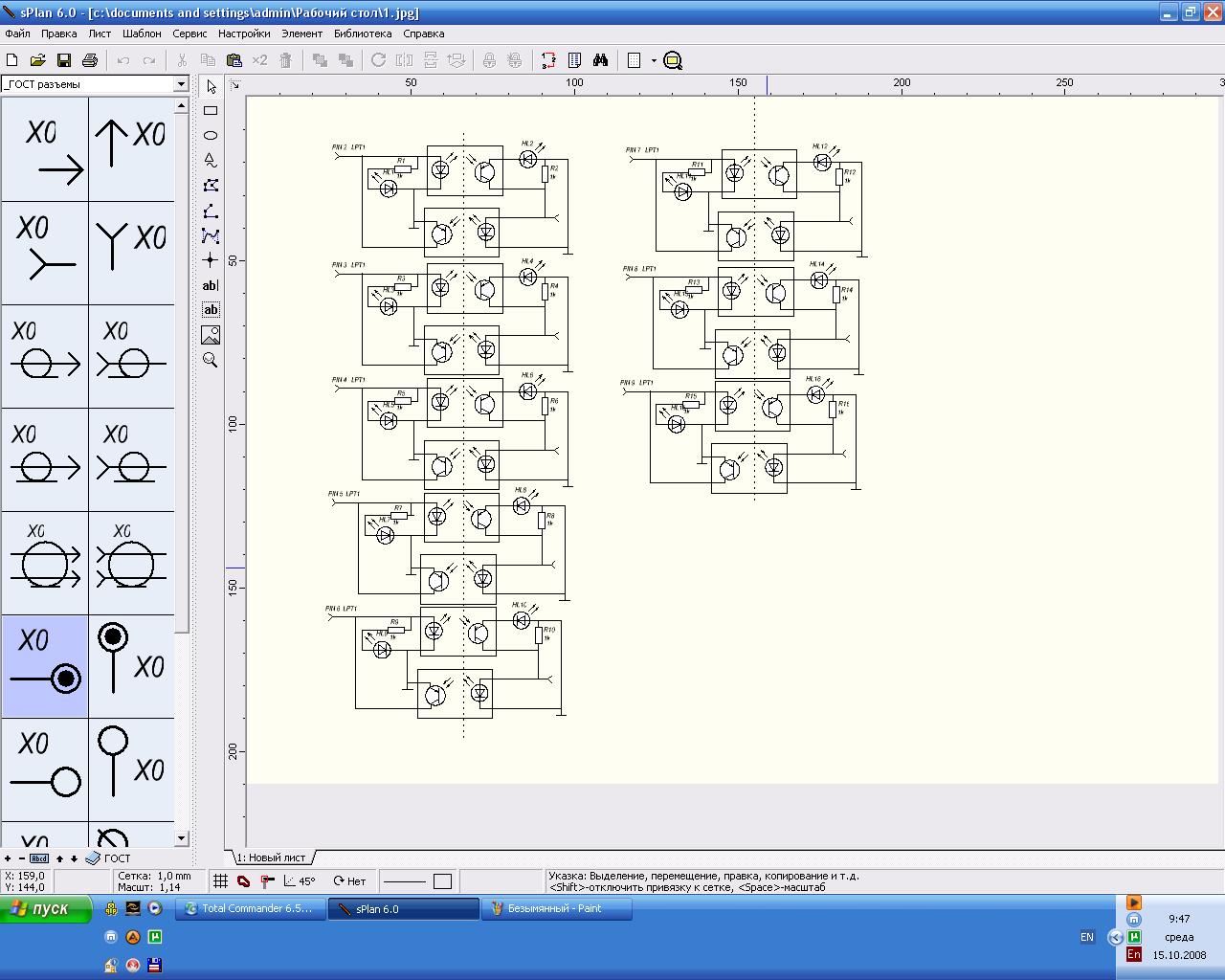

прошу прощения, моя ошибка, сейчас выложу структурную схему в фалах JPG и Splan 6.0. Схему дорабатываю , результат выложу.

Схема нерабочая
1. Светодиоды оптопар сгорят без токоограничительных резисторов.
2. При попытке одновременной передачи разных логических уровней с двух сторон сгорят транзисторы оптопар.
3. Светодиоды HL2, 4, 6 и т.д. мало того что включены задом наперед, так они еще не дадут схеме работать вообще.
Дальше не анализировал, убегаю на работу
Вы подумайте сначала, зачем Вам двунаправленная развязка LPT??? Когда во всех любительских конструкциях используется только однонаправленный режим.

Ну вот..спасибо за конструктив) исправил что придумал. А можно по поводу пункта 2 поподробней, как это можно исправить? а двунаправленность мне вот зачем - имеется станок с чпу, собираюсь повесить на него датчики, чтобы обратная связь была. ну а вдруг ток пробьет на корпус, датчику-кнопке врядли что сделается, но есть ведь вероятность что погорят микрухи в схеме управления, это всегда можно заменить/восстановить, а если порт в компе сгорит - это в худшем случае материнку выкидывать:( есть у меня и еще несколько задумок как можно похимичить с LPT и тут уж не каждый порт может выдержать, да и я запросто могу наделать глупых ошибок (как здесь)и погорит все нафиг). Вообщем двунаправленность мне для обеспечения обратной связи.

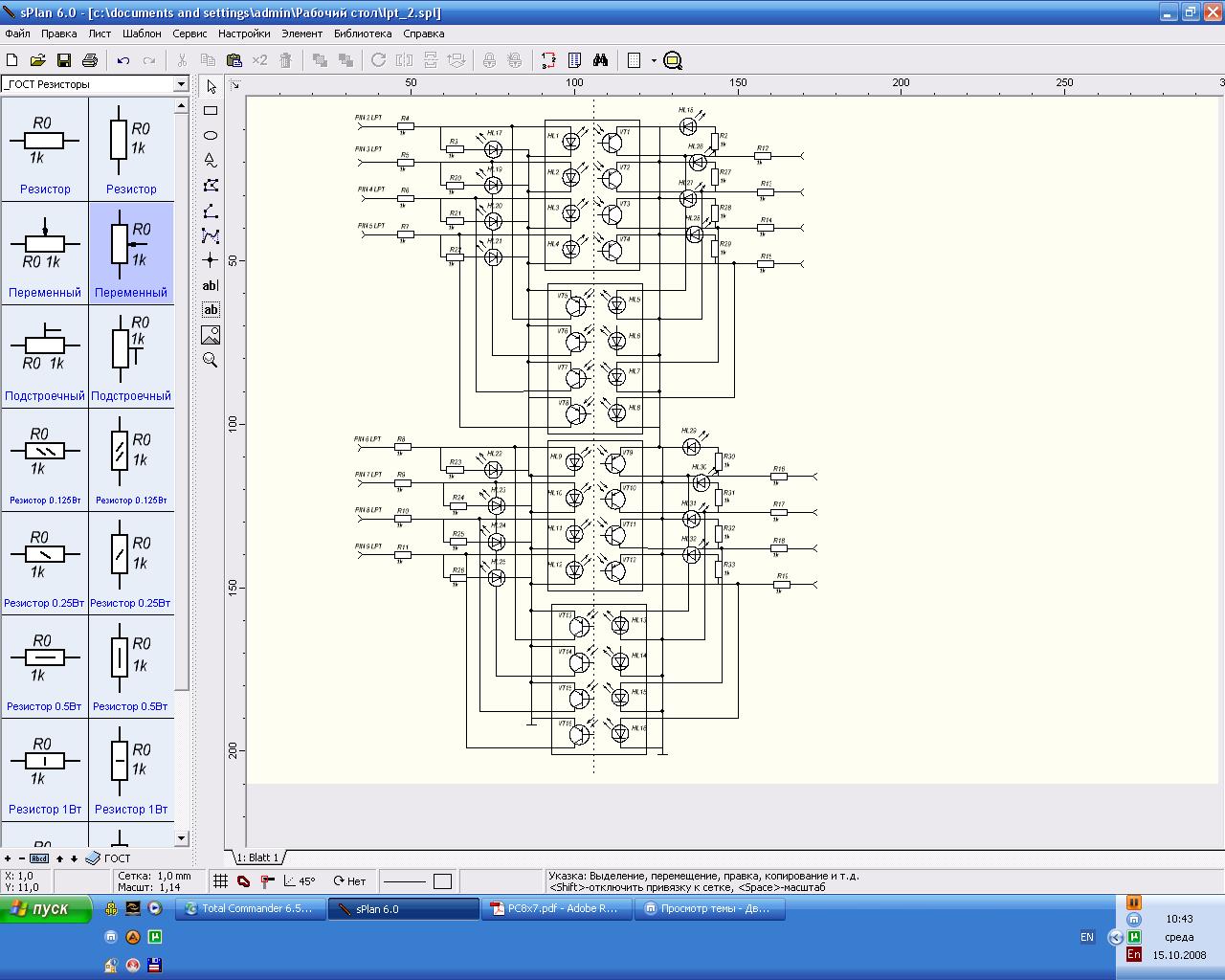

выкладываю доработанные-исправленные схемы , решил попробовать поставить оптопары PC847 - их там 4 штуки в одном корпусе.

станок и всё такое это хорошо, так а двухнаправленность-то зачем???

так вы на вопрос так и не ответили
зачем вам двунаправленность то ?

ну незнаю, на мой взглдяд ответ понятен, чтобы получать данные по LPT с какого-либо устройства/ чтобы передавалась информация от компа в устройство и от устройства к компу.
