Что за деталь?

sansher

Помогите определить что это за деталь. Никаких внятных знаков и надписей на ней нет... кроме 4100 047 сверху. Такий штуки ставятся в ик-порты телефонов и компов. Для чего её можно использовать? Я так понимаю это ик приёмо-передатчик? Просто у меня пара без дела валяется. А то врдур на ней можно ик бампер залудить

или передатчик для робота...

Myp

приёмрпередатчик это

с одной половине излучатель в другой приёмник

гдето тут была книжка с распиновкой этой штукенции

там короче 1 нога вход 1 нога выход

по одной ноге тупо шлём данные с усарта МК, оно их преобразует автоматом в протокол инфраред и излучает
приёмник принимает и опять обратно в усарт переводит

sansher

О норм! Можно заюзать. А бампер не покатит? А можно распиновочку... ну или хотябы название?

Добавлено спустя 8 минут 42 секунды:
http://zps-electronics.com/index.php?id ... 11&doc=142 Вот чё нашёл. Буду пробывать делать беспроводной ком...

Кирилл

TFDU4100 это. лучше чем сделать ИК связь для компьютера/КПК/робота использовать эту штуку не удастся.

Mazayac

Myp писал(а):

по одной ноге тупо шлём данные с усарта МК, оно их преобразует автоматом в протокол инфраред и излучает
приёмник принимает и опять обратно в усарт переводит

Ага, щас, неси седло! (с)
Ни в какой USART эта штука не переводит, и непосредственно от USART-а информацию получать тоже не может. Между USART и этим IR-девайсом должна еще стоять микрушка типа TOIM3232. Как-то так:

Кирилл

либо одна TUSB3410 и сразу в USB втыкаться мона

Myp

ну вот я точноп омню что видел в одной книжке такой модуль
и он в IR протокол сразу заворачивал

и по виду похож был, многоножек и 2 круглых полушария

sansher

Но если ничего он не конвертирует, то мона сделать баипер... ведь тогда там тупо ик диод и ик фототранзистор? Разъясните пожалуйста.

Myp

мб я чтото и напутал
и эту схему можно не к Мк а компу сразу цеплять

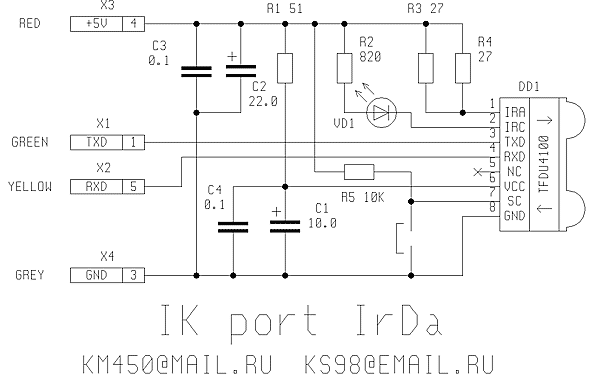

вот схема

эту микру можно подключать к компорту компутерному который в режиме IR
самый простейший ИК порт

Кирилл

повторяю еще раз ,бампер сделать не удасться, так как это не просто светодиод и транзистор, а трансивер. за подробностями в даташит.
Мур, схема приведенная тобой может втыкаться только в разъем материнской платы с надписью IrDA. не о каком ком порте и речи быть не может без доп. обвязки.

Myp

разъём на материнской плате с надписью IRDA и есть обычный компорт, только он может работать режиме эмуляции ИК =).

Mazayac

Кирилл писал(а):

Мур, схема приведенная тобой может втыкаться только в разъем материнской платы с надписью IrDA. Ни о каком ком порте и речи быть не может без доп. обвязки.

О чем и я толкую

За подробностями - туда же, в даташит.

Добавлено спустя 1 минуту 7 секунд:

Myp писал(а):

разъём на материнской плате с надписью IRDA и есть обычный компорт, только он может работать режиме эмуляции ИК =).

Ахха, вот только обычный ком-порт не может работать в режиме эмуляции ИК.

Myp

чтото мне подсказывает что при желании можно заэмулировать что угодно)))

кстати
туда же
мне кажется гдето я в сети видел софтверный IR для авр
тоесть чтоб без промежутошной микры

boez

Да, девайс специфический - но вот как раз в качестве близкого сенсора его заюзать можно! Ну по крайней мере попробовать.
Да, это ни разу не компорт. Во-первых там уровни ТТЛ (0 и +5В), во вторых штатный режим его работы - узкие импульсы шириной не то 3/16, не то 3/8 длины бита. TOIM3232 это как раз шифратор, который из ТТЛ УАРТ делает ТТЛ ирду. TFDU4100 и TFDS4500 это одно и то же, но в разном корпусе и - ВНИМАНИЕ! - с разной распиновкой, я так одну TFDUшку спалил однажды, не заметив и разведя плату по нумерации TFDS.

Так вот, TFDU4100 - это никакой не супер-умный трансивер. Это чистый драйвер+СД+ФД+приемник. Временные вещи IrDA-протокола формирует TOIM. И никаких оснований предполагать, что эта штука не способна принимать-передавать произвольную засветку, нет. Так что вполне можно попытаться повесить его на 2 ноги GPIO и программно модулировать передатчик и опрашивать приемник. Если основная программа слишком ленива для этого, повесить на эту задачу ATtiny13 - он стоит как треть TFDUшки

Недостаток этого девайса - низкая чувствительность (1 метр от приемника до передатчика, то есть полметра до белой стены). Которая обусловлена в первую очередь широким углом. Хотя для сенсора мелкого бота это может быть плюс. Да, и стоит сие чудо бакса 3-4, может подешевле/чувствительнее/направленнее что-то есть для построения ик сенсоров?

А - да, для правильного понимания работы микрухи курите даташит, там все нарисовано в блок-схеме - видно что это просто усилитель+СД на передачу и ФД+компаратор (управляемый между прочим, 2 уровня чувствительности) на прием. Рабочей шириной импульса они считают 1.6 мкс, при скорости 115200 (1 бит примерно 10 мкс) и передаче одних нулей отношение засветки к темноте будет где-то 1/6. Думаю превышать эту величину не стоит.

blindman

Забудьте. IrDA по определению полудуплекс. И если внимательно прочитать даташит и посмотреть блок-схему, станет ясно, что во время передачи TFDU4100 выключает приемник. Так что вместо тсопа ее не заюзать.
