**EdGull** » 12 авг 2008, 09:37

ну ты же сам вставил картинку в котрой первой же строкой написано 20мА 1.2В
глазки пробывал умывать? :wink:

**snayperAlfa** » 12 авг 2008, 09:39

Честно говоря,щас утро и я еще не умывался

Тогда для 5 В: R=250
Для 3,3 В : R=165

**snayperAlfa** » 12 авг 2008, 16:49

Расчеты похожи на правду?

**Victorovych** » 12 авг 2008, 19:32

Не похожи, ты прямое падение на светодиоде не учел.
А по выходу какой уровень должен быть?

**snayperAlfa** » 12 авг 2008, 21:14

Собрал я схему вживую.Данные криво передаются.Даже не знаю что и делать.
Потом накалякал в протеусе,тоже самое.

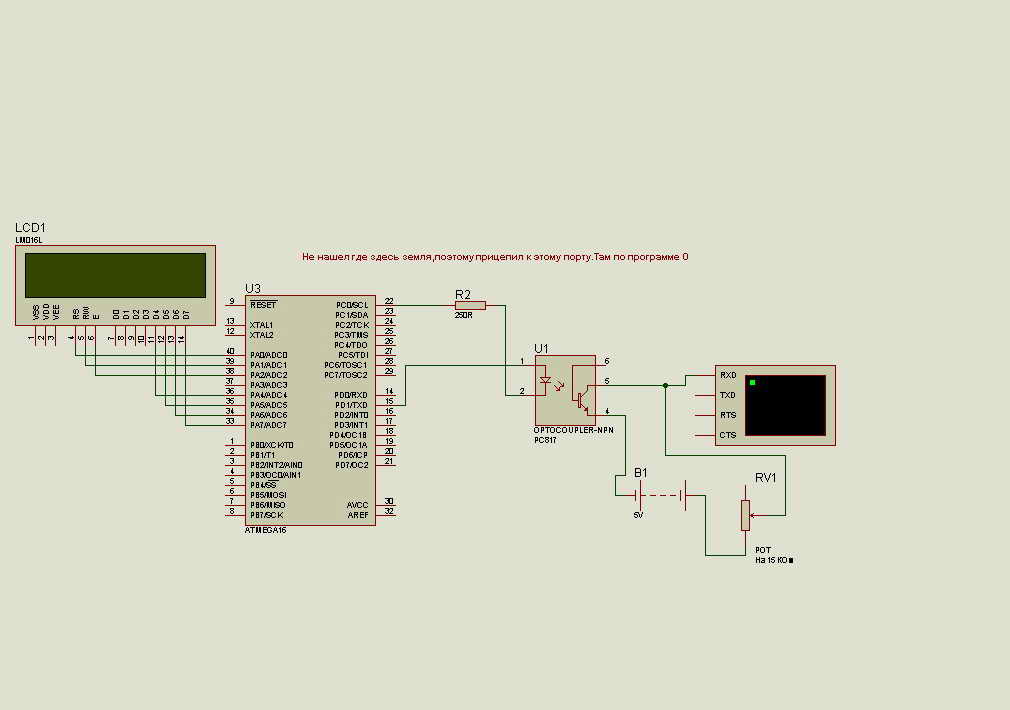

Схема

Это проект для протеуса.Разрешение поменять только на DSN

optopara uart.txt: Это проект для протеуса.Разрешение поменять только на DSN; (101.02 КиБ) Скачиваний: 573

Файл прошивки

Добавлено спустя 29 минут 49 секунд:
Или может лучше какието другие оптопары применить.Есть какието быстродействующие?

**Victorovych** » 13 авг 2008, 15:34

Попробуй так

**snayperAlfa** » 13 авг 2008, 19:31

Попробую вечером собрать так.

Оптопара 3,3 В
