**AntLer** » 13 июл 2008, 14:01

Спасибо за совет поправлю. :oops:

**EdGull** » 13 июл 2008, 14:03

исчо приходи

**Doniak** » 07 ноя 2008, 13:40

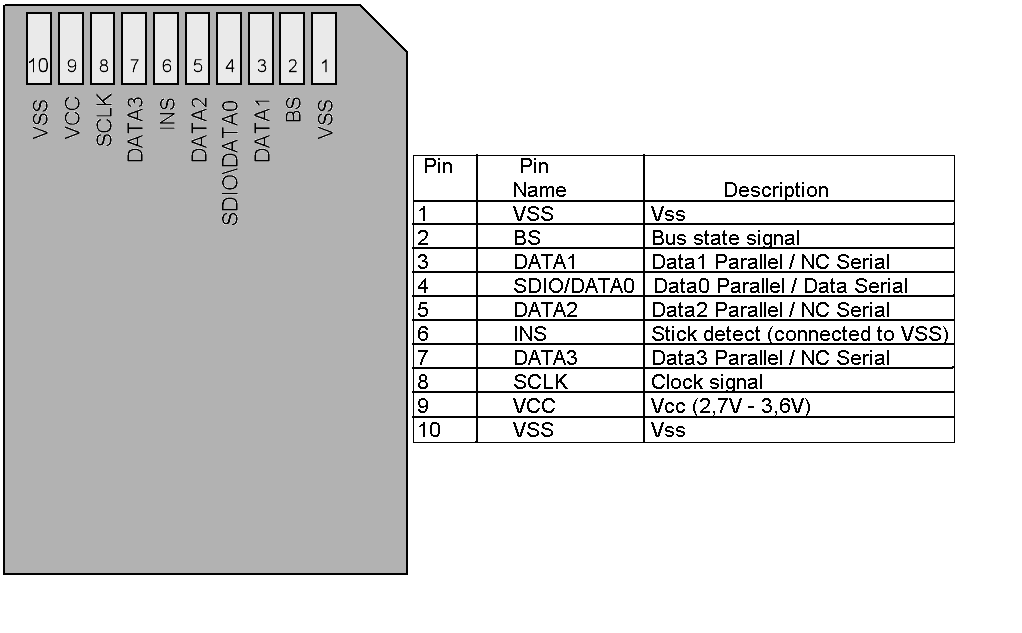

вот собсно нарисовал разпиновку имеющейся у меня флешки (материал брал из Интернета http://pinouts.ru/Memory/memorysrick.shtml )

основываясь на распиновке и статьи в вике ,( wiki/%D0%9F%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D0%B5%D0%BC_%D0%B2%D0%BD%D0%B5%D1%88%D0%BD%D1%8E%D1%8E_%D1%84%D0%BB%D0%B5%D1%88-%D0%BF%D0%B0%D0%BC%D1%8F%D1%82%D1%8C_SD-Card_%D0%BA_%D0%9C%D0%B8%D0%BD%D0%B8%D0%91%D0%BE%D1%82%D1%83 ), нарисовал подключение флешки.
Рисунок удалён
Правельно я её подключил?

выводы 5 и 3 у меня получилось болтаются в воздухе.

**avr123.nm.ru** » 07 ноя 2008, 13:43

Только питание МК должно быть 3-3.6 вольт примерно при такой схеме

**Duhas** » 07 ноя 2008, 13:44

а ни чего что это мемори стик? а народом подключалась СД и ММЦ

**=DeaD=** » 07 ноя 2008, 13:49

MS засунуть вместо SD это круто!

**Doniak** » 07 ноя 2008, 16:09

а типерь, верно?

**Кирилл** » 07 ноя 2008, 18:08

так у тебя Memory Stick или SD/MMC ?

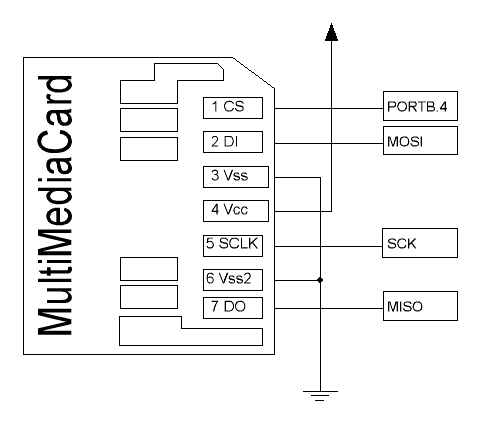

**Doniak** » 07 ноя 2008, 18:20

Кирилл писал(а):так у тебя Memory Stick или SD/MMC ?

Взял втарую флешку MultiMediaCard 64mb (насколько я понял ето MMC аналог SD ) просто у неё больше контактов и они изогнутые, на рисунке неподписаные.

Необходима консультация по схеме...
