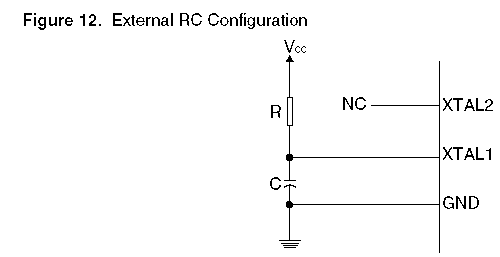

Вопрос знатокам. На рисунке ниже показано подключение внешнего генератора к atmega8.
Какой номинал должен быть у сопротивления на рисунке ниже?

Написано в даташите недалеко от такого рисунка. Русский даташит есть на http://avr123.nm.ru/02.htm

мы таким не пользуемся, в почете либо кварц либо внутренний генератор .

Этот способ позволяет МК переключать в программе частоту на которой он работает меняя величину подключеного сопротивления или емкости.

а разве нельзя менять делитель частоты програмно?
делитель в первых строках в кодевижене выставляется правда не для всех процессоров

For timing insensitive applications, the external RC configuration shown in Figure 12
can be used. The frequency is roughly estimated by the equation f = 1/(3RC). C should
be at least 22 pF. By programming the CKOPT Fuse, the user can enable an internal 36
pF capacitor between XTAL1 and GND, thereby removing the need for an external
capacitor. For more information on Oscillator operation and details on how to choose R
and C, refer to the External RC Oscillator application note.

Добавлено спустя 3 минуты 51 секунду:
В виду прокопипастеного у самого появился вопрос, ктонибудь побовал менять частоту АВРа на ходу - как работало?
