**EdGull** » 15 июл 2008, 22:39

памяти как таковой в аличии нет... :pardon:

только если в распае порыться

теперь про ноги GD0 и GD2 у CC2500
а ты исходик на васике

из вики читал?
там почти усё готово :wink:

**blindman** » 15 июл 2008, 22:45

Ладно, не проблема. Подобью свои проекты и закажу сразу все детали и платы.

А исходники почитаю. Читать я люблю

**blindman** » 16 июл 2008, 05:14

Эд, можешь написать размеры своей мегаплаты? Интересуют габариты собственно платы и расстояния от края платы до отверстий разъема. Хочется сделать компактный модуль поставив платы параллельно. Встык к основной плате она конечно встанет, а если располагать одна над другой то наверно только "вверх ногами"

**EdGull** » 16 июл 2008, 08:41

мегаплата та которая с СС2500 от края до края имеет размер 50х37мм

**blindman** » 16 июл 2008, 09:10

А нумерация контактов разъема как идет? "Змейкой"? Где первый контакт?

**EdGull** » 16 июл 2008, 09:31

нумерация начинается от квадратной ноги и идет змейкой а не как у микросхем
т.е. на самом деле считается по шлейфу а не поразъему

**blindman** » 16 июл 2008, 09:35

Ну нету у меня еще модуля, чтоб посмотреть где там квадратная площадка. Я потому все это и спрашиваю, что пока модули доедут, я успею развести и заказать плату.

**EdGull** » 16 июл 2008, 09:46

купи себе разъемчик IDC-14 на нем есть стрелочка на первый контакт
и будет тебе счастье

**blindman** » 16 июл 2008, 09:59

Веселимся значит ... Ну-ну ...

Скажи пожалуйста, как можно определить положение первого контакта разъема без ключа на плате, от которой в наличии есть только фотка? Догадываюсь, что тут может помочь медитация над разъемом IDC-14. Но я к сожалению еще не достиг такой степени духовного просветления

**EdGull** » 16 июл 2008, 10:23

вот не был бы ты таким хорошим человеком послал бы я тебя в поиск...

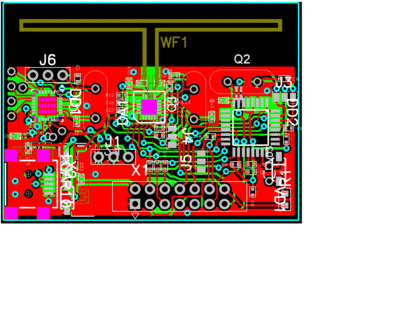

разъем запаивается со стороны деталей, т.е на зеленый слой внимания не обращай, он с обратной стороны

**blindman** » 16 июл 2008, 10:42

Спасибо

Каюсь, искал плохо.

**blindman** » 17 июл 2008, 10:36

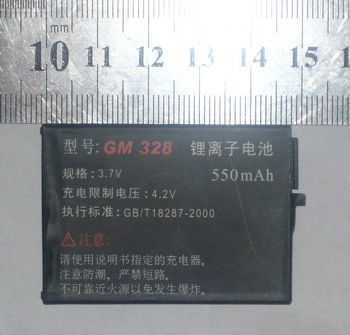

Девайс по определению должен быть переносным, значит батарейное питание. У меня вот чего есть:

: p1010424.jpg (19.73 КиБ) Просмотров: 2449

Толщина меньше 5мм. Но какой бы ни был аккумулятор, его придется припаивать. Так это чего, еще и контроллер заряда туда ставить?

**EdGull** » 17 июл 2008, 10:49

я тебе когда зигбю буду высылать, вложу МАХ1555
не отвлекайся на всякую фигню

Добавлено спустя 3 минуты 4 секунды:
на миниботе вся литиевая акбэшная тематика давно обкатана

**blindman** » 17 июл 2008, 10:52

Тогда уж сразу и разъем USB запаяй

**EdGull** » 17 июл 2008, 11:18

Да без проблем!
Стабилизатор с усб 5В на СС2500 3.3В паять? а то он обратки от акб не любит

Добавлено спустя 2 минуты 56 секунд:
погоди, так это ж тебе наверно и FT232 запаять надо?
тебе усб нафига ваще?
