**blindman** » 06 июл 2008, 21:43

Программа точно будет на C

**EdGull** » 06 июл 2008, 22:22

ну и кто ты после этого?

**blindman** » 07 июл 2008, 12:35

Нефиг расслабляться

Посылку отправил

**EdGull** » 07 июл 2008, 13:06

сенкс, я седня тоже после работы заеду на почту индикаторы с собой еще с пятницы тоскаю

**EdGull** » 07 июл 2008, 19:02

собственно сама квитанция

**blindman** » 12 июл 2008, 21:06

Итак по порядку.

Сначала о качестве распознавания. По пятибальной шкале я бы поставил 4 с минусом. Односложные слова достаточно уверенно различает только если они различаются гласной. Важно стараться говорить с одинаковой интонацией и громкостью при обучении и распознавании. С многосложными словами процент ошибок меньше, но при этом надо следить не только за громкостью и интонацией, но и за соотношением громкости между ударным и неударным слогом. При удачном выборе команд и небольшой практике можно добиться уверенного распознавания.
Как все это выглядит с технической стороны. Микрофон электретный, такие используются в сотовых телефонах и гарнитурах, радиотрубках. К микросхеме подключается статическое ОЗУ рамером 8 KiB типа 6264. Можно также использовать 62256 (32 KiB), по ногам совместимо, будет использоваться только на 25%. Из пассивных компонентов - 5 резисторов и столько же конденсаторов. Кварц на 3.58 МГц. Для связи с МК используются 8 линий - 4 управляющих, и 4 - двунаправленная шина данных. При выключении питания записанные команды естественно пропадают, поэтому их надо скидывать в энергонезависимую память - флэш-память контроллера, внешнее ПЗУ, карту памяти... Даташит не говорит ничего о том, сколько занимает одна команда. Эксперементально установлено, что не больше 240 байт. Если брать с запасом 256 байт, то получается на 40 команд 10KiB.
Теперь о неприятных вещах. Даташит похоже писался пьяными китайцами, причем левой ногой. Столько ляпов, неточностей и просто нечитаемого текста в одном документе - такого еще поискать надо. Но это не самое худшее. Разработчики микросхемы на позаботились об обработке ошибочных ситуаций. Например, если попытаься прочитать из нее шаблон команды , которая не была записана, микросхема тупо виснет, переставая реагировать на команды. То же самое присходит при обучении, если длина команды превышает максимально допустимую. Очень неприятно, хотя и преодолимо, если при возникновении таких ситуаций просто вырубать, а затем включать питание МС. Коряво, конечно, но другого выхода нет. Судя по той немногочисленной информации, что мне удалось найти, к такому же выводу пришли и другие.
И еще одно неприятное обстоятельство - микросхема эта больше не выпускается

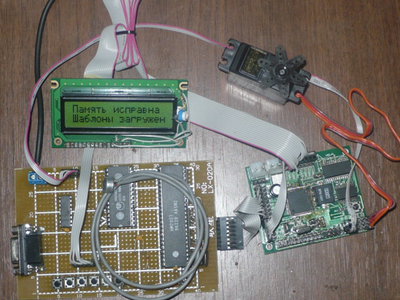

На фотке моя тестовая установка. Завтра попробую сделать видео, где можно будет увидеть и услышать, как я рулю сервой силой ~~мысли~~ , то есть голоса

Когда приведу в божеский вид документацию, выложу все в вику

**EdGull** » 12 июл 2008, 21:22

А ты не думал подключить к HM2007 вместо ОЗУ Мегу?
Написать для Меги код эмулирующий работу ОЗУ, а уже к Меге подключить SD-карт.
С выходом этого всего счастья на уарт и/или и2ц.
Помоему это упростит всё на свете.

**blindman** » 12 июл 2008, 21:42

Еще один телепат

Думал, и до сих пор думаю. Интерфейс I2C это само собой. Карточка не нужна, если писать в флэш контроллера. Посчитаем ноги:

12 - шина адреса ОЗУ
8 - шина данных ОЗУ
2 - управляющие сигналы ОЗУ
8 - управление микросхемой
2 - I2C

Итого 32 - как раз мега16/32. Одна нога не хватает однако

Чтоб питанием микросхемы дергать. А у меня еще в планах и ЦАП туда цеплять, чтобы можно было аудио гнать по радиоканалу. Без радио никак не обойтись - если только не бегать за ботом с микрофоном на кабеле

поправился - не АЦП, а ЦАП

**EdGull** » 12 июл 2008, 21:52

а может не париться и мегу128(64) поставить?
чё ужиматься-то?
да и ЗигБя (c) твоя любомая как тогда в тему там ляжет... :wink:

З.Ы. У буржуинов же есть XBee? А у нас будет ЗигБя (с) :lol:

**blindman** » 12 июл 2008, 21:56

Шина адреса даже 13 а не 12 - так что ваще никак. Лепить туда мегу64/128 из-за пары лишних ног смысла не вижу. И ОЗУ в любом случае нужно - какая разница где оно будет, в контроллере или снаружи. Так что, не вариант, получается. И ставить радиомодуль напосредственно на эту схему не хочется

**EdGull** » 12 июл 2008, 21:59

эт зачем еще там озу если у нас есть SD?
Заодно будет сетевой массив данных на 2 гектара

**blindman** » 12 июл 2008, 22:06

Цикл доступа к памяти у микрухи 200нс. И писать данные она начинает сразу как только включен режим распознавания, даже если ничего не произносить. По всей видимости, кольцевой буфер. А как только голос утих, начинает читать. И как ты собираешься с карточкой обеспечить время доступа 200нс? Просто эмуляция памяти потребует писать все на ассемблере, и не факт что удастся - на 16 МГц цикл у меги 62.5 нс.

**EdGull** » 12 июл 2008, 22:22

да тупанул, думал у М128 8 кило своего озу :pardon:

**blindman** » 12 июл 2008, 22:27

Да даже если б и 8 было - а переменные где держать? Да и если эмуляцию делать, то на прерывании, а только вход в прерывание займет минимум 7 циклов. За это время шина уже освободится.

**EdGull** » 12 июл 2008, 22:39

т.е даже с внешним озу не прокатит...

Добавлено спустя 46 секунд:
а ты уверен что там такая скорость записи у HM2007в озу?
