У многих фирм есть микрухи типа LM3478 которые могут из 3-24В сделать например 5В, но они стоят от 100р. и при этом трудно доставабельные.

Есть идея взять типовую схему LM3478 и заменить ее на тиньку которую будем запитывать через стабилитрон.
Плюсы - имеем полностью под себя заточенный девайс, например можно умно контролировать входное напряжение акб и не убить его.
Минусы - надо писать код. Если Тинька глюканет, то может натворить много беды.

З.Ы. Частота преобразования LM3478 1МГц, поэтому тинька может не потянуть, но это не беда, можно поставить мегу48, она ни по цене ни по размеру практически не отличается, да к тому и имеет аппартаный ШИМ и УАРТ с I2C.

В журнале Схемотехника №6 2004 нашел схемку на КФ1446ПН3 только я на это чудо ДШ так и не нашел

EdGull писал(а):В журнале Схемотехника №6 2004 нашел схемку на КФ1446ПН3 только я на это чудо ДШ так и не нашел

Это есть MAX641

http://www.gaw.ru/pdf/NS/power/switch/LM3488.pdf

Добавлено спустя 16 минут 15 секунд:
только всёравно везде всё это счастье под заказ

Добавлено спустя 18 минут 39 секунд:
Видать так и прийдется ставить мегу4

Добавлено спустя 13 минут 37 секунд:

EdGull писал(а):Если Тинька глюканет, то может натворить много беды.

Мне кажется что не сможет - там ведь конденсатор разделительный. Наверняка такие проекты есть. Точно есть в апноутах на PIC - не сепик но импульсный и за основу пойдет.

Но я советую на Ti.com заказать.

в принципе там обычная схема накачки дросселя.. можно поискать что-нть из статеек на эту тему.. была вроде "бустер лысого"... тлько там для авто усилка.. в 2 ступени преобразовательтипа 12 -> 40 -> +-40.. так первое звено качало в дроссель .. ну а шим с дед таймом на меге организовать не проблема ...

Я тут недавно шаманил в протеусе: viewtopic.php?f=2&t=3903
Скоро попробую как оно на самом деле. Мне надо получить стабильный ток для светодиода. В принципе стабилизатор напряжения мало чем отличается.

Вот есть хорошая книжка про конвертеры, описано все просто и понятно.
http://ifolder.ru/6098782

EdGull писал(а):http://www.gaw.ru/pdf/NS/power/switch/LM3488.pdf
только всёравно везде всё это счастье под заказ

Подниму тему на всякий случай, вдруг пригодится: вместо LM3488 для SEPIC-а также годится LM3478, может ее достать будет проще.

Предлагаю свою любимую микросхему MC34063. А также прилагаю даташит по расчетам (на английском).

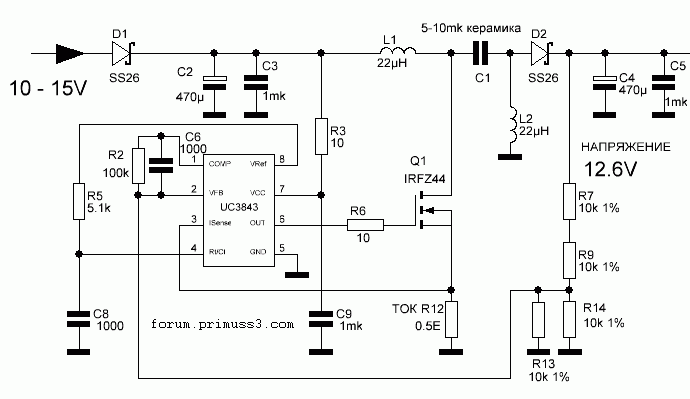

Я применяю популярную недорогую UC3843
Единственный недостаток - работает минимум от 10 вольт.
