denissyslo писал(а):
Я так и не получил самого главного ответа: правильно ли я понял, что для подключения двигателя к л293Б ОБЯЗАТЕЛЬНО необходимо наличие диодов. И почему может быть такое падение напряжения как у меня....
И если использовать л293Д - то можно обойтись без диодов?????

Не было ли у вас замечано падения скорости из-за использования микрухи. Схему, по которой я подключил 293Б я выкладываю.

1. обязательно
2. можно, но у тебя она будет юзаться в упор и греться как утюг - минимум радиатор на нее прилепи - viewtopic.php?f=10&t=2070 - у мну на сумоботе с тамиевскими движками именно "Д" стоит.
3. падение на микрухе присутсвует однозначно

Вот как раз на 1n4148 замечено падение напряжения.. Я тут по случаю приобрел КР1128КТ4Р. Позже об экспериментах отпишусь в форуме "Выношу на суд свои поделки" или рядом.

vj-nike писал(а):Вот как раз на 1n4148 замечено падение напряжения.

1 вольт. Дак и что ?

Падает до 7,15. машинка даже не едет при этом напряжении..

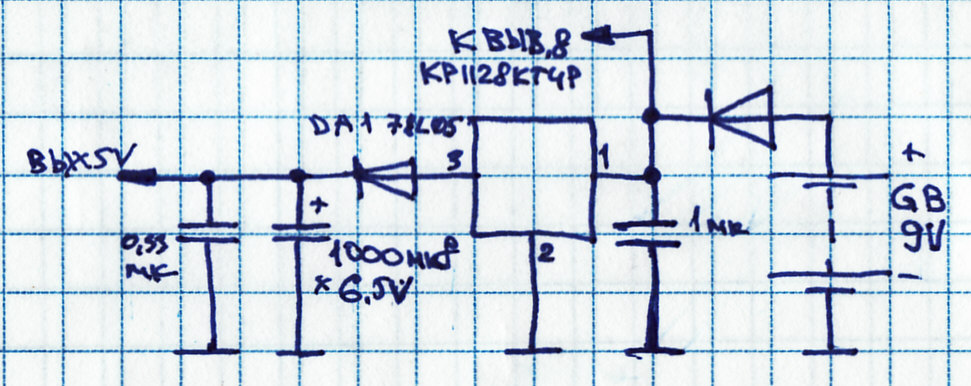

У меня сейчас другая проблема. Решил наконец собрать все воедино.. Схема у меня практически как http://myrobot.ru/stepbystep/images/bot2.gif . Только МК взял AT89C2051 (какая была, ту и взял). Питание у машинки было 9В. Его же и оставил, т.к. моторчики при более низком напряжении не сдвигают машинку. Схему питания МК и контроллера двигателей см. ниже.
Почему если откл. от 8 выв КР1128КТ3/4 - то все работает. Все датчики, фары и т.д. а если подключить 9В на 8выв контроллера, то вместо 5 вольт идет порядка 2х...
Вопрос:
Как из аккуммулятора 9В обеспечить питание для двигателей 9В и 5В для всей логики и фар?

Ставишь стабилизатор на 5В серии 7805.

А про падение напруги на L293B где нить в даташитах пишут? Или это недокументированная фича?

Модераторы ! Уберите БРЕДОВУЮ схемы поста - vj-nike » 29 фев 2008 15:52 Пт

где можно найти пп для [url]http://roboforum.ru/wiki/Драйвер_двигателя_L293B[/url]?

avr123.nm.ru писал(а):Модераторы ! Уберите БРЕДОВУЮ схемы поста - vj-nike » 29 фев 2008 15:52 Пт

Блин, а нельзя как-то развернуто указать почему? Сейчас в запарке, было бы что конкретное, убрал бы, а так сидеть разбираться...

Диод на выходе конечно чушь (в смысле не нужен), а вот остальное не понял что не так.
