**Myp** » 01 окт 2007, 20:57

под двумя кондёрами стоит транзюк А1469

мелкосхема TL494cn
ШИМ

скачал даташит на неё
ничё не понял, чем задаётся величина ШИМ ??

**Master** » 01 окт 2007, 22:57

Блин Мур могу дать проверенную схему на тиристоре будешь рулить напряжение от 0 до 220В переменкой, поставишь мост и кондер получишь 310 постоянки. Ток хоть 50А.

**-= Александр =-** » 01 окт 2007, 23:47

В ней там 2 компаратора, которые генерят 2 ШИМа. Ищи даташит на TL494 фирмы Motorola - в нем все это хорошо описано...

**Myp** » 02 окт 2007, 09:53

Master писал(а):Блин Мур могу дать проверенную схему на тиристоре будешь рулить напряжение от 0 до 220В переменкой, поставишь мост и кондер получишь 310 постоянки. Ток хоть 50А.

дану ты чё
у меня 5штук БП валяется в углу а ты мне предлагаешь самому новый собирать... :lol:

Ищи даташит на TL494 фирмы Motorola - в нем все это хорошо описано...

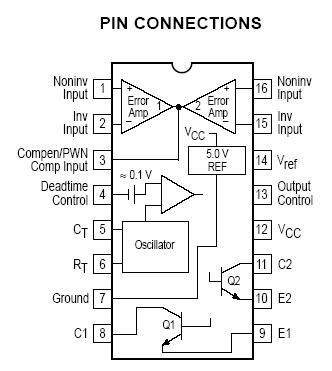

картинка как раз из этого даташита
там дествительно куча всего понаписано и картинки есть
я так и думал что компаратор шимом рулит
но мои познания в схемотехники не позволяют мне врубится чё к чему
ладно мб, на досуге разберусь...
отпаяю какойнить резюк и поставлю туда переменный
покручу, мб чё выйдет...

**TomaT** » 02 окт 2007, 11:04

Так, ясно, 494-я точно рулит вторичным стабилизатором, причем используется скорее всего только половина.
Мур, во флай, не знаючи, лучше не лезь, сто пудов спалишь. :!:

А вот вокруг 494-й можешь спокойно поковырять, особенно вокруг 1, 2, 3, 15, 16-й ног.

**Myp** » 02 окт 2007, 11:52

агааааа
тоды вычером попробую

а ещё такой вопрос
там ведь 2 напряжения, +5 и +35
они между собой связаны? тоесть если я начну ковырять шим мона только +35 понизить а +5 оставить как было
или там тока сразу всё вместе регулируется?

**TomaT** » 02 окт 2007, 12:06

Нуууу... я ж не телепат. Какой принтер то был? Может на него сервис-мануал найдется или схема. Если не най дется, тогда карандаш в зубы и восстанавливать схему с платы. Вот такой вот "реверс-инжениринг"... :mrgreen:

**The_Kurs** » 02 окт 2007, 12:38

Я не особый спец в этом деле но компутерные БП ковырял дак там во всех что мне попадались стоит как раз TL494 и схема про которую ты говорил для компутерных бп может быть и подойдет если с умом подойти )))
Что и как с ней делать можно понять прочитав две статейки.

Там в не есть два усилителя ошибки меняя уровни напряжения на них меняется глубина шим т.е происходит регулировка напряжения это выводы 1,2 и 15,16 вывод 4 используется для защиты при повышении напряжения до +4В на этом выводе микросхема отключается.

TomaT А что такое флай ? Никак понять не могу...

**TomaT** » 02 окт 2007, 12:53

The_Kurs писал(а):TomaT А что такое флай ? Никак понять не могу...

FlyBack -- Обратноходовой однотактный преобразователь[/b]

**Myp** » 02 окт 2007, 13:15

TomaT писал(а):Нуууу... я ж не телепат. Какой принтер то был? Может на него сервис-мануал найдется или схема. Если не най дется, тогда карандаш в зубы и восстанавливать схему с платы. Вот такой вот "реверс-инжениринг"...

принтер вспомнить сложно
корпус с названием остался гдето в мусоре
марка была эпсон это точно
попробую короче вспомнить, там вроде на плате написана название этой платки...

вечером напишу и марку ШД и постараюсь восстановить название того принтера или хотябы маркировку БП

**Myp** » 02 окт 2007, 23:26

TomaT писал(а):Нуууу... я ж не телепат. Какой принтер то был? Может на него сервис-мануал найдется или схема. Если не най дется, тогда карандаш в зубы и восстанавливать схему с платы. Вот такой вот "реверс-инжениринг"...

вот
вощем там написано
EPS-IIE C076 PSE
и на бумажке написано мелким шрифтом AN5204K

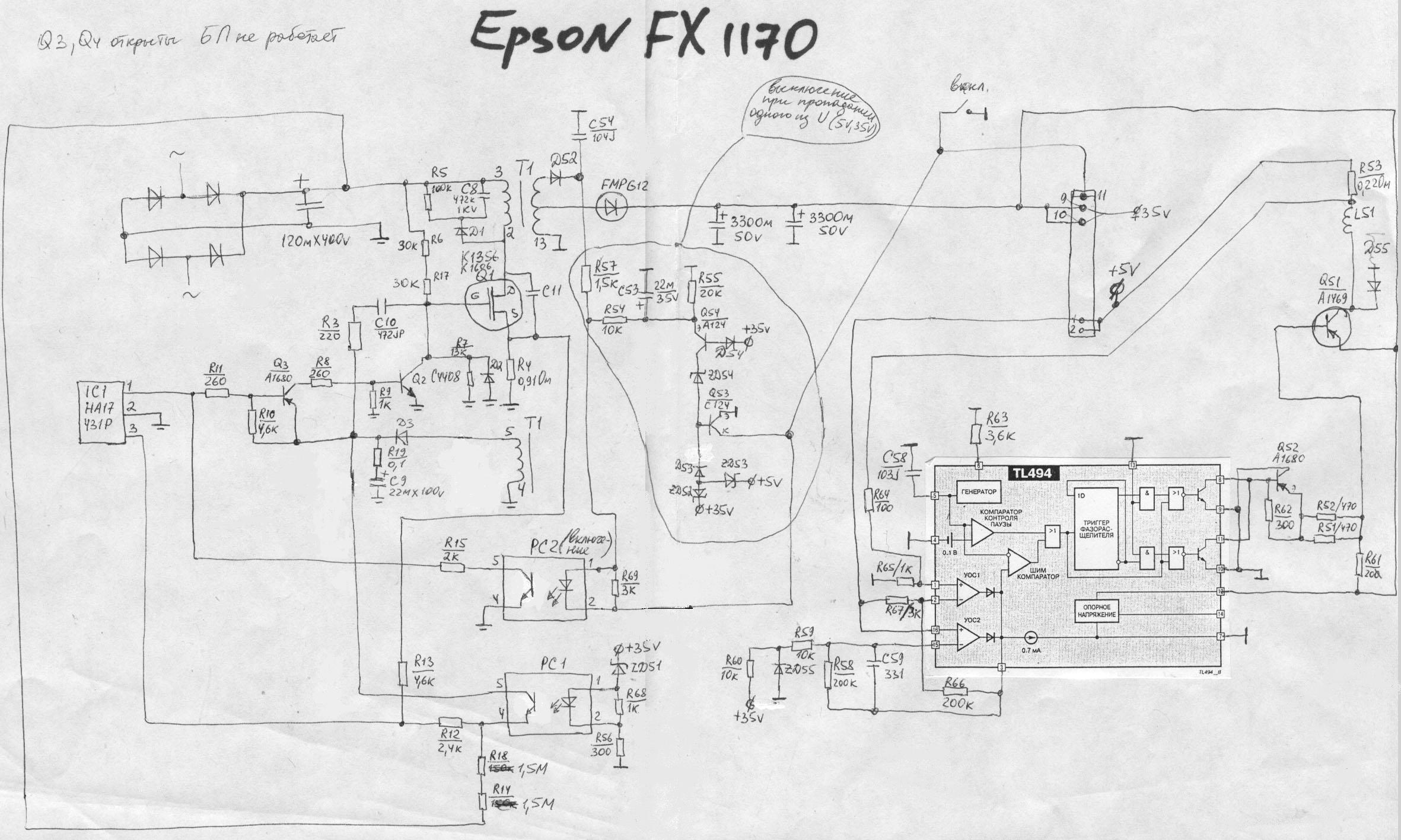

принтер матричный EPSON FX-870

**TomaT** » 03 окт 2007, 15:52

Вот: :RTFM: http://rapidshare.com/files/36684644/FX ... X-1170.rar наслаждайся! А у мну ща :durak:

**Myp** » 03 окт 2007, 20:45

угу
нашёл
ноги 1-2 это защита от перегрузки по току
а ноги 14-15 это постоянный контроль напряжения

чёто я так понял что 35 вольт идёт хз откуда а 5 вольт регулируетсо шимом...

притом там в сервисмануале написано +35 в 0.7 А и +5 в 1.0 А

както мало....

**avr123.nm.ru** » 03 окт 2007, 20:53

Myp писал(а):в сервисмануале написано +35 в 0.7 А

Вот похоже и ток ШД выплыл :lol: 0.7 А

Значит токоизмерительный резистор в 1 Ом очень хорош будет (0.7 вольт падение будет) - из спиральки какой нибудь сделай, паяльник может старый или типа того.

**Myp** » 03 окт 2007, 21:16

ой беда огорчение

ненаю как бп запустить...

втыкаю в розетку он пискает
напругу не выдаёт
вынимаю из розетки он обратно сдуваетсо

пробовал 11 ногу на землю замыкать, всё равно нету тока...

втыкаю плату принтера ток есть
втыкаю свою схему тока нету....
