Мне надо было выводить циферки на 7 сегментные индикаторы

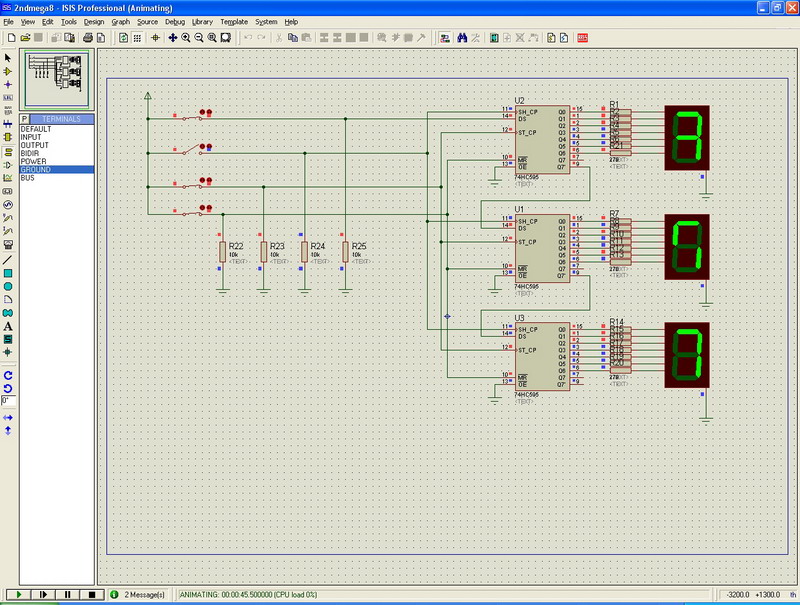

Взяв даташит на 74HC595 нарисовал в протеусе вот такую схемку, чтобы до конца разобратся как эта микросхемка работает.
Проект прикрепляю - может кому пригодится.

P.S. Кстати - вопрос - есть ли какой-нибудь справочник или каталог по стандартной логике 74HCxxx? А то там наверно много чего интересного, а как искать - не понятно...

Есть даташиты на 74 серию в pdf тока 15 метров весит.

Вот решил пощупать эту микруху. Скачал пример отсюда но не работает. Протеус последний. Кто может объяснить как работают эти сдвиговые регистры на примере разжеванном?

Люди добрые, вразумите. Вопрос может быть и глупый, но покоя не дает, а у самого опыта и знания не хватает на него ответить. Собственно вопрос: Для чего на сервоконтроллерах ставят сдвигающие регистры (74HC595 например)? Чтобы просто ноги освободить у МК или еще для каких то целей?

Ну как бы да. Причем не столько чтоб освободить, а сколько чтобы иметь возможность получить ног больше, чем их вообще есть у исходного проца

Просто это очень дешевое решение, в отличие от каких-нибудь I2C расширителей портов
