На АВР нужно подать много 12вольтовых входов. Собирать каждый вход на транзисторе с обвязкой - припой жалко =)

подскажите плиз хорошую микросхемку из дешёвых которая бы этим занималась. или ткните в схемку где оно грамотно реализованно.
thanks

при таком способе я думаю страдает надёжность девайса
у меня девайс автомобильный напруга будет прыгать как угодно от +9 до +16вольт т.е. резистор фиг расчитаешь - или процессор не почувствует при +9В или сгорит при +16в
плюс если будут некачественные комплектующие или что спалится можно получить все 12В на проц.

поэтому и хочу на ключах сделать в микросхемке

кстати ваши схемки прикольные - нада подумать посчитать можно ли их задом наперёд воткнуть

Транзистор не сможет коммутировать напряжение меньшее, чем на базе... Обычно в девайсах ставят как раз резистор на 10к и защитные диоды (Шоттки, с малым падением напряжения). Ну или чтоб все вообще круто - опторазвязки. (позволяет передать сигнал вообще без гальванической связи с устройством)

вот на этой схемке вход FUEL и SPEED - правый нижний угол
http://telesys.ru/electronics/projects.php?do=p040

Транзистор коммутирует напряжение меньшее, чем на базе.

Хм... Че-то меня проглючило...  :roll:
Но все равно - транзистор, огород вокруг него и шинный формирователь - это ИМХО перебор. Если так важна "живучесть" в экстримальных условиях - одна оптопара все это заменит. Бывают они в двух вариантах: DIP-4 (голые выводы светодиода и фото-транзистора) и DIP-8 (питание1, земля1, вход(ТТЛ?); питание2, земля2 ТТЛ-выход)
Думаю тут первый вариант пойдет - светодиод на 12В через резистор, а транзистор на землю и на +5В через резистор. С коллектора как раз будет ТТЛ-сигнал.

Вот например TLP521:

Есть наши микрухи например 561ПУ4 и подобные преобразователи и шинные формирователи тама кажися в сё есть. Стоят не дорого!

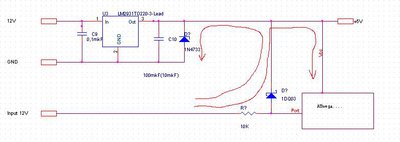

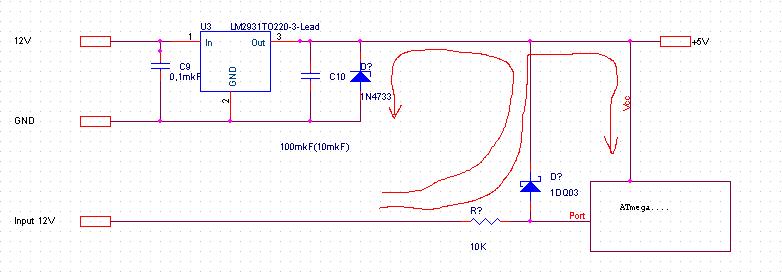

В общем пришёл к выводу что делать через диод шотке для меня рисково ибо через него 12в будут всё время лезть в линию питания +5В. А спасать её будет стабилитрончик. см рис. А это уже потенциально опасно.

Оптика вещь хорошая но 41 руб за 4е входа = 10 рублей за вход. (цена ЧипДип)

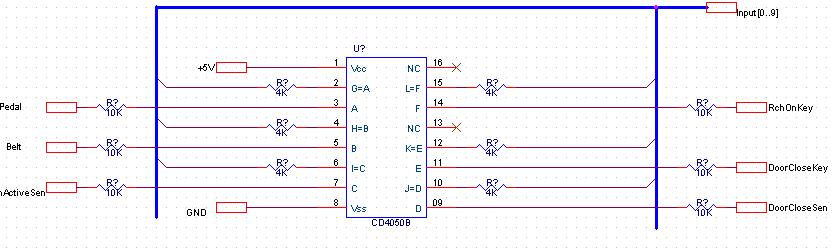

А вот предложение Чуузе очень даже ничего я выбрал схемку CD4050B 9руб за 6ть входов 1,5руб за вход. Получившаяся схемка на втором рис. все входы 12/0воль сопротивления взял 10к перед схемкой и 4к после. В общем снизил ток до 1мА. К сожаленью апликаций с этой схемкой не нашёл, сам с ней не работал есть шанс что с сопротивлениями ошибся .

Вообще в принципе эта микруха может работать без резюков вовсе. Ток там и так ничтожный. Схемка простенькая получается - работать обязано!!!
