вобщем такое дело
чёто я к вечеру тормозить начинаю
такая вот схемка у меня, для дистанционного управления с компьютера транзюки с945 npn (ну какие под рукой были такие и взял)
нагрузка это входы микрухи TX-2b (RC пульт от машинки)

и почемута у меня эта схема не работает
напряжение питания 9 вольт
подаю на вход +5 вольт и напряжение на нагрузке
еле еле дотягивает до 1.1 вольта
и микруха сответсно не догоняет что на её ноги идёт минус
и не фурыкает
пробовал +9 вольт подавать всё равно не ворк

где зарыта собака? я опять чтото напутал?? op

Че-та мне кажется что ноги микры надо было подтянуть резисторами к +5В...

Иначе кто их туда потянет кроме вас? Вы же их максимум к земле дернете через транзисторы по команде ЛПТ...

Хотя может только кажется?

PS: И про схему включения транзисторов в режиме ключей, не уверен...

ULN2803 или ULN2003 и нет проблем. Огороды транзисторов - прошлый век. При небольших нагрузках и низких частиотах, уж тем более в ключевом режиме уже давно сделана огромная куча микросхем.  :wink:

Огороды транзисторов - прошлый век.

ой да ладно вам...
в воскресенье ночью тока и бегать по магазинам uln2003 покупать:lol:
я их аккуратно 4 штуки склеил вместе и приклеил торчком на плату в свободном месте
получилась даже компактнее сборок=) так что претензии не принимаюцца

Че-та мне кажется что ноги микры надо было подтянуть резисторами к +5В...

Иначе кто их туда потянет кроме вас? Вы же их максимум к земле дернете через транзисторы по команде ЛПТ...

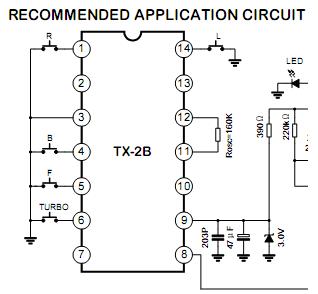

ага именно туда я их и дёргаю (картинка на которой явно видно куда их дёргать из даташита ниже)
а они не дёргаюцца в чём проблема?

PS: И про схему включения транзисторов в режиме ключей, не уверен...

а что именно не так?

А транзисторы зачем ???

эмммм
я даже незнаю как и ответить
вобщем покурил я в воскресенье вечером, и взял паяльник...

хотел типа чтоб когда я на лпт пин подаю "1"
транзюки ногу микры на землю подтягивали.
так кажется дело было

хотя я вот тут подумал... когда на лпт лог ноль то там что? я щас на работе, тестером не могу потестить
может просто можно всегда держать на лпт "1"
через диод например(чтоб на микру +5 не шло хз мож ей это вредно)
а когда надо ставить на порту  нолик?
ноль на лпт порте это случаем не подтяжка к земле?????
никто не интересовался?

Myp писал(а):а когда надо ставить на порту  нолик?

ноль на лпт порте это случаем не подтяжка к земле?????

никто не интересовался?

Ты забыл что ВСЁ есть в курсе ?

avr123.nm.ru/z4.htm
в низу про порты ПК.

гыгыгы
может по курсу книжку напечатать... типа всё что вы хотели знать но боялись спросить

тока камасутры нехватает и юмористических рассказов...



запарился колесом прокручивать

Уровни сигналов при токе нагрузки 14 мА должны быть не ниже +2,4 В для высокого уровня (Vон) и не выше +0,4 В для низкого уровня (Vol) на постоянном токе.

не выше +0.4 это почти что ноль, а реально интересно там скока?
так же как в ведре на 3х метровой глубине?? =)

я короче так понял что там при "нуле" достаточно "занулёно" для моих скромных нужд


приду домой обязательно для проверки тестером померюю

там в основном тексте страницы есть линк на сайт валерия ковтуна - у него прекрасные материалы по парал-порту  и разные тестовые утилиты.

Ты коллекторы транзюков к питанию микры подтянул???
а то откуда у нас появится +5 на коллекторе? из воздуха???  :)

Myp писал(а):запарился колесом прокручивать

Слайдером крути !

avr123.nm.ru писал(а):там в основном тексте страницы есть линк на сайт валерия ковтуна - у него прекрасные материалы по парал-порту  и разные тестовые утилиты.

знаем знаем много лет назад ещё видел
и програмульки сам писал светиками моргать
ток чёто не припомню чтоб там про физику процессов говорилось
пойду щас гляну

Ты коллекторы транзюков к питанию микры подтянул??? Exclamation
а то откуда у нас появится +5 на коллекторе? из воздуха???  Smile

эммм
а зачем на коллекторе +5 вольт?? вы на вторую картинку(там микруха нарисована ТХ-2 и кнопки на ногах) посмотрите внимательней,
там должно быть либо ничего вобще(цепь разорвана) либо земля
+5 вольт там совершенно не нужен и его там нет
я даже для пущей важности хочу диод поставить чтоб +5 на ногу микры не прошло, чтоб случайно не вышло что потенциал приложился к соседним ножкам

Ну так и просится в коллектор резюк на 1,5 кОм...

dima писал(а):Ну так и просится в коллектор резюк на 1,5 кОм...

не ну все такие умные
никто дураку сказать не может
нахрена тут резисторы вобще????
и куда их ставить??? и к чему этим резюком коллектор подтягивать? к плюсу? к минусу??? или все думают что я оч умный и сам должен догадаться???
еслиб я мог догадаться я бы наверно не стал тут эту ерунду спрашивать.

короче если кто чтото хочет сказать по теме говорите а пожелания здоровья любви счастья не принимаются не принимаются =/


пойду я домой короче, рабочий день кончился.
дома есть тестер, всё померююю, сделаю, и никому не скажу что у меня всё получилось

Ни нервничай. Я просто вроде как по опыту своему маленькому, подсказать решил... Попробуй резюк на 1,5 кОм на "+" питания кинь. И я думаю заработает усё... а почему заработает - не спрашивай, сам не знаю... чуйка такая...
