Kitam1n писал(а):Зачетненько! Надо еще как то закрепить банки относительно друг друга, а то они спаяны между собой родными усами и фактически болтаются как на соплях. Не знаешь за что взяться.

шину наложи

разок-другой плёнкой, сверху разок-другой скотчем, потом немного опять плёнкой и как вариант опять скотчем. получится композитная оболочка. если потом понадобится, можно разрезать и снять, а акумы в в клею не будут.

Народ, а есть дешевый контроллер заряда li-ion 2х батарей? Мне бы MCP73812T на 7,4В только..

"на 7.4" таких не бывает. лион 3,7в выдаёт >4в, заряжается так же при >4в.
Si9730
на офсайте микрочипа вводите в поиск "dual-cell" или в сети, например таким запросом "dual-cell lithium ion ic"

А если использовать вот эту штуку, тогда какой зарядник нужен на 2 батарейки? От nokia пойдет?

Кита писал(а):Народ, а есть дешевый контроллер заряда li-ion 2х батарей? Мне бы MCP73812T

MCP73812T-420I/OT запросите у Семенова Михаила.

Мне она не подходит, она на одну батарейку

Блин) Вот я лох то, ссылку не вставил, а ответ жду)
Если использовать вот эту платку для зарядки 2х li-ion батареек http://www.ebay.com/itm/1-x-PCB-for-7-4 ... 3a77717b6e
Какое входное напряжение нужно будет?

Ну подскажите, как зарядить две банки li-ion
Si9730 дорого как то

Это не зарядки, это защита, отсечка по макс. напряжению 4.35 вольт - дофига для зарядки, надо 4.2
Тебе что надо? Сделать/разработать зарядку или на соплях зарядить аккумы? или еще что?

Да мне надо в одной схеме 5 вольт получить

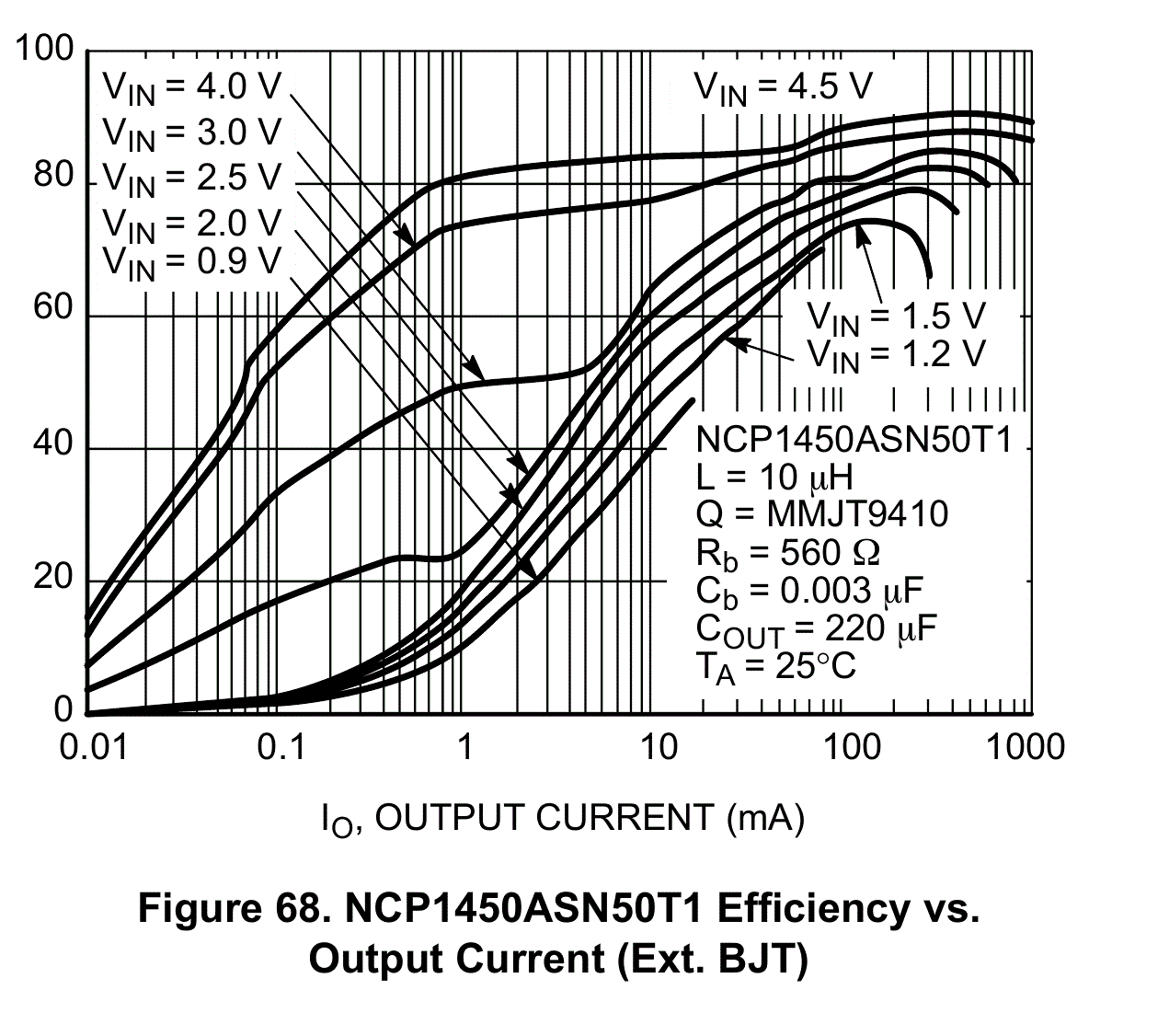

Сейчас решил поставить одну банку li-ion и step-up на NCP1450. Посмотрел документацию, вроде на нужных мне токах(>100мА) нормальный КПД.
А еще нужно пересчитывать параметры схемы, или можно взять из картинки ниже?
Заряжать банку хочу MCP73812T-420I/OT. Нормально будет?

нихнепонял
то 2 банки заряжать (это 4.2 вольта * 2), то 5 вольт получить

Кита писал(а):Заряжать банку хочу MCP73812T-420I/OT. Нормально будет?

Одну банку - да, 2 банки - нет

угадывать где вы искали и по чём они там эт забавно, наверно. дорого это сколько? а то микрочиповские, которые вы не удосужились поискать стоят примерно столько же. в каком корпусе акумы? спаяны или как? и т.д. может вам вообще "парубаксовая" зарядка на 2 пальчиковых акума подойдёт или зарядка с балансиром за 6-8$ или вообще можете с утра сбегать в ближайший ларёк за второй MCP73812T-420I/OT (я шутя) и по быстрому сделать 2 зарядника, довольствуясь потом зарядкой акумов по отдельности.

Dmitry__ писал(а):нихнепонял
то 2 банки заряжать (это 4.2 вольта * 2), то 5 вольт получить

Цель - получить 5В. Вначале хотел 2банки и понижающий стабилизатор, т.к легче сделать. Но проблема с зарядкой 2х банок

Angel71 писал(а):угадывать где вы искали и по чём они там эт забавно, наверно. дорого это сколько? а то микрочиповские, которые вы не удосужились поискать стоят примерно столько же.

Почему не удосужился?
MCP7386* и MCP73213 для двух банок стоят больше 100р, при цене устройства примерно 300р такая зарядка ни к чему..
И как я понял для зарядки двух банок нужно 8,4В?

Angel71 писал(а):в каком корпусе акумы? спаяны или как? и т.д. может вам вообще "парубаксовая" зарядка на 2 пальчиковых акума подойдёт или зарядка с балансиром за 6-8$ или вообще можете с утра сбегать в ближайший ларёк за второй MCP73812T-420I/OT (я шутя) и по быстрому сделать 2 зарядника и заряжать акумы по отдельности.

В обычном батарейном отсеке, акумы вытаскиваться не будут, поэтому не пойдет китайская зарядка

Кита писал(а):Цель - получить 5В. Вначале хотел 2банки и понижающий стабилизатор, т.к легче сделать. Но проблема с зарядкой 2х банок

Аааааа, я понял, из 2-х li-ion банок получить 5 вольт.
Все нормально с пониж. стабом. Если линейный стаб, то лучше low drop , т.к. при макс. разряде аккумов будет 3*2=6 вольт (всего 1 вольт падения).
После аккума можно поставить плату отсечки (от аккума сотового, доработка 2 резистора), ссылку на плату здесь приводил.
А заряжать можно и tl431 (по 1 шт в параллель с банкой) , ток заряда ограничить, например lm317,
Все ссылки тут были стр. 5 назад...
