**avr123.nm.ru** » 11 янв 2007, 10:34

там и "мышиные" щелевые оптопары имеются. Только советую покупать в магазинах терраэлектроника и митракон.

**avr123.nm.ru** » 12 янв 2007, 03:47

великолепнейший АпНоут AN1319 от OnSemi.com

Полный цикл проектирования Н-моста на дискретных компонентах и бес спец драйверов !

**Master** » 12 янв 2007, 22:51

2 avr123.nm.ru
Ой как там все на русском:)

**igorkov** » 15 янв 2007, 16:28

Посоветуйте, плизз. На чем лучше всего собрать H-мост для управления 3х-вольтовыми мелкими движками (от вибромоторчиков). Максимальный ток при зажатом вале у них 0.1-0.15А.
Думаю, или на маломощных транзюках собрать в SOT-23 которые. Там как-раз, питается от li-ion будет и с учетом падения на них получится 3 вольта. Вроде даксимальный ток К-Э не выходит за предельный для транзюков. Может только греться будут((
2ой вариант взять IRF7103 сборки. Конечно, их мощность избыточна, зато к этим же мостам потом можно будет что-то помощнее подрубить. Но с ИРФ-ами вопрос: нормально ли они будут управляться от лог уровней МК, работающего от 3.3 вольта (в графики в ДШ как-то особо не въехал

)?

**Myp** » 15 янв 2007, 18:33

собрал тут драйвер для 2х моторов из мобилы, на КР1128КТ4(аналог кажецца l293d а КР1128КТ3 кажись аналог l293b) и 8 диодах, ну строго по даташиту.
подключил к этому делу 5 вольт от 3х батареек(чтоб не слишком много и не сликом мало)

в итоге когда запустил это всё для проверки, мотор вжикнул секунды на полторы и благополучно заглох
пребывая в непонятках что случилось потрогал микруху
оказалось горяченная как паяльник
на остальные попытки заставить работь не реагирует а только моментально нагревается как заправская электроплитка :cry:

что я мог сделать не так???
что то жалко вторую микруху также палить =/
подскажите, может я зря диоды внешние поставил??? у кр1128кт4 я чёт не понял есть или нет.

**avr123.nm.ru** » 15 янв 2007, 20:29

igorkov писал(а):2ой вариант взять IRF7103 сборки. Конечно, их мощность избыточна, зато к этим же мостам потом можно будет что-то помощнее подрубить. Но с ИРФ-ами вопрос: нормально ли они будут управляться от лог уровней МК, работающего от 3.3 вольта (в графики в ДШ как-то особо не въехал )?

во первых рисунок приложилибы, а во вторых у них транзисторы есть от 1.2 вольта работающие и сборок море.

**Валерос** » 16 янв 2007, 13:48

Вот у freescale.com есть Н-мостик для малых токов до 0,7 А
MPC17531AEV мона самплить 5 штук сразу...
одна микрушка сразу на два мотора! :shock:

**avr123.nm.ru** » 16 янв 2007, 14:29

V моторов может быть больше 5 вольт ? в этом слкчает и 500 мА достаточно будет.

У них и МК есть с драйвером двух моторов и еще 1 шаговика и интерфейсом LIN.

**avr123.nm.ru** » 16 янв 2007, 14:35

я про MM908...

вот страничка мостов и ключей:
http://www.freescale.com/webapp/sps/sit ... 5979968446

**Валерос** » 16 янв 2007, 15:16

Да, ещё меньше ток у MPC17C724 400 mA и тоже два мотора..

**avr123.nm.ru** » 16 янв 2007, 17:09

дай линк на Конкурс фрискейла

**Vovan** » 16 янв 2007, 19:38

одна микрушка сразу на два мотора!

Одна микрушка сразу на семь моторов! Причем 800мА
http://www.marktechopto.com/Products/to ... rivers.cfm
Кто больше? :wink:

___________
С уважением
Vovan

**Валерос** » 16 янв 2007, 20:34

avr123.nm.ru писал(а):дай линк на Конкурс фрискейла

http://www.freescale.com/webapp/sps/sit ... 0&tid=t8ev

**Валерос** » 20 янв 2007, 14:48

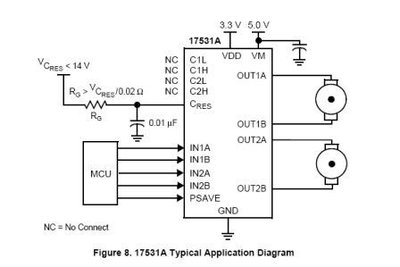

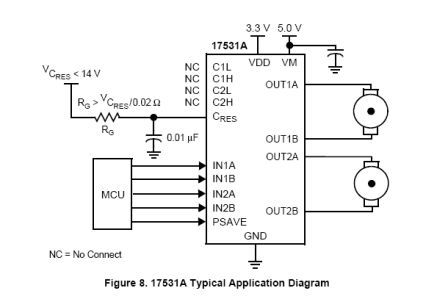

Люди подскажите, что за вход PSAVE(выше нарисован Н-мост)? В ДШ написано, если на нём высоко, то и на выходе Н-моста высокий импеданс... :oops:

**avr123.nm.ru** » 20 янв 2007, 15:38

похоже "повер сэйв" т.е. низкопотребляющий режим.
