**SSG** » 18 мар 2007, 10:10

Какой ток большой и какое напряжние маленькое?
Если ток, на который рассчитан мост больше потребляемого движками - это есть гуд, поскольку может сам мост от перегрузок уберечь при застревании махинки. :!:
Напряжение же питания движков для мостов обычно в какихнить пределах лежит.
А что за движки-то такие, 4В, 5А. Напряжение какое-то маловатое.

**Валерос** » 18 мар 2007, 12:20

ТЗ не совсем понятное, может схема есть, так выкладывай.
А чем MC33886, 5.0 A H-Bridge FREESCALE.com не подходит?
Они совершенно бесплатно высылают образцы (5шт сразу) прямо тебе домой, срок поставки 1 неделя.

**alex_avr** » 18 мар 2007, 12:21

SSG писал(а):Какой ток большой и какое напряжние маленькое?
Если ток, на который рассчитан мост больше потребляемого движками - это есть гуд, поскольку может сам мост от перегрузок уберечь при застревании махинки. :!:
Напряжение же питания движков для мостов обычно в какихнить пределах лежит.
А что за движки-то такие, 4В, 5А. Напряжение какое-то маловатое.

Движки от шуруповертов. При нормальной работе ток врядли будет превышать 3.5А-4А, но если двигатель заблокировать, то ток 4.8А

**alex_avr** » 18 мар 2007, 22:00

Валерос писал(а):ТЗ не совсем понятное, может схема есть, так выкладывай.
А чем MC33886, 5.0 A H-Bridge FREESCALE.com не подходит?
Они совершенно бесплатно высылают образцы (5шт сразу) прямо тебе домой, срок поставки 1 неделя.

не нашел я серой кнопочки samples...
искал тут

**alex_avr** » 18 мар 2007, 22:04

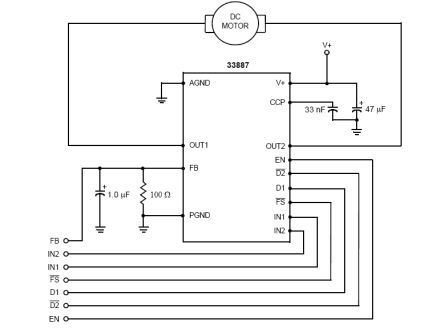

зато нашел для MC33887, не подскажите, чем отличаются?

**Валерос** » 18 мар 2007, 23:11

Если тебе не влом покачать датшиты на эти два моста, а затем не влом их почитать и не влом сравнить, то из всего этого невлома ты, мой юнный друг, увидишь, что у этого прекрастного мостика появился, в отличии от предидущего собрата, прекраснейший выход FEEDBACK FOR H-BRIDGE (FB), предназначенный для обратной связи к управляющему микроконтроллеру. Короче бери пока дают free-шару и юзай в удовольствие.

**alex_avr** » 20 мар 2007, 21:44

Валерос писал(а):ТЗ не совсем понятное, может схема есть, так выкладывай.
А чем MC33886, 5.0 A H-Bridge FREESCALE.com не подходит?
Они совершенно бесплатно высылают образцы (5шт сразу) прямо тебе домой, срок поставки 1 неделя.

так, вчитался в описание и понял что не подходят.
они на напряжение от 5ти вольт расчитаны, а у меня 3.6

**avr123.nm.ru** » 20 мар 2007, 22:10

alex_avr писал(а):они на напряжение от 5ти вольт расчитаны, а у меня 3.6

Может вам пойдет мост типа как в - OpenServo.org

**alex_avr** » 20 мар 2007, 22:15

avr123.nm.ru писал(а):
alex_avr писал(а):они на напряжение от 5ти вольт расчитаны, а у меня 3.6

Может вам пойдет мост типа как в - OpenServo.org

Код: Выделить всё: This site is being re-designed / re-purposed..

**avr123.nm.ru** » 20 мар 2007, 22:26

используйте нормальный браузер - IE

**Myp** » 21 мар 2007, 00:51

avr123.nm.ru писал(а):используйте нормальный браузер - IE

Бугагага

**Vooon** » 21 мар 2007, 00:58

avr123.nm.ru писал(а):используйте нормальный браузер - IE

123, что-что а ИЕ точно не нормальный браузер, и в ИЕ7 они тоже накосячили.

Myp писал(а):Бугагага

Вот именно! Буугага (вставлю еще падонкафских смайлоф)

ЗЫ: вот уж точно РОФЛ -

**MegaBIZON** » 21 мар 2007, 06:38

Ты откудова их тут сунуль? :shock:

**Валерос** » 21 мар 2007, 10:38

Myp писал(а):
avr123.nm.ru писал(а):используйте нормальный браузер - IE

Бугагага

Что вы ржете, человеку совет нужин... не стыдно?

Alex, у всех нормально открывается эта ссылка, и в IE и в Opere без всяких www. Ты бы схемку набросал, хотябы на листочке бумаги, и не забывай, что на любом мосте есть падение напряжения...

и потом ШИМ поиграться есть, добавь ещё один аккум и будет 5 с лишним V.

**alex_avr** » 21 мар 2007, 16:30

Валерос писал(а):
Myp писал(а):
avr123.nm.ru писал(а):используйте нормальный браузер - IE

Бугагага

Что вы ржете, человеку совет нужин... не стыдно?

Alex, у всех нормально открывается эта ссылка, и в IE и в Opere без всяких www. Ты бы схемку набросал, хотябы на листочке бумаги, и не забывай, что на любом мосте есть падение напряжения... и потом ШИМ поиграться есть, добавь ещё один аккум и будет 5 с лишним V.

вообщем я уже разобрался более-менее

заказал, выслали, правда всего 2 штуки и в корпусе который фиг припаяешь

приедут - поиграюсь, если что - напишу, всем спасибо!
