Чтото я не совсем понимаю из даташита, эта микруха ADuM1402 работает с уровнями напряжения RS232 или логическими уровнями ?
http://www.analog.com/media/en/technica ... 1_1402.pdf
в даташите написано Logic Input A. тоесть она на логические уровни рассчитана?
но вместе с тем в заголовке идёт что это микра RS-232/RS-422/RS-485 transceivers что вроде как намекает на +-15 вольтовые уровни

вопрос, собственно в том, можно ли её использовать напрямую для соединения по RS232?

Смотри "Table 16" в датащите, там только логика.

Вобщем ясно, так как это устройство для изоляции, на вход оно позволяет подавать любую пургу и ему ничего не делается.
если на входе напряжение выше 2 вольт, +5в, +15в, +150в, вплоть до 2.5 киловольт, на выходе будет логическая единичка)))
поэтому микруха без вопросов работает с уровнями RS232 на входах.
походу её можно хоть в розетку подключить напрямую и там на выходе будет 1-0-1-0 с частотой 50 герц)))

AC Voltage, Bipolar Waveform 565 V peak 50-year minimum lifetime

с выходами сложнее, выхода дают от 0 до 5 вольт, поэтому реальная дистанция соединения по проводу RS232 будет меньше заявленной
приём будет работать хорошо, а вот дистанция передачи сократится.
по факту на столе всё работает но хочется чтобы режим работы был более штатный.

второй день не могу найти полноценную микруху оптоизоляции RS232

Myp писал(а):на вход оно позволяет подавать любую пургу и ему ничего не делается.
вплоть до 2.5 киловольт,

Ню-ню
Не делай этого, будет очередной бдыщь
2.5 киловольт - это напряжение изоляции (допустимая разница напряжений между входами и выходами), но не уровней сигнала.

ну 565 вольт же позволяет, в течении 50 лет =) а 2.5 кв всего лишь в 5 раз больше.
у нас типичная ситуация, когда на порты контроллера 220в прилетает)))
нужно чтоб не выгорало всё до дыр в текстолите, а в идеале, чтоб вообще ничего не происходило.

UL recognition: 2500 V rms for 1 minute per UL 1577

это разве не означает что микруха 2.5 киловольта будет выдерживать в течении минуты?

Myp писал(а):это разве не означает что микруха 2.5 киловольта будет выдерживать в течении минуты?

Это разница потенциалов между всеми входами и всеми выходами. Т.е. сколько выдержит вольт по изоляции сигналов. А относительно питания нельзя столько давать. Взорвется сразу . И 12 вольт нельзя давать. Но ты можешь на входах поставить высокоомные резисторы (около 50к), которые будут обрезать 12 вольтовые сигналы rs232 до допустимых 5V. Только надо уточнить резисторы, в зависимости от скорости UART.
Стр. 21:

ABSOLUTE MAXIMUM RATINGS
Ambient temperature = 25°C, unless otherwise noted.
Input Voltage (V IA , VIB , VIC , VID, V E1, VE2):
−0.5 V to VDDI + 0.5 V

Т.е. от −0.5 V до VDDI + 0.5 V. А VDDI: 3.0 V to 5.5 V
Сноска 3,4:

All voltages are relative to their respective ground.

Все, кина не будет

Dmitry__ писал(а):Все, кина не буде

Кино в переводчике гугля показывают:

Все напряжения соответствуют их соответствию.

ну как минимум один день она уже проработала подключенная в порты rs232 напрямую обеими сторонами =)

надо чтото ещё искать, ибо ставить с двух сторон по ещё одному корпусу adm232 вообще не вариант
надо чтоб оно умещалось в 10х20 мм с обвязкой и было дешевое, в проекте развязка сразу на 5 портов и стоимостью до 3 т.р. =)

можно ADM3251 + adm232 , но это не так чтоб дешево и не так чтоб компактно...
я чего-то странного хочу чтоли? чтоб с двух сторон был полноценный rs232 и при этом в одном корпусе.

Myp писал(а):ну как минимум один день она уже проработала подключенная в порты rs232 напрямую обеими сторонами =)

Ну по входу микросхема может сама ограничивает rs232 до 5-ти вольт (до своего питания), т.к. rs232 обычно имеют малый ток сигналов (но лучше поставить резисторы). Тот же adm232 имеет: "Output Short-Circuit Current 10 ma." А по выходу, большинство rs232 понимают логические уровни сигнала.
Кста, эти изоляторы не такие уж и изоляторы сигналов из-за большой переходной емкости. Хороший быстрый разряд не переварят. Для полной изоляции нужна оптическая развязка, а не трансформаторная...
На "Светлане-Рентген", управление блоками питания по rs232, для рентгеновских ламп(150kv), делали на оптич. кабелях (последний метр). Погугли BFTX-1000, TOSLINK.
http://digichip.ru/datasheet/PDF/765cae16dd1ed2e452583ef1ccac4b2d/c0c7c76d30bd3dcaefc96f40275bdc0a/TOTX1960F.pdf

Добавлено спустя 2 минуты 50 секунд:
Во, в наркоманском чип-дипе:
https://www.chipdip.ru/product/totx1952-6m-f-toslink-molded-resin-pac

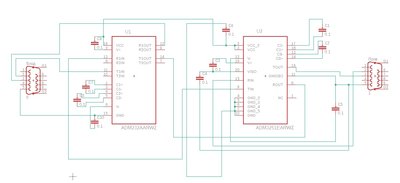

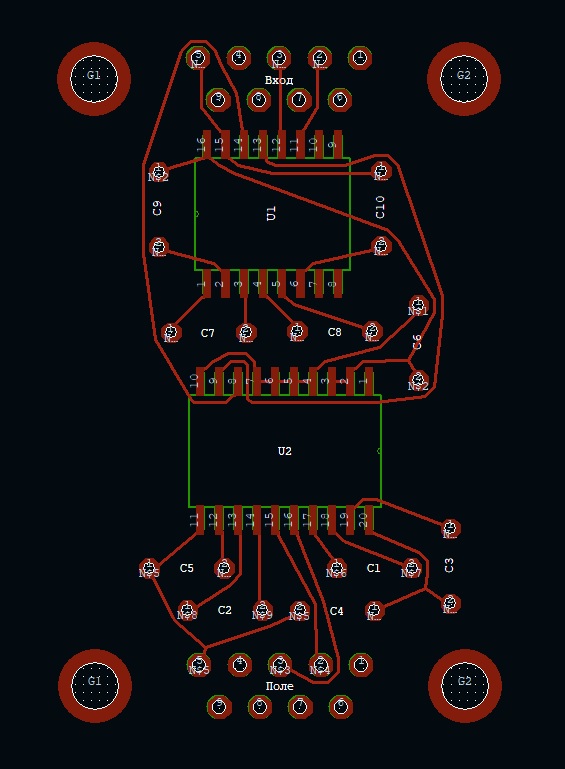

сбацал развязку

в игле и в топоре первый раз работал, накидал как смог)
буду ЛУТить и пробовать, авось заработает

Ты это уже отдал в производство?

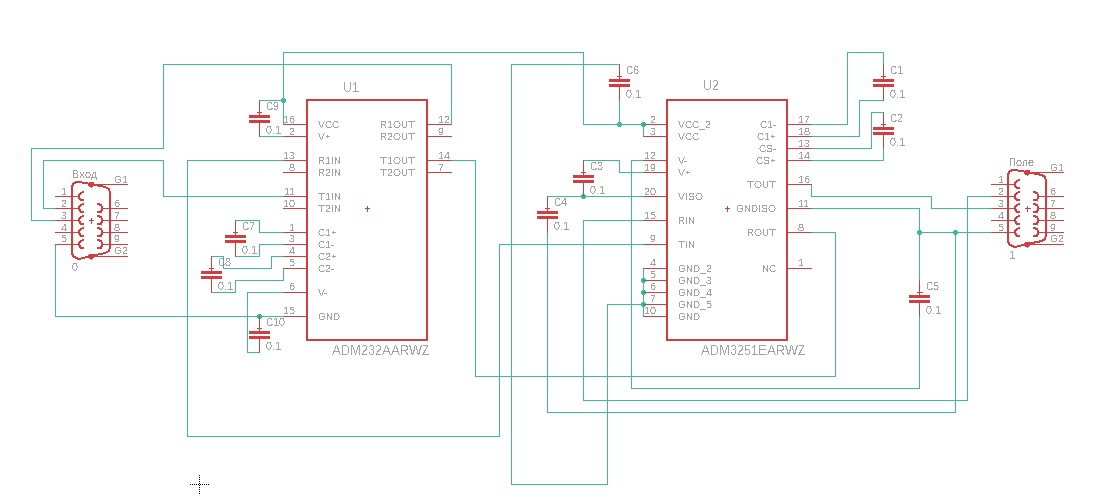

Печатку не анализировал, но на принципиальной схеме - бред.
И за такие рисования схем, нас в 80-х того века расстреливали, просто ставили к стенке и убивали из револьвера в затылок

куда я отдам, я тока вечером щас это нарисовал, все конторы спят
сначала прототип утюгом сделаю, в резонит отдам если заработает))
чего тебе не нравится? по мне так нормальная схема, всё по даташиту и референс дизигну.
http://www.analog.com/media/cn/technica ... UG-120.pdf

Кандёры в смд вариант забыл перевести. Или тебе сверлить нравится?
Из библиотеки ещё добавь gnd/vcc. Создай на слое топ полигон по всей плате и сделай его gnd(будет заливка земли).
Дорожки тянуть между штырьками разъёмов дурной тон.

Myp писал(а):чего тебе не нравится? по мне так нормальная схема, всё по даташиту и референс дизигну.

А где земля (gnd) mevdu mikrosxemami?

Добавлено спустя 4 минуты 30 секунд:
Rout соединен с T1out. Это же оба выхода. Надо выход на вход, и.т.д. У тебя входы со входами обьединены, а выходы с выходами
Товарищ мур, возьмите револьвер с одним патроном
