**dimamichev** » 14 июл 2016, 22:00

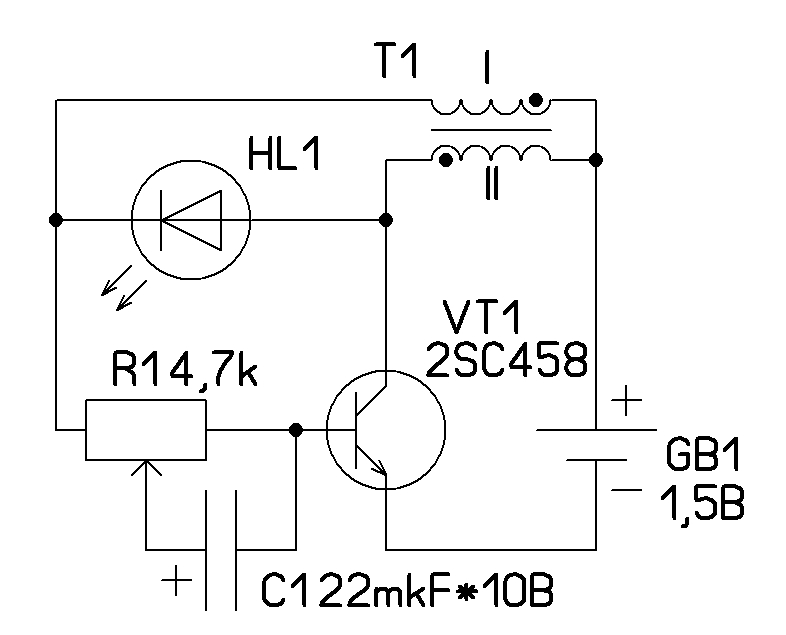

Сделал (придумал) мигалку на светодиоде (схема на рисунке) с регулировкой частоты и скважности импульсов. Схема получилась очень интересная, но беда, не могу объяснить (себе прежде всего) как она работает. Если кто понимает,отзовитесь...

**Medtech** » 14 июл 2016, 22:55

Можно подумать велосипед :

**dimamichev** » 14 июл 2016, 23:23

Не, это другая схема,светодиод в ней мигать не будет, зачем С1 в ней непонятно, а как она работает понятно. А как у меня непонятно.

**Aseris** » 15 июл 2016, 13:48

Вариации на тему ~~LRC колебательного контура~~ повышающего импульсного преобразователя, с девизом убьем либо источник питания либо катушку либо транзистор :crazy:

, в первой схеме диод засвечиваем енергией запасенной в катушке, во второй во время закрытия транзистора

**dimamichev** » 15 июл 2016, 16:47

Нет, нет никаких убийств: ток маленький, в зависимости от выставленной частоты - 0,5 мА и до 7 мА (от слабого моргания кристаллика до ярких вспышек). Неясно почему светодиод мигает, чего в базовой цепи происходит?

**Aseris** » 18 июл 2016, 12:40

LTSpice в помощью Кратко: происходит зарядка индуктивности, которая по достижении опеределенного порога через обратную связь закрывает транзистор и заряд стекает через светик. О КПД схемы помодчу.

**dimamichev** » 18 июл 2016, 17:03

Это так.Заряд стекает через светик. Происходит такое переключение тысячи раз в секунду. Глаз поэтому воспринимает мигание как постоянное свечение. Но, в моей схеме на фоне этого светодиод мигает с частотой порядка 1Гц. Периодически происходит дополнительное закрывание транзистора (из-за конденсатора). Почему и как? (Воть вопрос).

**dimamichev** » 31 июл 2016, 14:11

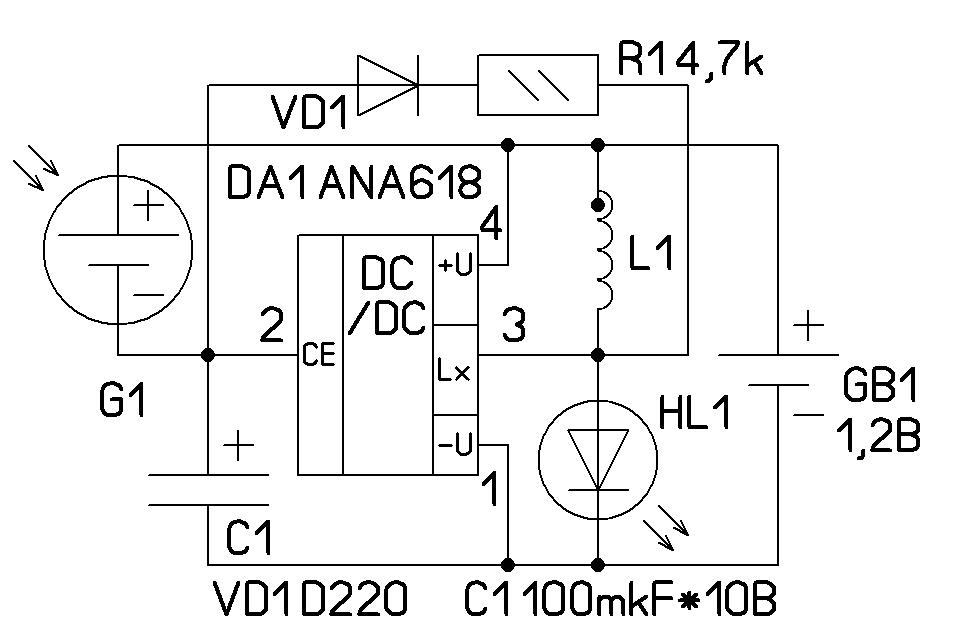

Возился с модернизацией газонного светильника. Нигде не могу найти схему "внутренностей ANA618".Кто в курсе? Помогите!

**Angel71** » 31 июл 2016, 19:22

кроме разработчика инкто, так что декапсулируйте, микроскоп в зубы и занимайтесь реверсом. ну или не майтесь дурью и просто сделайте поиск по картинкам "solar garden light circuit".

**dimamichev** » 01 авг 2016, 21:36

"solar garden light circuit" помогло, но частично, нашёл только структурную схему на "иероглифах" аналога - 5252F.
