Пригляделся к трансу, а он хитро намотан, смог отсоединить обьединенные обмотки и получил 3 обмотки.

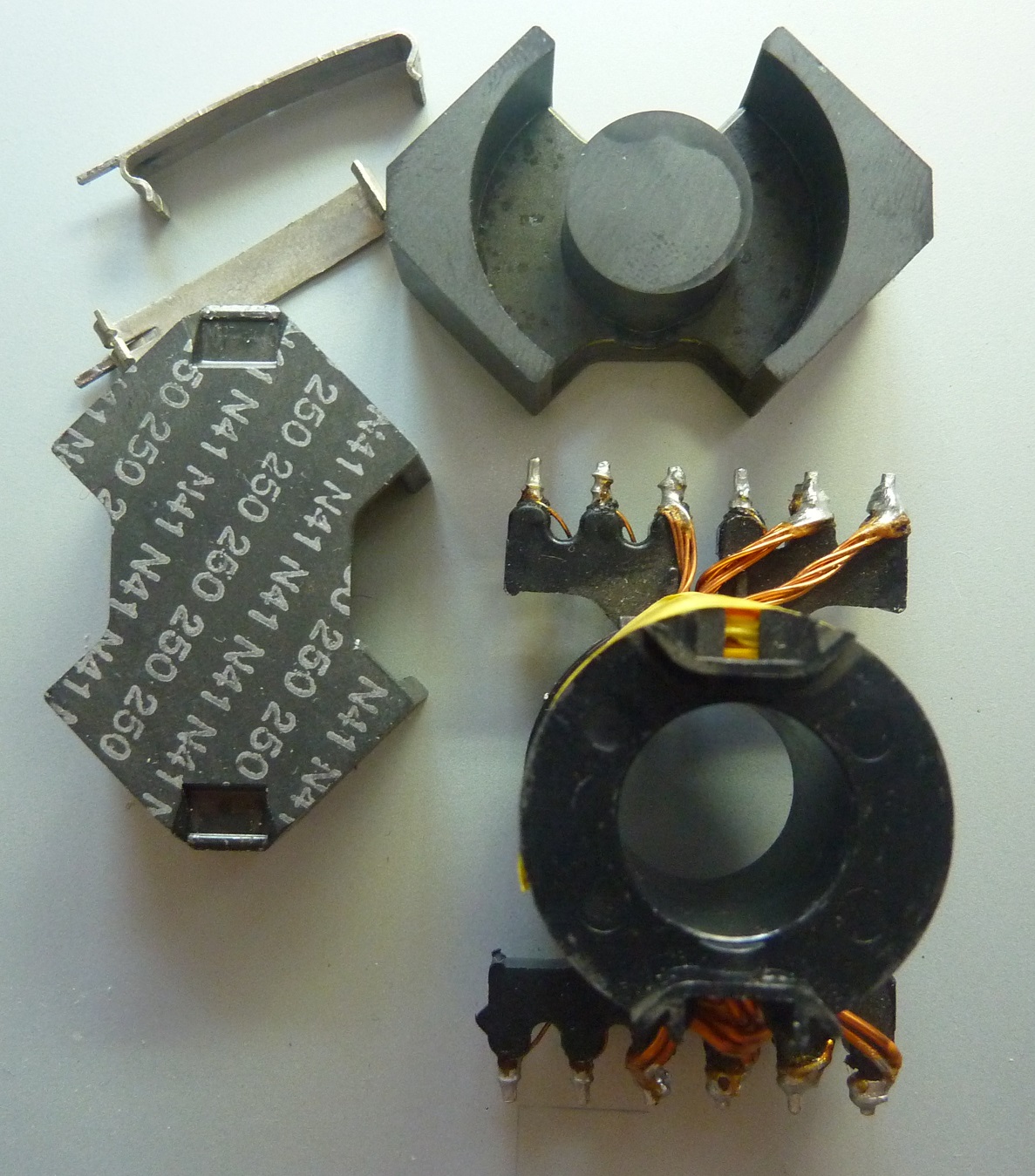

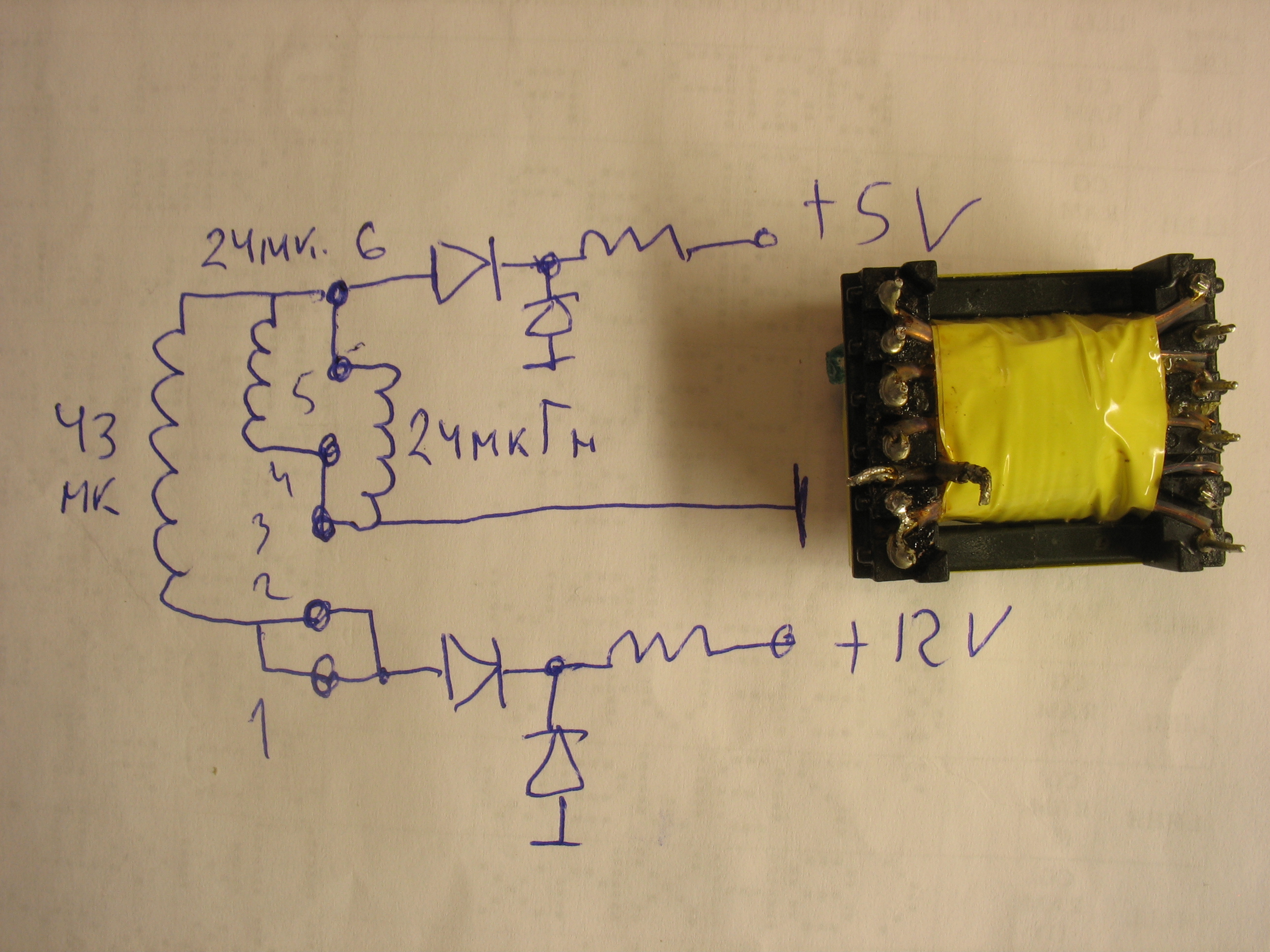

Если считать контакты от края платы: 1,2,3,4,5,6.

Код: Выделить всё

1,2 - конец 12в. обмотки.                  +12 БП
3,4 - начало 5в. обмотки.                  Земля БП
5,6 - конец 5в. обм., нач. 12в. обмотки.   +5в БП


Так вот, 5-ти вольтовая обмотка разделяется на 2 обмотки. Получается 3 обмотки. Замерил индуктивности.

Код: Выделить всё

43мкГн. 12в
24мкГн. 5в
24мкГн. 5в


Все обмотки примерно одинаковые по диаметру провода. Если их все соединить послед., то получаем дополнительно 5в без изменения режимов. Штатным резистором можно поднять напряжение до 16в. Т.е. 16/12=1.3 крат. (12+5)*1.3= 22.6в.
Для доработки надо отпаять транс, хитро переключить обмотки и впаять обратно. Печатка без доработок. Где было 5в, будет 10в. Где было 12в, станет 17в.
Ну не маладец йа?

да хтож накинулся-то? тут же ведь только лучшего(большего) все желают.
Не потянут транс с диодами - перепаяй с обычного ATX(подходящего) - совет на миллион
---
В моём беда - трещит изрядно иногда. Столько всего впаивал и выпаивал, что не соображу кто какашка. Есть мысли?
---
"иногда" - при очередной переделке

Myp писал(а):супер мощности с него глупо требовать, это обычный комповый 300 ваттник.

Там транс размерами меньше чем в БП струйных принтеров, которые 100 ватт. Режим работы одинаковый

Для доработки надо отпаять транс, хитро переключить обмотки и впаять обратно.

Там могут на плате быть перемычки или уже не нужные детали. Можно обойтись без шевеления транса наверно.

ilalexey писал(а):В моём беда - трещит изрядно иногда. Столько всего впаивал и выпаивал, что не соображу кто какашка. Есть мысли?

Ну так трудно сказать.

ilalexey писал(а):Можно обойтись без шевеления транса наверно.

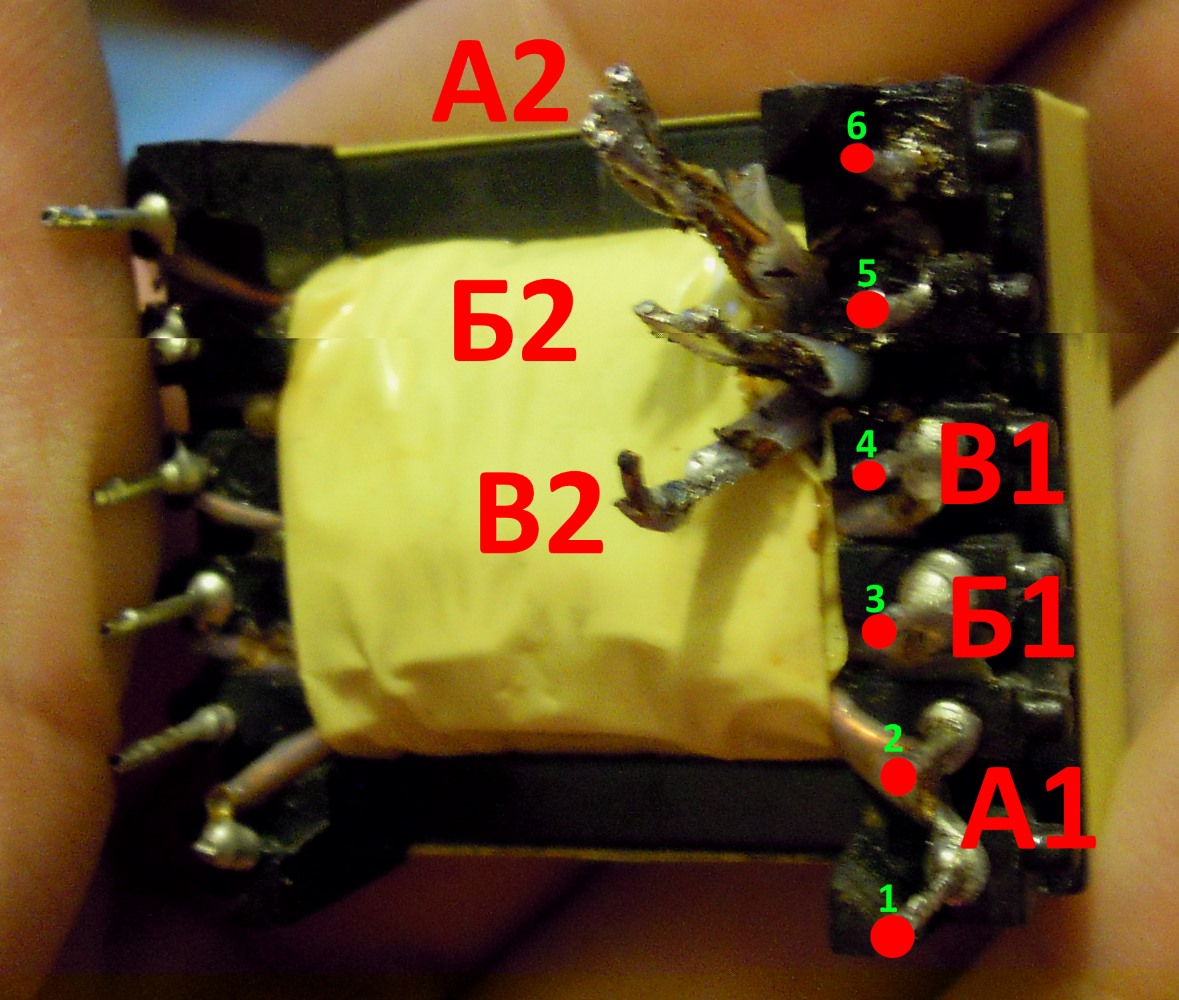

Не, там все жестко напаяно на транс. Вот фотка, эти 2 провода отпаяны от 5-го пина. А надо: 3-й отпаять от транс, соединить с одним из них и заизолировать в воздухе. Оставшийся запаять на 5-й. Доработка минимальна. Все удобно, 2 провода соединить на внутр. стороне транса.

а 5 вольт очень нужны с этой стороны?
Там как бы нужны только два конца транса для достижения цели.
Если для логики шд драйвера, так и дежурка пройдёт? не?
Или 317 поставить..

Dmitry__ писал(а):Если их все соединить послед., то получаем дополнительно 5в без изменения режимов.

12+5+5 разве не 22?
тогда 22*1.3 = 28

Dmitry__ писал(а):Ну не маладец йа?

вот перепаяем, там видно будет )))

Добавлено спустя 3 минуты 38 секунд:

Dmitry__ писал(а):Вот фотка, эти 2 провода отпаяны от 5-го пина.

отпаяно два, а по картинке на 5 пин тока один конец приходит...

Добавлено спустя 12 минут 43 секунды:

Myp писал(а):

Dmitry__ писал(а):Если их все соединить послед., то получаем дополнительно 5в без изменения режимов.

12+5+5 разве не 22?

ааа, увидел
там 12в и так уже из двух обмоток сделано.

может проще перемотать транс и плату переделать? с такими попроще

хотя можно же порыть какие нюансы с намоткой люмуниевой или медной лентой, не нужно будет трансформатор варить и склеивать.
ещё на будущее - когда такие маленькие токи, так вполне можно подумать какой ещё блок лучше взять. допустим блоки от ноутов не очень любят ремонтировать - они клееные и детали внутри залиты каким-то резиноподобным полимером. а поломкой легко может быть просто перебитый провод. из плюшек это в них нет кучи лишних напряжений и в зависимости от схемы переделка может свестись к замене одного резистора. ещё есть варианты с блоками из струйников. в стареньких прожорливых (~200вт) тфт мониках может на 24в блок быть. я вот такой с битой матрицей покупал, в нём по 24в до 6а.

Простите, что вмешиваюсь, не проще так поступить? Это же всё-таки БП должно быть с норм надежностью...

Myp писал(а):отпаяно два, а по картинке на 5 пин тока один конец приходит...

Ну это я картинку криво нарисовал

Myp писал(а):ааа, увидел
там 12в и так уже из двух обмоток сделано.

Во-во. Скажем так: 5в + 7в + 5в = 17в.

Madf писал(а):Простите, что вмешиваюсь, не проще так поступить?

Ой, а чавой это али вместо ссылки, выдает картинку с паролем и емаил? Они ку-ку?
Ссылку не увидел, но намек понял, отвечаю:

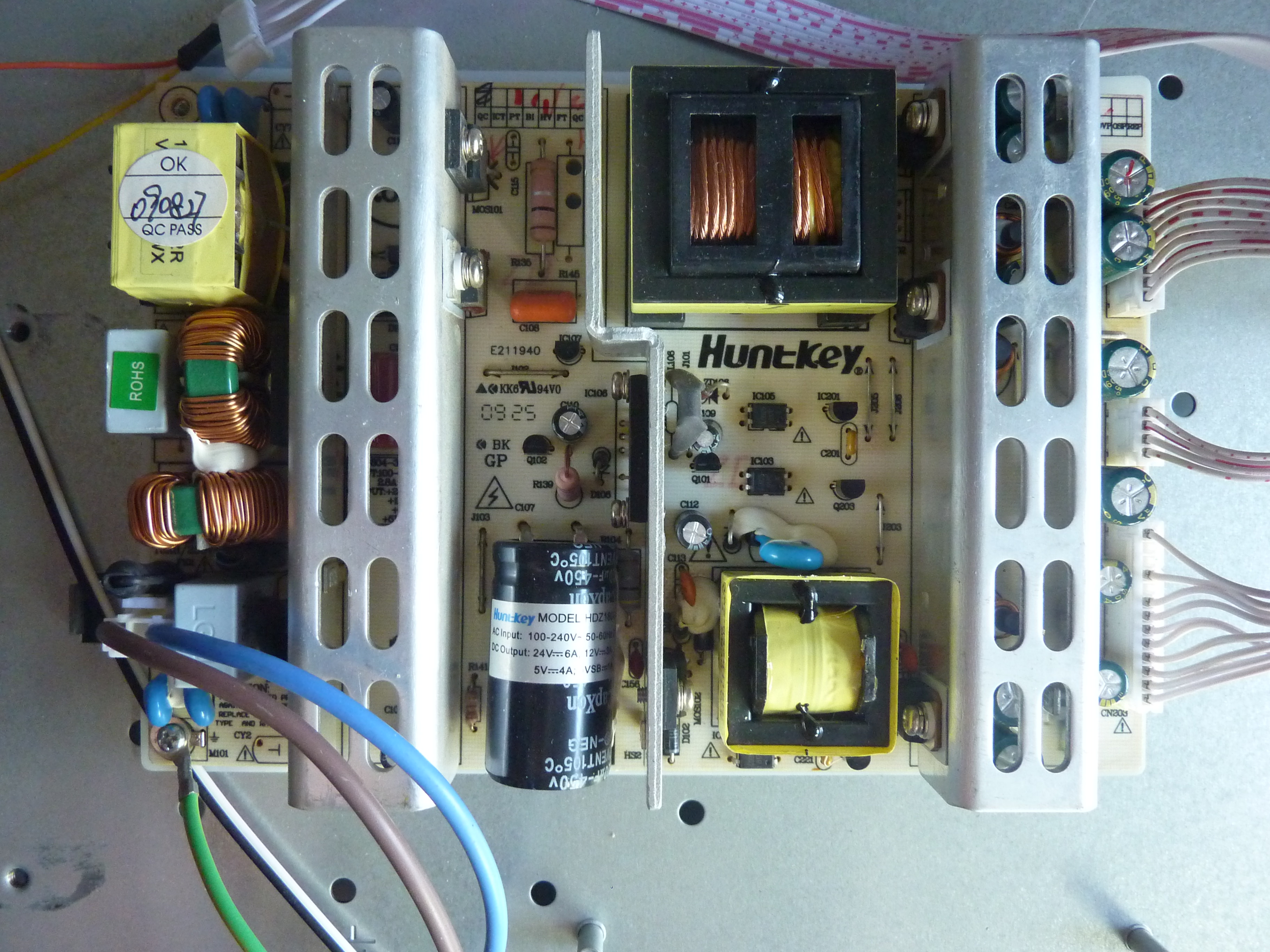

Лично я пытаюсь хоть как-то возместить деньги 2800р. (2450 блок + 350 доставка), чтоб не валялось дорогим ненужным хламом. Я думал, что там классический комп. бп в слим корпусе. А так согласен и с тобой и с Angel71 - проще купить на али.
Но есть и положительный момент: Полностью автономный бп дежурки с приличной мощностью 10 ватт. Мощный, регулируемый в больших пределах 2-й канал и свободное место в виде платы управления, куда можно воткнуть ардуину мини. Получаем приличный кусок распределенного 3д принтера - контроллер подогрева стола с постоянным регулируемым напряжением (не ШИМ). А еще, если на этот бп поставить готовый цифровой вольтметр, то получаем конфетку. Одним словом, что только не придумаешь, чтоб не признаваться себе, что лопухнулся

Dmitry__ писал(а):Ссылку не увидел

Там: "AC DC адаптер питания на 36в, ток 4.5А с кольцом фильтром, 1256,84 руб. (доставка бесплатная".



Есть дешевле варианты и с технологическими БП (не в корпусах).

зы: ну это понятное желание, то что на полке лежит - приспособить.

Madf писал(а):Простите, что вмешиваюсь, не проще так поступить?

Москвичи... да мне ради такого блока питания придётся месяц одним чаем без сахара обедать

Добавлено спустя 2 часа 59 минут 8 секунд:

Dmitry__ писал(а):

Myp писал(а):отпаяно два, а по картинке на 5 пин тока один конец приходит...

Ну это я картинку криво нарисовал

и как теперь быть? отпаял трансформатор, а какие обмотки куда девать не знаю

Пытался найти ништяки по теме в своих проектах на диске. Всё что нашёл, в файле.
Вдруг кому пригодится(если разберётся что к чему )

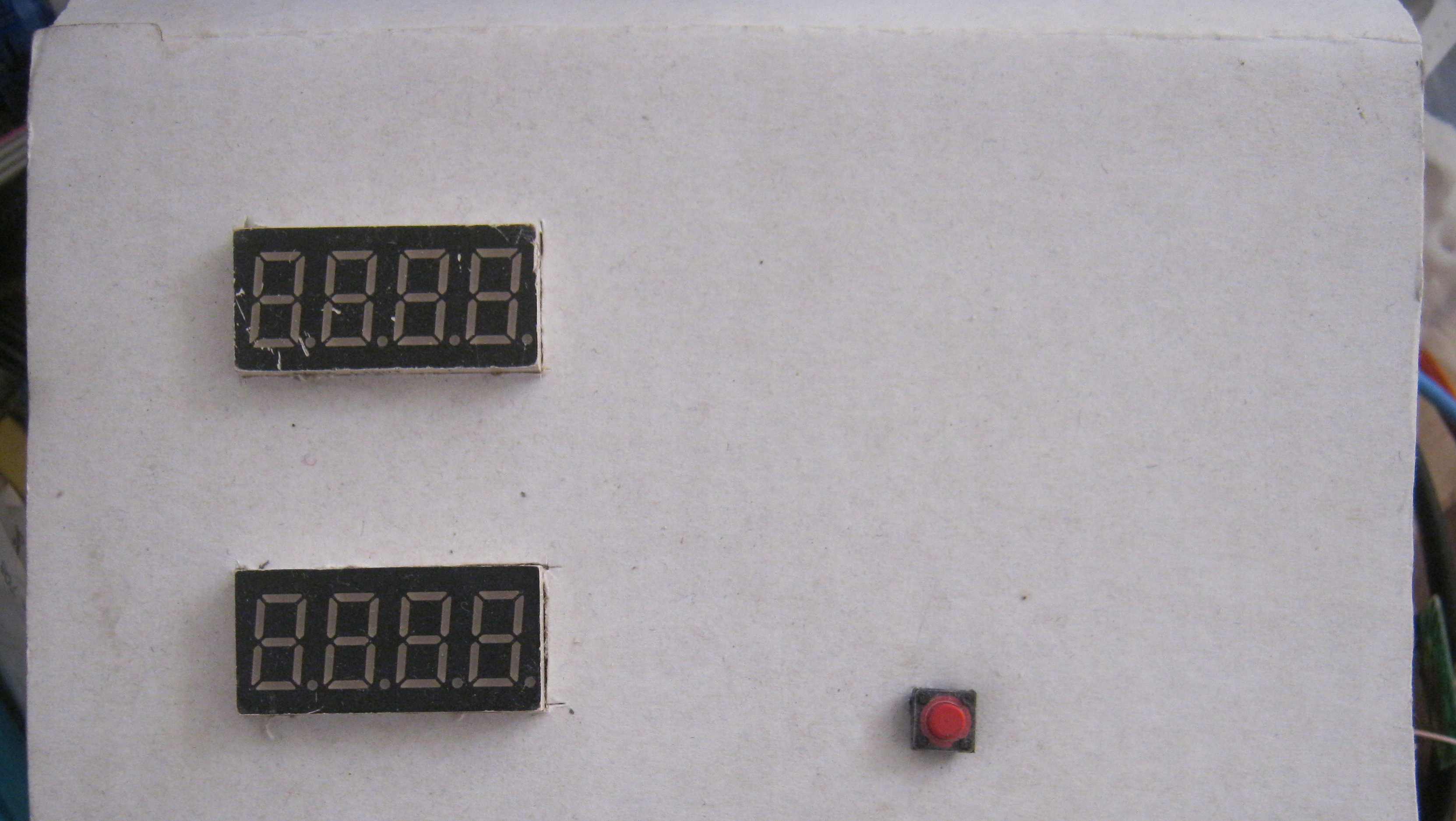

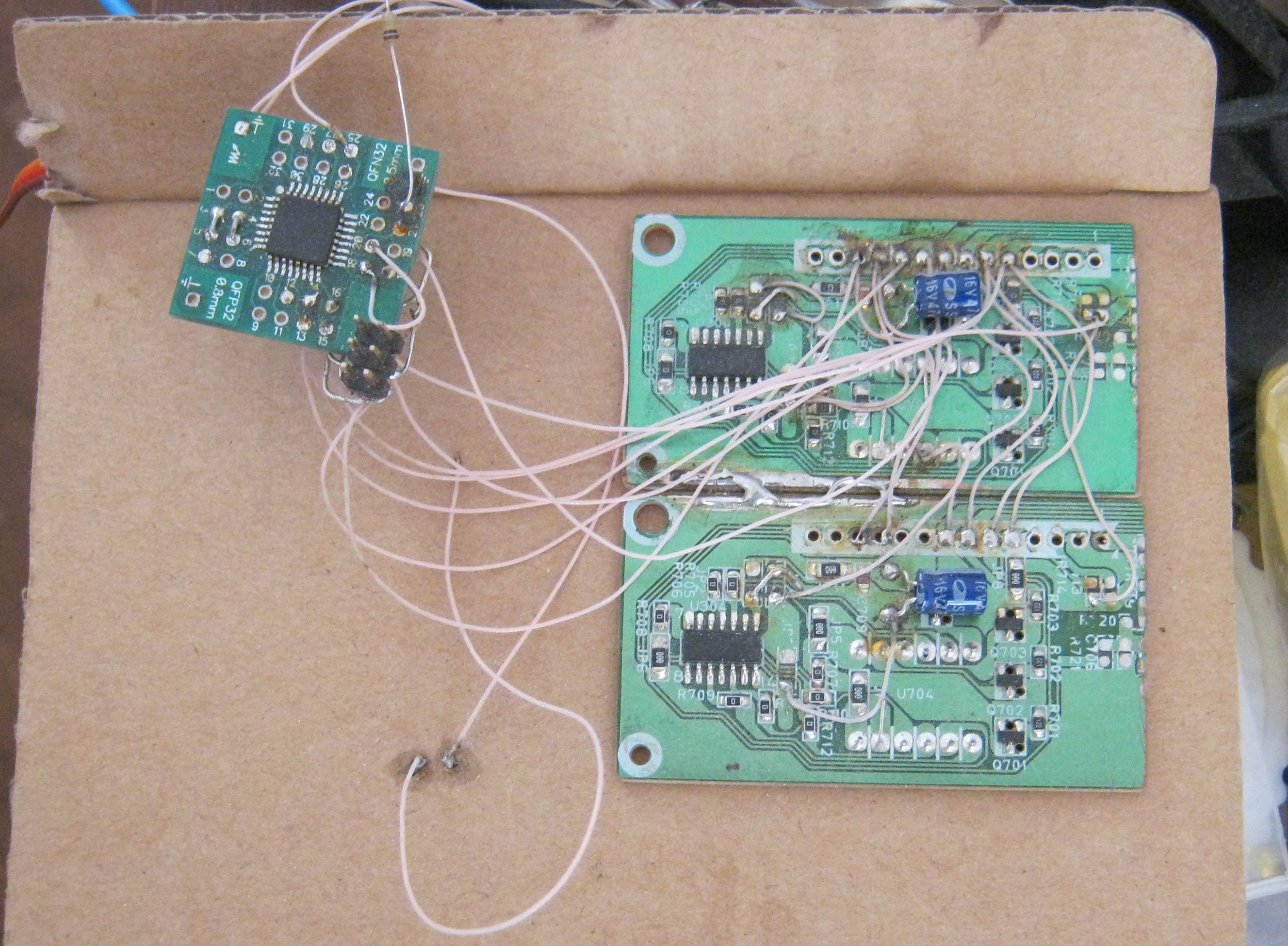

В общем, там тема была использовать панельки от тв тюнеров(их выкидывали не мало в сц). Из обрезков слепил вольт_ампер_метр.
Файлы очень непонятные мне сейчас, но может кому будет в тему.
Суть прошивки была - переместить запятую. Для 8-ми бит это особой погоды не делает, но планка была на четыре знака и хотелось, чтобы сотка плясала, а не десятка.
..да фиг его знает чё я там мудрил

короче я распаял 5 и 6 пины и теперь у меня 3 отдельные обмотки и чё дальше я не знаю

Тебе нужны крайние выводы(если смотреть по схеме)
