**KiCom** » 04 сен 2006, 16:04

Есть куча этих микросхем, мне изветсно что это логика 4 И-НЕ, но вот распиновку я найти не смог может у кого есть бумажные справочники где есть маркировка?

**Johnny Bravo** » 04 сен 2006, 16:24

Enjoy!

**KiCom** » 04 сен 2006, 17:02

Благодарю

**KiCom** » 05 сен 2006, 12:51

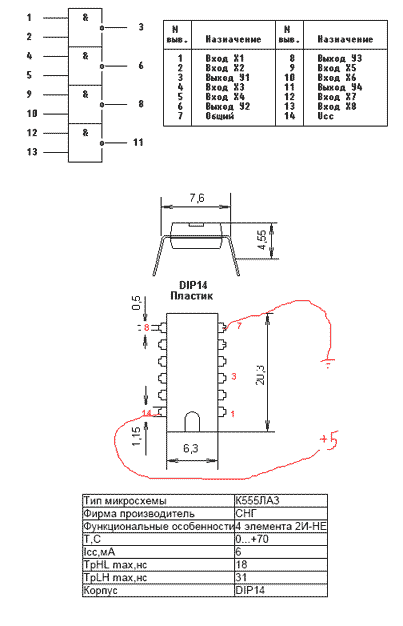

Посмотрел даташит, припоял, не работает, может нумерацию не от туда начал. Прикрепил файл как я считал и продключал, как я понимаю на ножке 3 должен быть +5 вольт относительно земли, а там 0.1 вольт

**Johnny Bravo** » 05 сен 2006, 13:30

На картинке пронумеровано верно. На пине3 "1" если на 1 и 2 "0" . А в живую 1 и 2 на землю закинуты? На другой микрухе пробовали?

**avr123.nm.ru** » 05 сен 2006, 13:42

KiCom писал(а):не работает

в чем это выражается ?

**KiCom** » 05 сен 2006, 18:16

Да косяк был в том что ножки 1 и 2 висели в воздухе. Только что припаял их к земле на выходе получил лог.1

**Tracer** » 07 сен 2006, 16:03

Правильно сделал - МОЛОДЕЦ

PS У TTL логики - нога в воздухе - "1" :о))
