Сабж. Довольно часто приходится питать устройство от обычной розетки 220 вольт. Когда это солидный девайс - естественно ставится блок питания. Но что делать, когда нужно запитать маленький контроллер с индикатором или релюшкой упавления светом например? Не ставить же к нему здоровенных размеров трансформатор? Ведь должны быть другие способы питания таких маломощных нагрузок...  :roll:

курс - проекты телесистем - проект 42

Хм... Как я и думал - резисторы и стабилитроны. Только возникает вопрос - как это рассчитывать? Хотелось бы чтоб от этого работала релюшка, но не перекосит ли она всю схему?

проще в симуляторе посмотреть токи и напряжения чем расчитывать с ошибками и по неверным формулам.

Эх... Пойду искать в симуляторе розетку...  :roll:

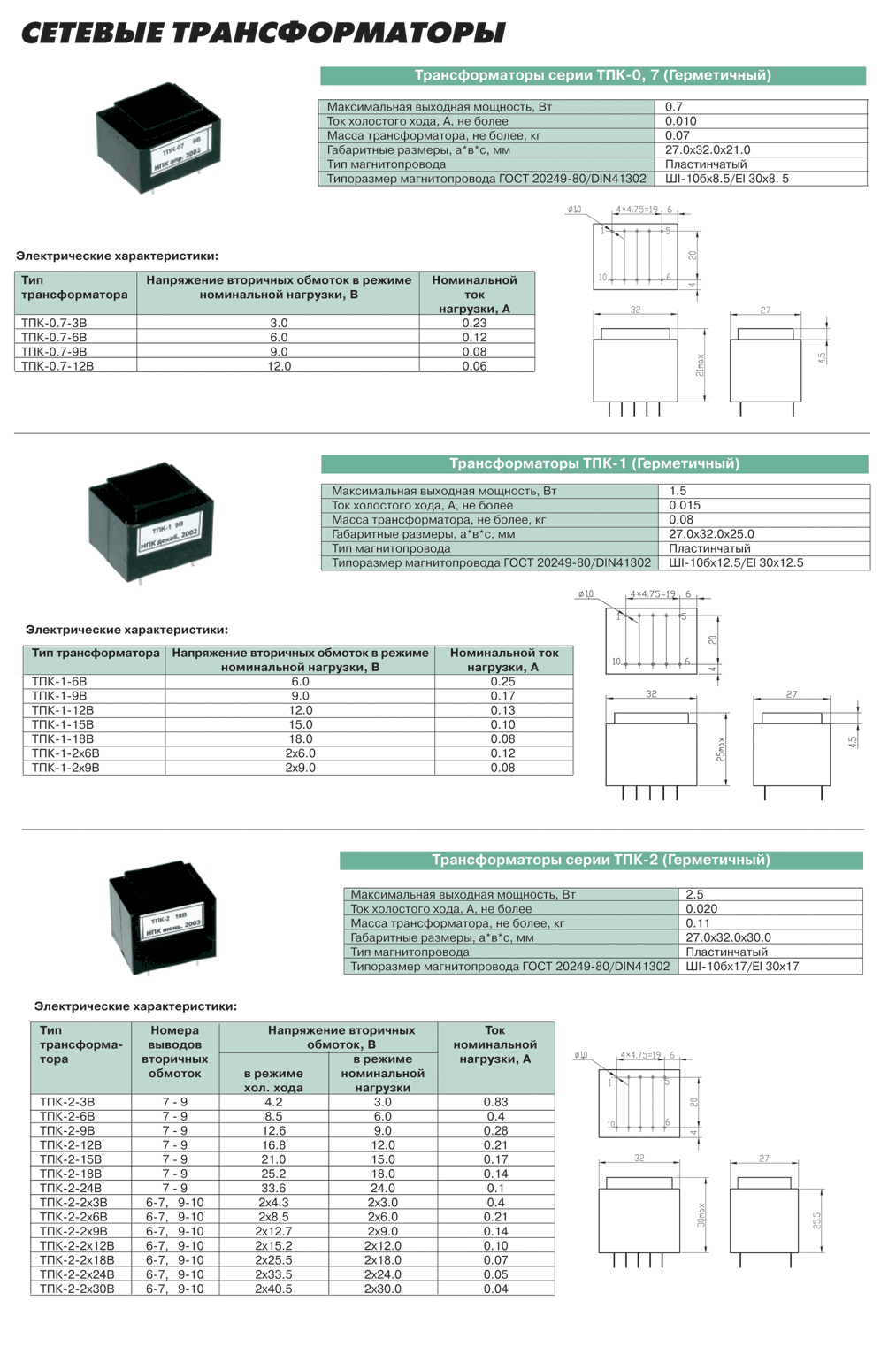

Можно всякие госящие конденсаторы, резисторы, стабилитроны... Но тогда не будет отвязки от сети и с большой вероятностью токнет стуком.  Я использую трансформаторы, стоят недорого работают без проблем. ТПК-0,7 стоит около 60, размеры минимальные, не греется, не гудит, в общем рекомендую.
А вместо релюхи лучше использовать оптопару+симистр. Подобная конструкция
(тпк-0.7, кренка, tiny2313, TSOP,  moc3061, bt138) уже год работает без проблем.

PS: эта штука легко поместитась в корпусе от сетевого адаптера

Чтоб лишние резисторы не греть, можно поставить вместо гасящего резистора неполярный конденсатор с рабочим напряжением порядка 400 В для розетки 220 В. Так советуют в советских журналах вроде МК, правда применительно к лампам накаливания.

я рекомендую резистор 47-68 ом затем конденсатор 1 мкФ запараллеленый резистором 1 МОм  потом два диода - по схеме удвоителя, далее конденсатор 330 - 470 мкФ и стабилитрон.

Если стабилитрон поставить не на 5 вольт а на 15 например то можно поставить еще и стабилизатор обычный 78L05.

Какой ток может обеспечить ээта схема советую проверить в симуляторе.

Но ведь не будет гальванической развязки, что неужели нормальный блок питания стоит больше чем увереность того не долбанет 220 вольт?

в таких изделиях как выключатель освещения это оправдано и применяется и сертифицируется.

Хм... А если к такой схеме подцепить еще и сенсор касания - значит от него будет током бить? Тогда не, не катит... =( Эх, пойду запихивать трансформатор в пространство внутри обычного выключателя света...

Я где-то видел интересное бестрансформаторное решение с развязкой - оптопары в питании!

-= Александр =- писал(а):значит от него будет током бить?

Ток зависит от ЭДС и сопротивления цепи.

-= Александр =- писал(а):...значит от него будет током бить...

См. в интернете "сенсорный выключатель на МТХ". Там стоит резистор порядка 1 МОм, и ни при каких раскладах не ударит током (220/1000000=0,22 мА, порог чувствительности человека 1 мА)

Александр как ты решили свою проблему с питанием? Столкнулся с такой-же проблемой, очень мало места а нужно питаться от 220 В.
