**Evgeniy80** » 25 ноя 2015, 17:32

Здравствуйте! Подскажите, как расположить диоды?
https://www.dropbox.com/s/ek7bedhx9taow ... 9.png?dl=0
Что это за скобка такая?

**setar** » 25 ноя 2015, 17:46

"Нам не удается найти то, что вы ищете."

**Evgeniy80** » 25 ноя 2015, 17:52

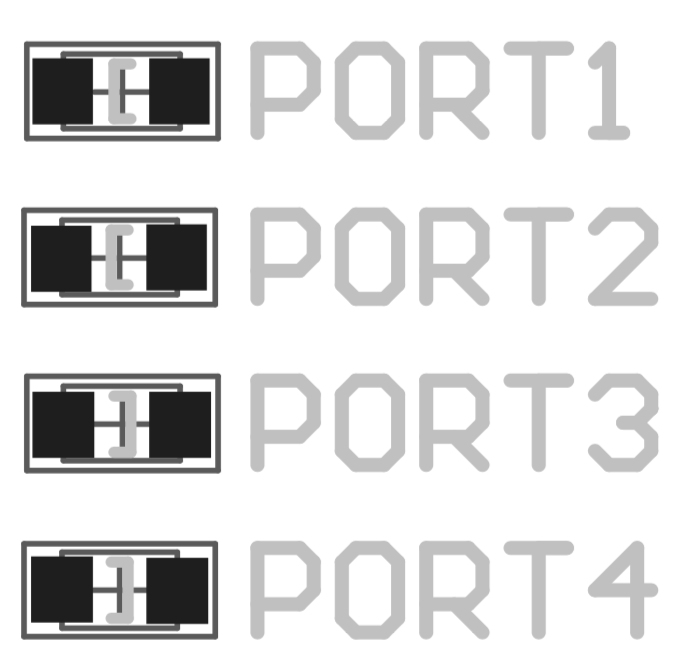

Сюда картинку тогда добавлю
Не понимаю, куда + а куда -

**Angel71** » 25 ноя 2015, 18:16

два верхних в одну сторону, два нижних в другую. а вычислить элементарно - открыть схему или печатку и посмотреть.

**Evgeniy80** » 25 ноя 2015, 18:21

Бредовое обозначение, никогда с таким не сталкивался

Добавлено спустя 3 минуты 20 секунд:

Angel71 писал(а):два верхних в одну сторону, два нижних в другую. а вычислить элементарно - открыть схему или печатку и посмотреть.

можно на почту кинуть? глянете?
сюда не влазит файл(
гербер и монтажные

**Angel71** » 25 ноя 2015, 18:23

принтскрин или файлообменники (дропбокс, яндекс диск и прочее). только что там смотреть? если это питание, то смотрите где + и земля. если данные, так направление. раз взялись за паяльник, так в такие элементарные вещи должны вникать.

**Evgeniy80** » 25 ноя 2015, 18:27

Angel71 писал(а):принтскрин или файлообменники (дропбокс, яндекс диск и прочее).

В личку кинул ссылку на дропбокс

**Angel71** » 25 ноя 2015, 18:51

http://mayhewlabs.com/webGerber/
это светодиоды, такие же как и act и led2. подсказываю - земля частенько это большие сплошные полигоны.

**Evgeniy80** » 25 ноя 2015, 19:16

Angel71 писал(а):http://mayhewlabs.com/webGerber/
это светодиоды, такие же как и act и led2. подсказываю - земля частенько это большие сплошные полигоны.

Спасибо большое! Удалось разобраться)

**Zusul86** » 25 ноя 2015, 19:20

Evgeniy80 писал(а):Не понимаю, куда + а куда -

Судя по картинке что приложил ангел71, диоды соединены по два встречно в параллель. Правильно расшифруете маркировку или нет работать будет, если это действительно светодиоды максимум что будет не так - смысловое значение индикации.

**Madf** » 26 ноя 2015, 13:41

А в гугле всё есть:

Ближе к концу.

**Angel71** » 26 ноя 2015, 13:54

есть куча стандартных обозначений, только ими почти не пользуются. по памяти только электролиты и всё.
