Я вот все думаю, куда деваются базовые резисторы в классическом мультивибраторе? Все меньше и меньше в интернетах картинок с правильной схемой
![Crying or Very sad :cry:](http://roboforum.ru/images/smilies/cray.gif)

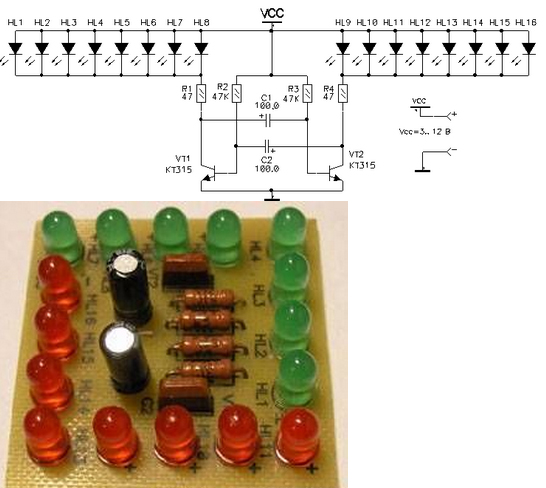

Ведь кормить базу транзистора через низкоомную нагрузку + 47ом + 100мкф. - может и поплохеть бедному кт315. А потом понял, школота модернизируют стандартную схему мультивибратора с высокоомными выходами
![Smile :)](http://roboforum.ru/images/smilies/smile.gif)
Вот так выглядит стандартный мультивибратор с высокоомным выходом, тут все правильно, rk1,rk2 - высокоомные:
![Изображение](http://lib2.podelise.ru/tw_files2/urls_566/7/d-6163/6163_html_77a44b8.png)
Как только эти резисторы меняются на мегаваттные пыхающие лампы/светодиоды, то в базах транзисторов должон появляться токоогранич. резисторы. Вот так:
![Изображение](http://do.gendocs.ru/pars_docs/tw_refs/225/224322/224322_html_ma56e398.png)
И еще, диоды нельзя параллелить, ну, т.е. можно если они все одинаковые, из одной партии, но надо так, т.е. каждый диод должен иметь свой выравнивающий резистор.
![Изображение](http://do.gendocs.ru/pars_docs/tw_refs/225/224322/224322_html_m778cad6d.png)
Ибо у диодов немного разная ВАХ. И при параллельном соединении без резисторов, одни будут гореть ярче, другие меньше, а третьи - пытаться сгореть.
