-= Александр =- писал(а):Я всегда их от балды одним концом соединял и все прекрасно работало.

Ток-то переменный, после диодного моста картинка получается везде одинаковая.

да-а-а-а .......

"Нифига!!! се."
Не пойму такого удивления?!

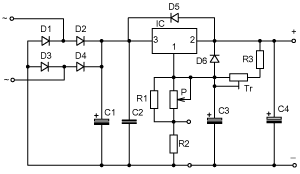

В наборе мастера (ссылка Vovan'а) и используется схема Греца (D1-D4). Вполне хорошая схема простого БП. Можно что-то вроде сделать, только на защитных диодах (D5-D6) лучше не экономить.

"А ЧТО ЕСЛИ ИСПОЛЬЗОВАТЬ стабилизаторы на транзисторах"
А к чему его подключать будем?

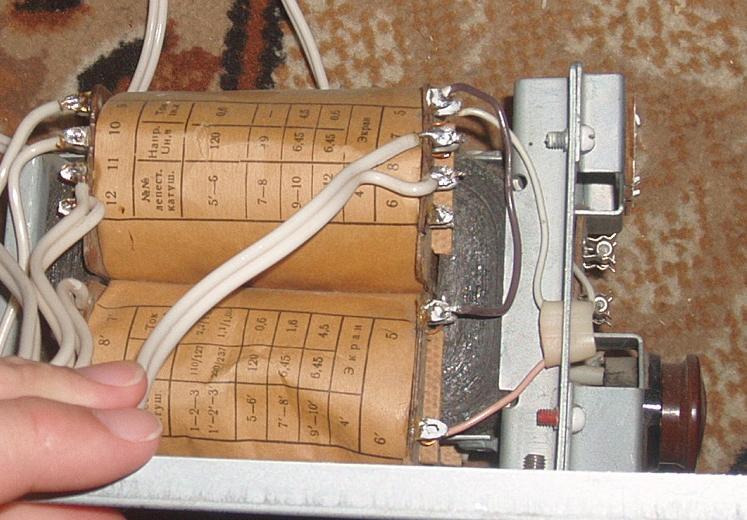

Трансфоматор от лампового телика
на нем 8 обмоток есть
6,5В на 0.5А и 4.5А
120в на 0.5А
почему где 49В не указан ток
В принципе я соединю две по 6.5 получу
~12-13 с током 0.5А

И такую дуру ради 0.5 А ??? Купи нормальный готовый трансформатор. Рекомендую ТПК - небольшие, абсолютно бесшумные (полностью залиты) или ТТП - минимальные размеры и вес.

Стоят недорого. Подробнее тут
http://www.chipdip.ru/library/files/109 ... 464232.pdf

Или накрайняк китайский блок питания.

Думаю его перемотать.
Но там есть 6.5В на 4.5 А
Куда мне блок больше 2х Ампер

А какова разность потенциалов между небом и землей
в момент извержения молнии?

radonv писал(а):А какова разность потенциалов между небом и землей
в момент извержения молнии?

А что, хотите ее в кондер и разряжать по-маленьку, вместо трансформаторов всяких?
Вроде едницы-сотни МВ.
А теперь по теме - можно как dx40 сказал, если габариты важны. Но судя по тр-ру который у тя есть... лучше почти готовый БП от компа взять.

Купить нормальный БП не проблема. Протсо опыту хочется понабраться. А где набираться; у вас.
Так вот.

Если соединю параллельно две обмотки 6В, 0.5А
получу 6В 1А -это нормально или ток нужен больше
(относит магазинных БП).
Потом соединю последовательно две обмотки  6В, 4.5А
получу 12В, 4.5А так

avr123.nm.ru писал(а):

-= Александр =- писал(а):Я всегда их от балды одним концом соединял и все прекрасно работало.

Ток-то переменный, после диодного моста картинка получается везде одинаковая.

да-а-а-а .......

Ну, имеется ввиду что каждое напряжение выпрямляется и стабилизируется отдельно, а потом все земли в кучу. Иначе переключение грубое очень будет...  :roll:

radonv писал(а):А ЧТО ЕСЛИ ИСПОЛЬЗОВАТЬ стабилизаторы на транзисторах
http://qrx.narod.ru/bp/ur_sn.htm

Собирал в свое время такую схемку... Мне не понравилось... Не понравилось управляющим транзистором, ИМХО - слабоват будет!
Да и надо еще вводить защиту по току. Лучший вариант - БП от компьютера.

-= Александр =- писал(а):

avr123.nm.ru писал(а):

-= Александр =- писал(а):Я всегда их от балды одним концом соединял и все прекрасно работало.

Ток-то переменный, после диодного моста картинка получается везде одинаковая.

да-а-а-а .......

Ну, имеется ввиду что каждое напряжение выпрямляется и стабилизируется отдельно, а потом все земли в кучу. Иначе переключение грубое очень будет...  :roll:

ну вы вааащеее ...

Есть же разница

"от балды одним концом"  или

"после выпрямителей + к -  "

Ну блин, для меня это интуитивно понятно что выпрямлять и стабализироваить надло каждое отдельно. Был усталый  и так не подумав и написал... Плохой из меня учитель...  :roll:

странно как-то.

ИМХО лучше сфазировать обмотки и сделать выпрямитель и стабилизатор.

Или диодами и стабилизаторами дом завален ?

в каком смысле завален?
Я просто хочу получить побольше опыта, чем труднее тем лучше
И ещё мне нужно питать ATmega16...

или все такаи взять АТ блок???

radonv писал(а):в каком смысле завален?

в мысле поста на который я ответил
