Duhas писал(а):за такую разводку земли на плате МК надо бить ногами... ну или учить как делать правильно.
все что красное - режем дорожки
все что синее - перемычки по земле, толщину провода среднюю, чтоб не ниточки, но и без фанатизма.
все что желтое - керамические кондеры на ноги МК.. паяем прям на ноги с обратной стороны платы.


в следующий раз пинайте форум перед тем как травить платы )

Лучше учить ) тольк, пардон, насчет цветов не понял, это на моей схеме? Там вроде нет желтого.
Платы не травились, это был эксперимент - лазерная гравировка.

ай. я балбес, не вставил картинку )

а имеет значение, что сплошные области у меня ни к чему не подкючены? это просто для экономии времени прожигания лазером я оставил пустые участки.

Желтым показаны места , куда впаять кондеры, правильно?

Duhas писал(а): пинайте форум

а если форум пнет в ответ?!

Добавлено спустя 1 минуту 48 секунд:

hadok писал(а): лазерная гравировка.

отлично! какой станок или параметры лазера?

hadok писал(а):а имеет значение, что сплошные области у меня ни к чему не подкючены?

так я и нарисовал их подключение к GND синими перемычками

hadok писал(а): места , куда впаять кондеры, правильно?

да, это между ножками VCC и GND если я ничего не напутал на плате

Платы делал на фирме вот на таком лазере http://www.newlaser.ru/laser/lc/minimarker2.php за все платы отдал что-то около 8-10 долларов. Единственная сложность- после резки обрабатывал кислотой, что съела мелкие вкрапления (брызги) меди.

Хм, ну смысл переделок я понял, попробую сегодня-завтра допаять. Кстати, а номинал кондеров какой?

от 0.1 до 1 uF, что есть.. есть есть единицы микрофарада - пусть будут они, если нет мелочевки.

И, если не сложно, объясните мне смысл этих переделок: кондеры между +- МК для чего? Пустые зоны вешаем на землю, для чего. Мне важно разобраться так сказать

Вам срочно надо найти и прочитать две книги (для начала): Хоровиц и Хилл "Искусство схемотехники" и Роберт Пиз "Поиск неисправностей ..." точное название не помню. Они всяко лучше объяснят, чем мы.

пустые места, они же "заливка", они же полигоны, удобно подключать к земле, порой вообще все свободное место заливать землей..

кондеры на ногах - МК устройство цифровое, а последние потребляют ток в основном импульсами, чтобы эти импульсы на ходили по длинным (особенно как у вас) дорожкам-антеннам и не создавали помех, а также чтобы у МК всегда рядом был источник напряжения с низким внутренним сопротивлением.

вообще желательно чтобы все земляные выводы МК были собраны на землю около МК, туда уже подключаются питание и нагрузки, желательно одной дорогой питание и одной все нагрузки.

вообще надо погуглить правила разводки печатных плат..

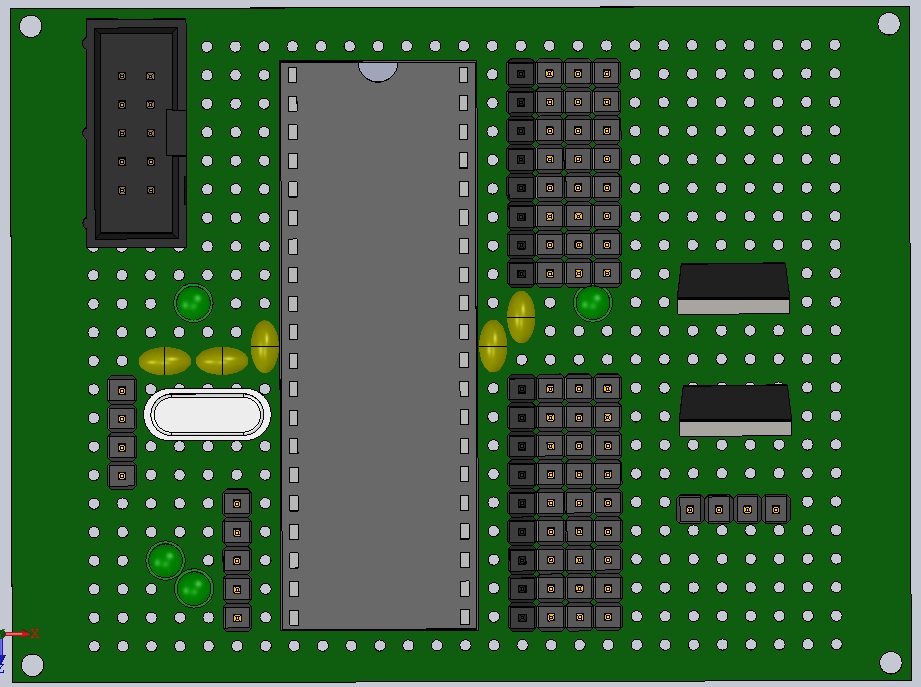

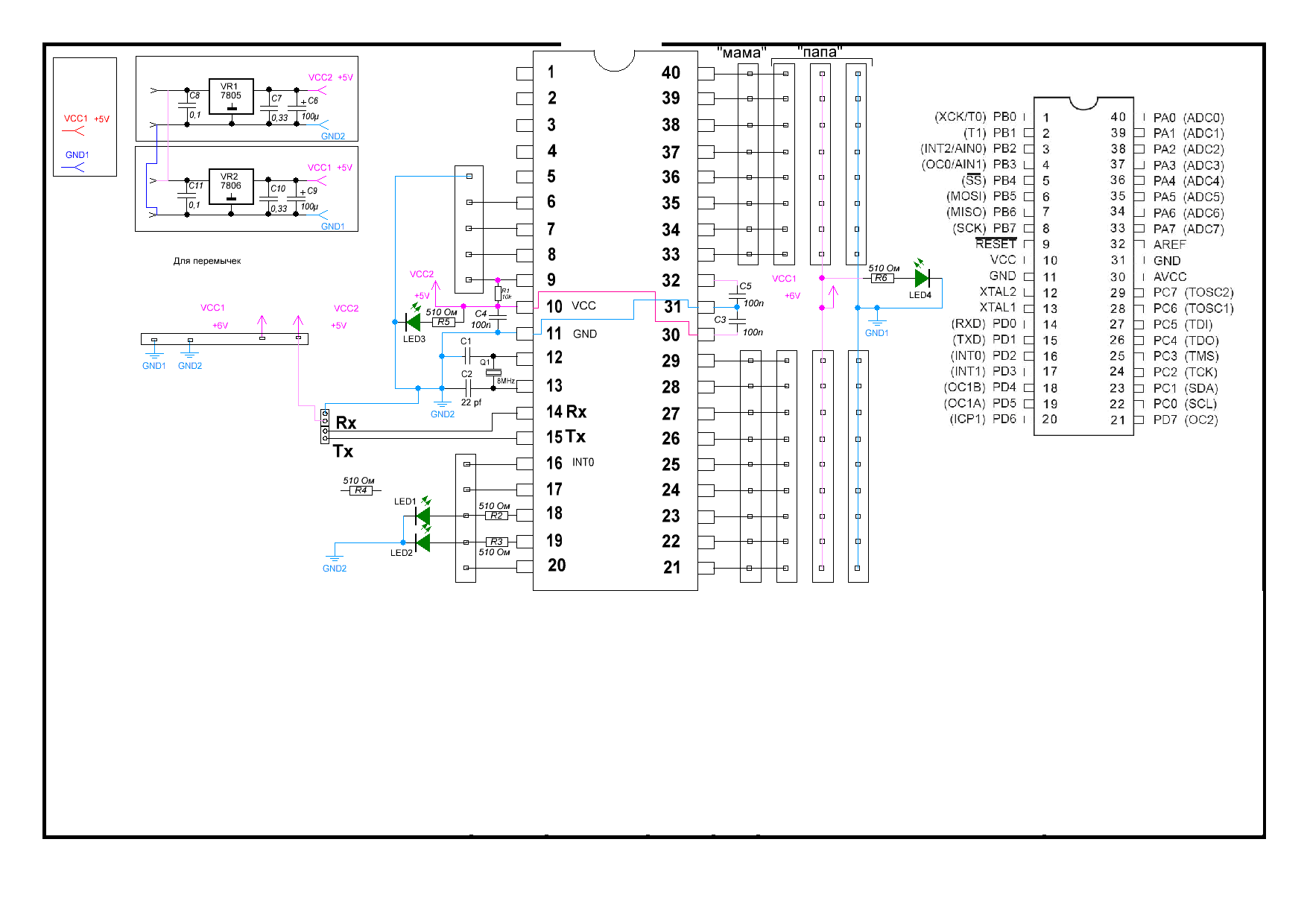

Прошу просмотреть еще одну схему для управления сервоприводами. Какие рекомендации или исправления предложите? Собирать планирую пока на монтажке.

никаких 7806 в питании серв, взорвется нафиг. у вас от чего будет питаться конструкция?

Питание от аккумулятора 6 в, возможно и больше 7,4 например.

сервы вроде бы держат до 7.2, стабилизатор на 7806 не вариант, только если импульсник хотя бы на пару ампер.

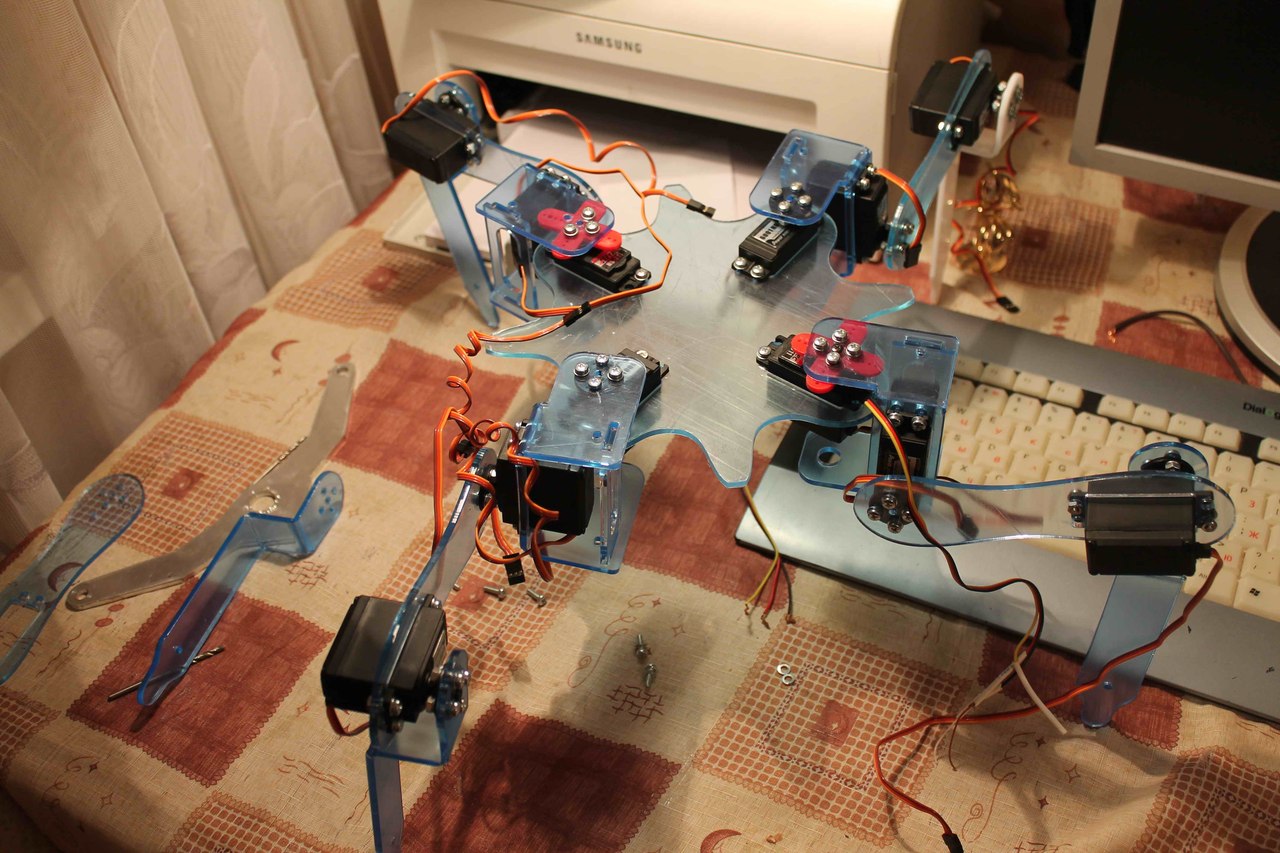

может я и не прав, у вас что за конструкция и какие сервы?

Сервы Power HD 6001MG

Написано что 7 кг/см - потестил одну - еле выдает 3 кг
