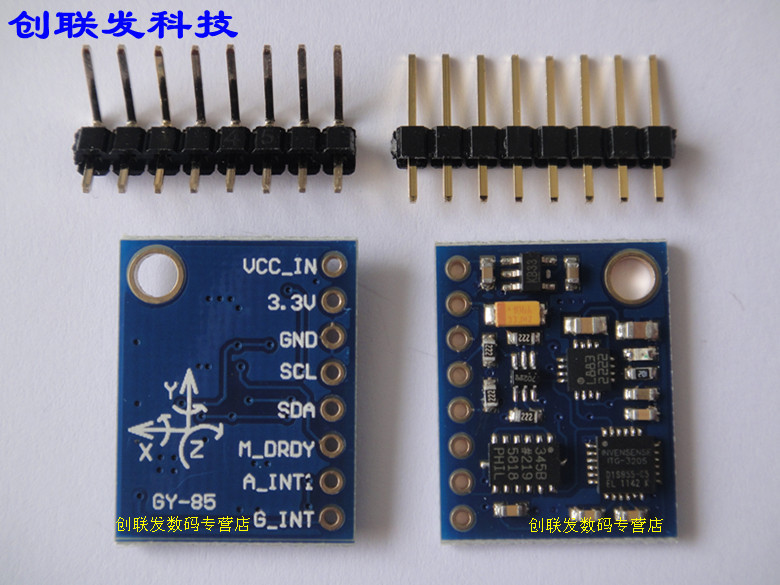

Здравствуйте. Пришел модуль сенсоров GY-85 c ebay. Не могу понять для чего нужны M_DRDY, A_INT, G_INT? VCC_IN это +5в как я понимаю. Но зачем тогда 3.3в? Первый раз имею дело с такой "техникой". Если можно, то объясните на "пальцах" . Спасибо!

Дайте ссылку на схему молуя на описание там все будет. 3,3 это выход со стабилизатора платы, можно что-то от него питать и возмжно плату питать 3,3 вольта от внешнего питания.

avr123.nm.ru писал(а):Дайте ссылку на схему молуя на описание там все будет. 3,3 это выход со стабилизатора платы, можно что-то от него питать и возмжно плату питать 3,3 вольта от внешнего питания.

В том то и дело. Есть только ссылка на ebay и маркировка микросхем на плате.

наверно M_DRDY, A_INT1, G_INT - это выходы: (уточнять в даташитах чипов) "магнетометр дата готовы", и тригеры готовности данных: аеселером, гироскоп.

vcc_in это вход питания 5в, на стабилизатор, который потом понижает до 3.3в для питания платы.
а вход 3.3v это для ситуации когда всё устройство работает на 3.3, тогда можно питание подавать сразу напрямую на 3.3

для надёжности можно прозвонить, контакт 3.3 будет звониться с ножками питания микросхем.

Поддерживаю Мура, на других аналогичных модулях сделано также. Запрашиваемые выводы действительно служат для готовности данных, но без них вполне можно обойтись, достаточно использовать просто шину I2C. Ведь известен период готовности новых данных. Судя по картинкам шелкографии - это гироскоп трехосевой. Но даташит найти надо обязательно, иначе как будете знать в каких регистрах что лежит.

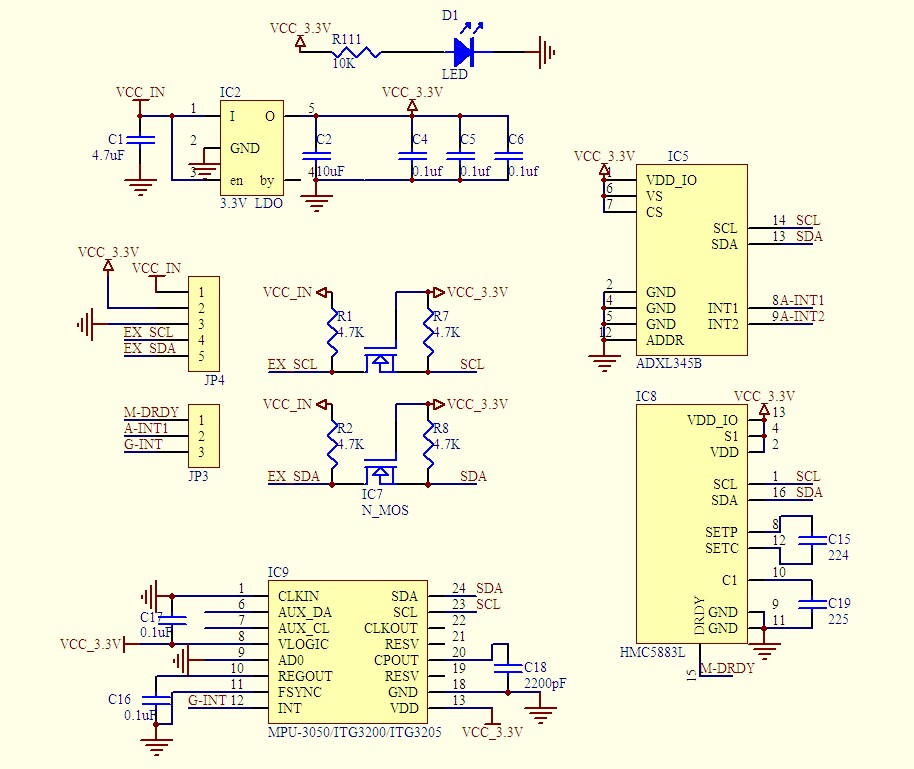

вот один из вариантов модуля
GY-85: ITG320​5 ADXL345 HMC5883L

бывают ли другие его варианты, понятия не имею 85й я ни разу себе не брал и особо не вникал, что он из себя представляет. мне больше нравиться 88й и прочие с mpu6050 и тем более с mpu9150
