смотрю на плату из пылесоса.

на ней микроконтроллер управления симистором + простая схема питания на трансформаторе.
вроде банально питание электроники организовано, трансформатор и на вторичной обмотке диодный мостик и конденсатор потом 7805

смущает что выпрямленный минус, после диодного мостика, через 2 последовательных резистора каждый по 500кОм
идёт на сетевую обмотку трансформатора.
получается что минус платы управления через мегаомный резистор соединён с сетевым 220В

это вот зачем так сделано?

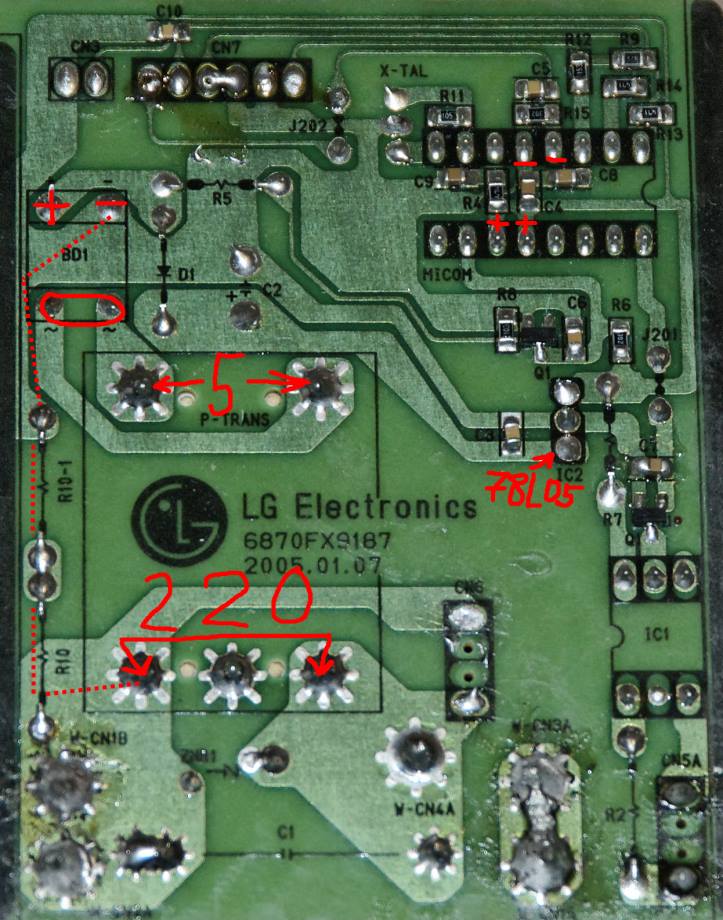

вот фотка платы

Это, скорее всего (фантазирую), для стекания статич. зарядов со вторичной цепи питания в первичную, чтоб во время разряда не прошило транс. Ибо все фазные регуляторы имеют жуткую несимметрию цепей заряд/разряд. Пути накопления заряда в таких схемах - неисповедимы
Эта цепь присутствует во всех схемах LG
http://archive.espec.ws/section807/
За схемы пылесосов лг, поблагодарили Диму 3 раза

Сильно подозреваю, что пылесос может неподеццки так наэлектризоваться чисто механически, пока елосят пластиковой шваброй по коврам. И вот чтобы не шандарахнуло владельца (или электронику) статикой сделали слив в сеть.
Спасибо о великий гуру матораф
