хочу электромагнит для клапана, диаметр максимум 10 мм, длина любая

конструкция такова:
электромагнит двигает неодимовый магнит такого же диаметра, который в свою очередь приделан к клапану и подпружинен
частота срабатывания клапана желается чем больше тем лучше, от 50 Гц и выше.
напряжение питания 18 вольт

собсно вопросы:
диаметр провода потолще? потоньше?
длину катушки побольше? поменьше?

Магнит там не нужен. А в блоге своем я выкладывал расчет соленоидов.

Непонятно диаметр наружный или какой? каков ход сердечника?

вот гугл выдал - расчет соленоидного привода - "Расчет электромагнитного привода постоянного тока с втяжным якорем" - http://imlab.narod.ru/MechSys/EMD_Calc/EMD_Calc.htm

сердечника нет
шток клапана - 3 мм диаметром, клапан срабатывает при нажатии на шток
так как электромагнит умеет только притягивать металл, на торце штока установлен неодимовый магнит
чтобы силой электромагнита отталкивать магнит и нажимать шток.
рабочий ход 1-2 мм
диаметр 10 мм это наружный максимальный диаметр соленоида.

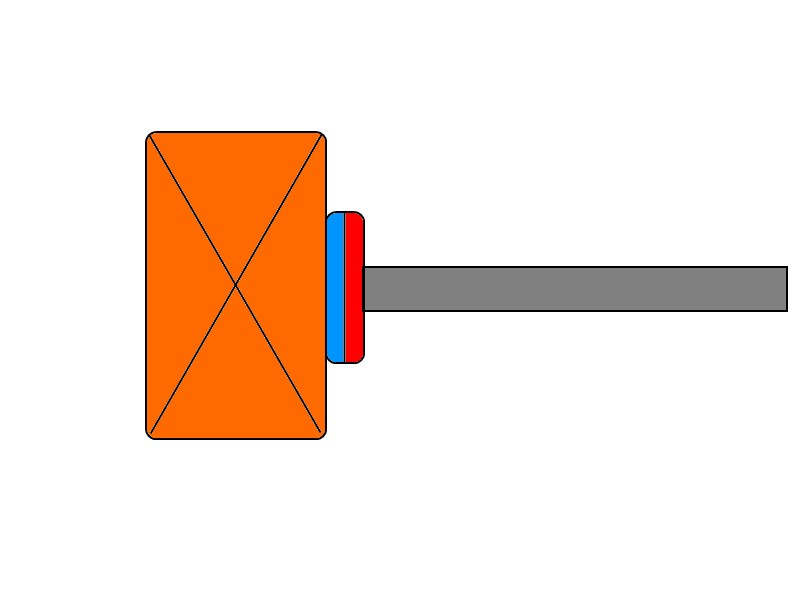

вот картинка:
катушка - магнит - шток

Дак пропусти гвоздеобразный (болтообразный) шток через соленоид и он будет притягивать его шляпку а стержень будет выдвигаться. Расчет по ссылке выше но проще сделать пробную намотку и замерить что к чему.

Соленоид расчет проектирование электромагнитного привода - графики зависимости силы притяжения электромагнита от воздушного зазора, оптимальная катушка соленоида. www.roboforum.ru/post284533.html#p284533
