Добрых всем суток.
Закупили мы переходник USB - RS232 на базе FT232RL, а они ни один не работают!
При замыкании RX-TX в консоль приходят нули, на каждый отосланный байт приходит ноль. Тоже самое если не замыкать, а подключить к девайсу.

Инфо:
Чип: FTDI FT232-RL (1213-C CN480661)
Драйвер скачен с www ftdichip com/Drivers/VCP.htm
ОС ПК: Windows 7 PRO x64

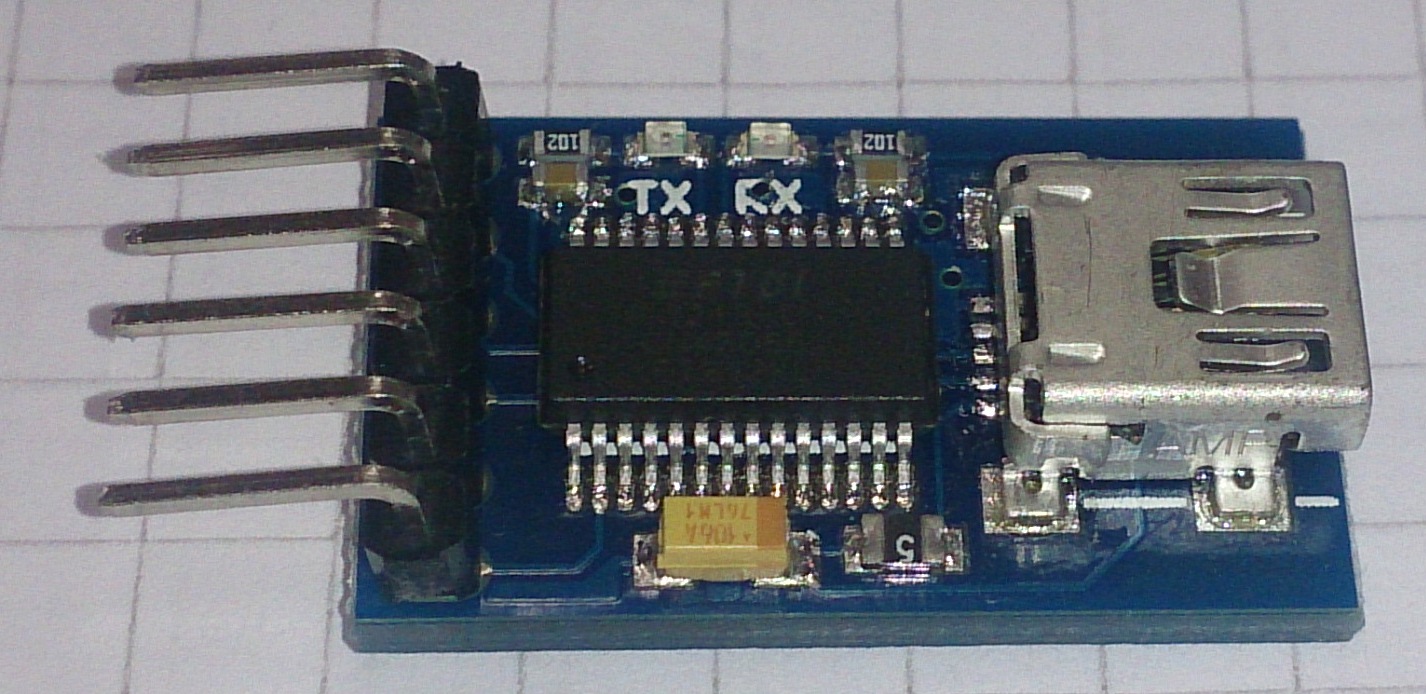

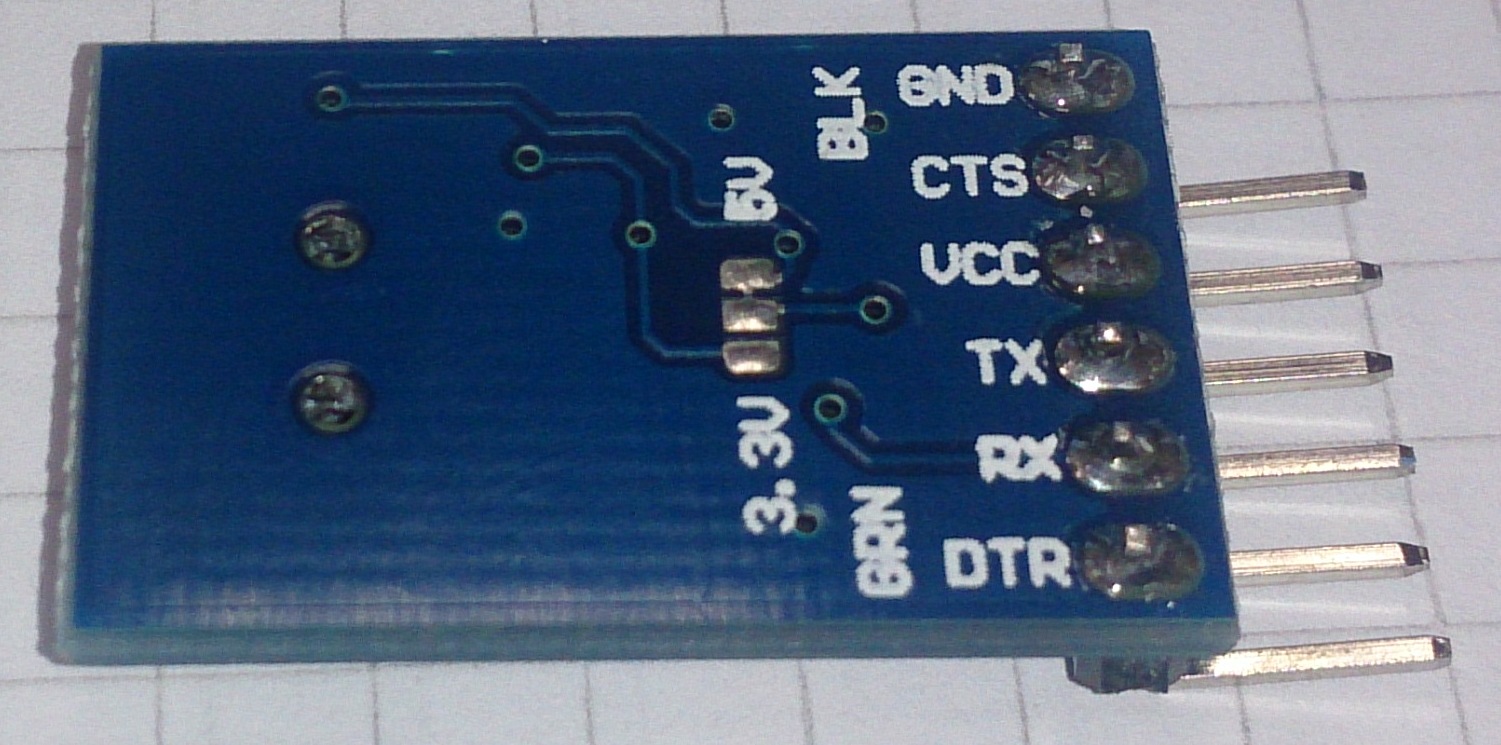

Во вложении прикрепил фото переходника.
P.S. на ПК замечательно работает CP2102 без сбоев.

Помогите если кто знает, а то купили то десяток девайсов.. и время и денег жалко.

у вас он хотя бы определяется нормально, мой разок определился и кирдык. если ещё отзыв не оставили попытайтесь или вернуть или зарефандить хотя бы половину денег. если не нужны dtr и прочие пины, берёте берёте копеечные модули с pl2303 и радуетесь жизни. если нужны и умеете платы делать, берёте чипы pl2303 и паяете. фтдиай, цп и прочие имхо фигня не стоящая своих денег.

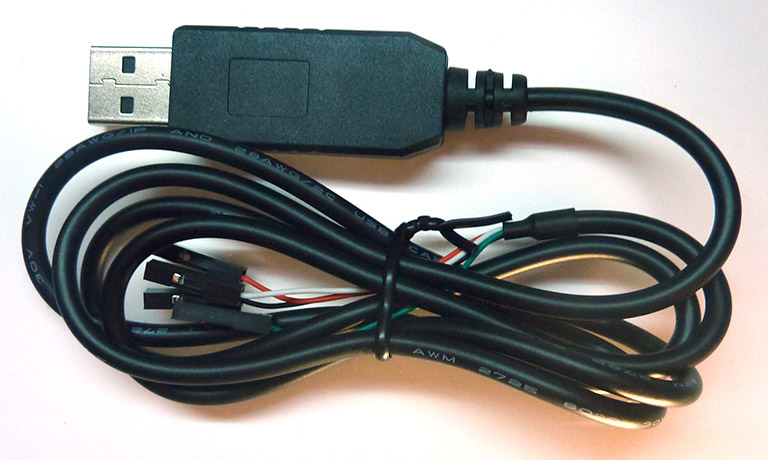

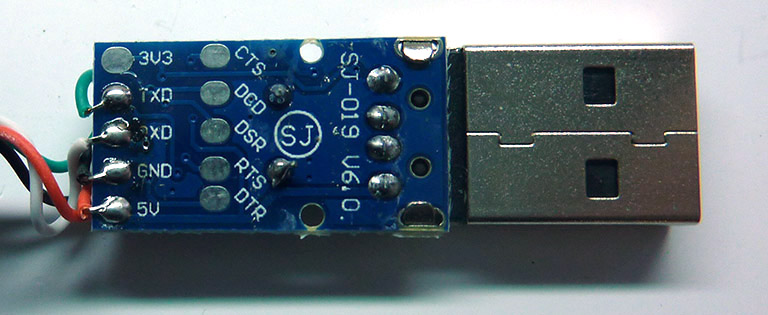

есть такие готовые


но посоветовать не могу, они немного дороговастые

хардварное управление потоком выключено?

Добавлено спустя 7 минут 22 секунды:
у меня FT стабильно работают как и CP

пробовал включать и выключать в разных комбинациях, скорости тоже менял. Нули приходят...

смотрите нет ли КЗ.. может косяк монтажа стабильный.. звоните RX на землю

отпаяйте одну микросхему и проверьте на макетке.
станет ясно в чём косяк

Похоже на багнутый чип. иначе как-то не понятно, как такое может быть.

DarkSilence писал(а):P.S. на ПК замечательно работает CP2102 без сбоев.

Ага-ага. Непосредственно перед НГ всю голову себе сломал, а оказалось, что этот чип заедает байты на длинных передачах(Причем независимо от скорости).
Не знаю, экзкемпляр неудачный или партия чипов такая.

В тех же условиях Prolific PL2303 работает без проблем.

С FTDI работаю, проблем не помню. Но и модули беру на спаркфане, хоть какая-то гарантия от левотни.
Определяются в системе всегда...

FTDI не со всеми чипсетами стабильно работают, я напр его выкинул из 3д принтера ибо при печати некоторых вещей стабильно пороло печать - вис чип.

коллега
действуйте методчино
1.проверьте питание, посмотрите все перемычки по питанию,проверьте выходное напряжение
2.при приеме передаче горят ли светодиоды rx tx
3. что обозначвет возвращает одни нули, зачит ли, что байты приходят
4.каким устройством вы тестиуете? какие режимы на нем установлены rts,cts,dts,databits и прочие,
если возможно проверьте на работающем устройстве
5.если нет никаких приборов -к тх подключите светодиод,через 1 ком. на минус питания,когда ничего не передается - горит,при небольших скоростях, напрмер 9600 и ниже, и длинной посылке -видно как моргает
если все проверите можно сделать выводы
спасибо loox

Сейчас так детально нет времени проверить, но при передачи данных мигают оба светодиода так как надо, раз в консоль приходят нули, значит все так стартовые и стоповые биты передаются. позже осциллом посмотрю.

Может чип не настроен или неправильно (возможно выход прямой, а вход инвертируется или на оборот, впрочем если всегда приходят только нули - то дело не в этом), на сколько я помню, можно скачать приложение с FTDI сайта, которое позволяет рыться в потрохах их продукции. Возможно не во всех, но мало ли..

ft232rl странно что к USB 3.0 конектиться без проблем, а к 2.0 может и с первого раза не прицепиться. с чем может быть связанно?

Сейчас столкнулся с такой же бедой (в терминальную программу на компе из устройства приходят нули и, в свою очередь, вместо отправляемых из компа данных в устройство тоже доходят только нули). Подумал бы, что попался глючный чип/плата/устройство, но это же устройство на другом компе работало без проблем. В результате всяческих изысканий выяснил, что каким-то образом виновата винда (правда, что конкретно - пока не выяснил), потому что:
- при мониторинге USB-шины с помощью UsbPCap-а видно, что от устройства приходят правильные данные (однако, до терминальной программы вместо них доходят одни нули);
- с помощью того же мониторинга видно, что вместо отправляемых данных в пакетиках, идущих в устройство, находятся уже нули;
- при перекидывании USB-устройства (FT-232RL) в виртуальную машину (Ubuntu на VirtualBox) всё работает без нареканий (при перекидывании VirtualBox подменяет драйвера своей заглушкой).
Больше всего похоже на то, что дело в драйверах, но устанавливал я драйвера те же самые, что и на компе, на котором всё работает (даже на всякий случай убеждался, что ftser2k.sys, ftserui2.dll и ещё какая-то dll-ка, сейчас не помню - точно такие же). Кто именно портит всё дело, пока не разобрался (временно обхожусь пробрасыванием порта в виртуальную машину), но проблема однозначно чисто программная.

мож в настройках терминалов приколы какие-то, типа хэндшейков, 2-х стопбитов, четности и т.д.?
