яркость подсветки приборки регулируется переменным резистором 1 кОм
чем меньше сопротивление тем ярче светит
вопрос, как прикрутить автоматическую регулировку яркости?

взял первый попавшийся фоторезистор, он меняет сопротивление от 10 кОм на свету до 100 кОм в темноте.
как-то не очень подходяще...

как можно скрестить обычный резистор с фоторезистором?

у котов такое нашел http://radioskot.ru/publ/avtomaticheskoe_izmenenie_jarkosti_sveta/1-1-0-557
с ne555 вот такую тему http://ledway.ru/topic1439.html вижу, но чтот там возня непонятная. хотя это наверно от воспоминаний размеров irfz44 всё желание вникать отбивает.

Мур, закон Ома! Вляпай в параллель ему других резисторов!
Два уравнения. Rм = 10 Ом =
А, блин. Чем меньше сопротивление, тем ярче светит... Тогда ОУ.

Myp писал(а):как можно скрестить обычный резистор с фоторезистором?

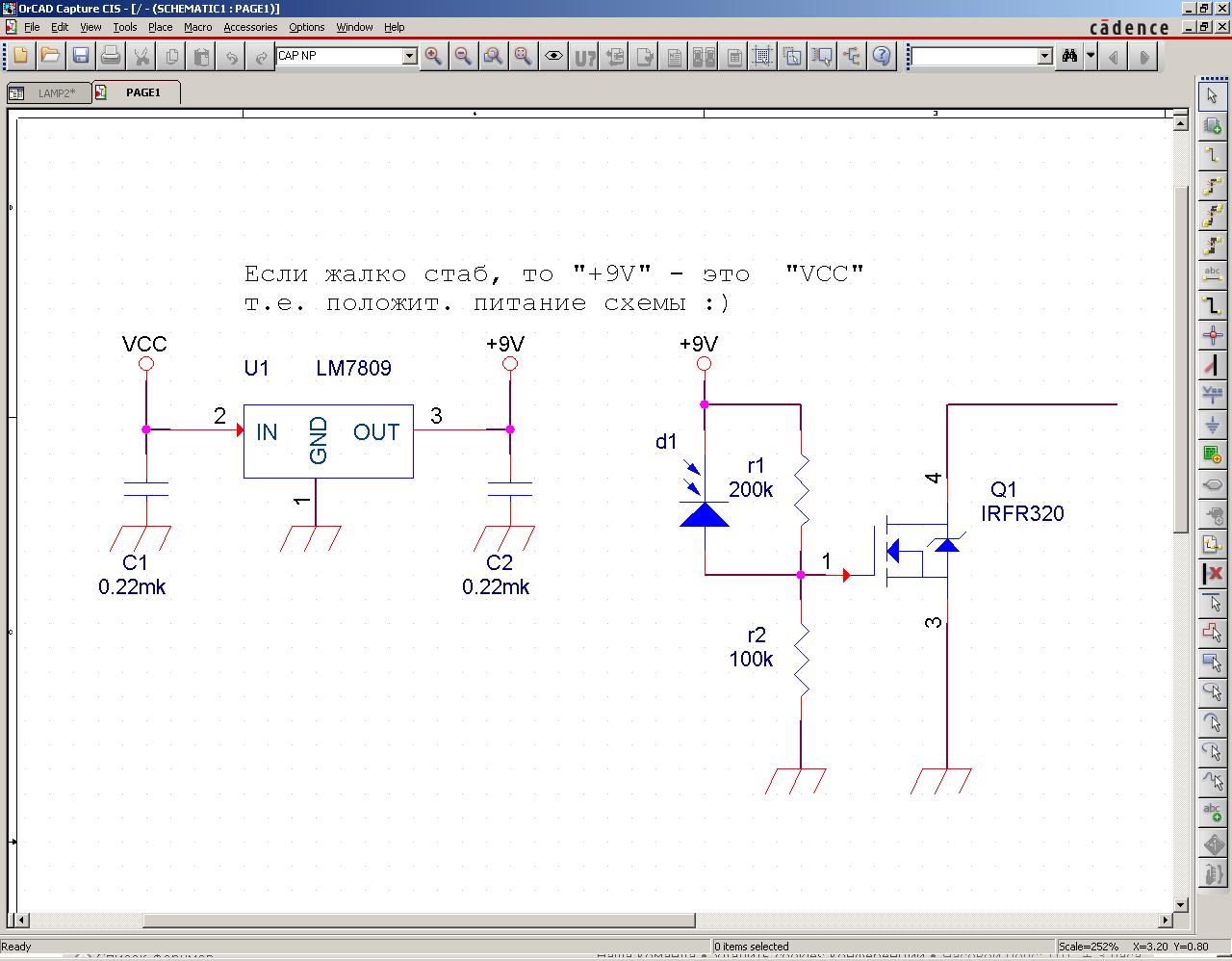

Полевик N полярности, исток на землю, сток через нагрузку (подсветка) на + питания.
Затвор на фоторезистор, 2-й конец фоторезистора на + питания (лучше через какой-нибудь 7805 стаб.). И подтянуть затвор на землю резистором около 100 к. Подбирая этот резистор и резистор подкл. параллельно фоторезистору - добиться желаемого результата. Полевик, наверно, лучше брать не логик левел, а то будет слишком крутая характеристика регулирования...

Добавлено спустя 1 минуту 25 секунд:
А правильные пацаны ставят малоногий микроконтроллер, хоть тиньку avr, хоть pic12f675.

Добавлено спустя 19 минут 22 секунды:
Во
http://yandex.ru/yandsearch?stype=first ... D0%B5&lr=2
http://bigbarrel.ru/%D0%B0%D0%B2%D1%82% ... %82%D0%B8/

мк + фоторезистор + электронный потенциометр. дальше делай чо хошь - хоть регулируй от света, хоть голосом.
http://we.easyelectronics.ru/part/elekt ... eniem.html

ммм, а можно заменить резистор мосфетом?
там внутри свой шим регулятор подсветки уже есть, величина шима задаётся резистором этим внешним.

Myp писал(а):ммм, а можно заменить резистор мосфетом?

Мосфет и есть переменный резистор. Притом довольно линейный. Раньше так регуляторы громкости и делали...


http://radio-house.ucoz.ru/index/prosto ... osti/0-213
http://shemopedia.ru/knopochnyiy-regulyator.html

вот так вот, тупо зарядом кондера на затворе? и не стекало потом? o_O

Конечно стекает, все зависит от качества конденсатора. Во флеш памяти, заряд из затвора полевика по 100 лет стекает
Когда проверяешь полевики мультиметром, заряжая щупом затвор, а потом проверяешь сопротивление канала. Так вот, некоторые полевики по минуте держат заряд, вот такая память в один бит на коленке...

нашёл какой-то мосфет, судя по тестеру он N типа и работает.
осталось малосnь, вяснить куда в жёлтой схеме подключить фоторезистор..

ну куда-куда... На затвор надо подать напряжение. Напряжение создается на резисторе при протекании через него тока.

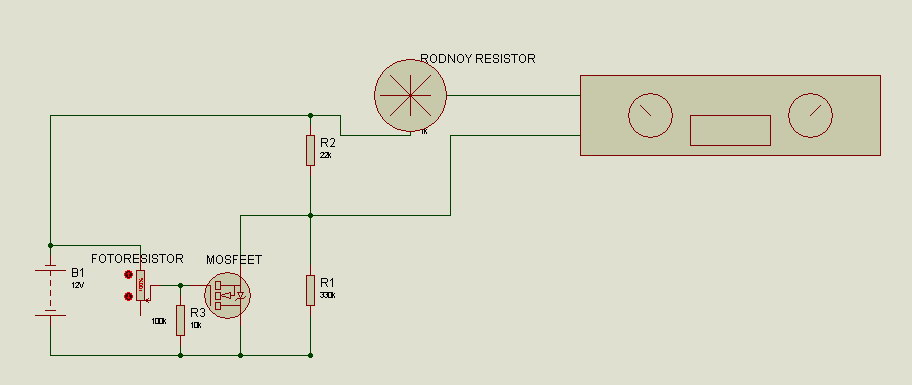

так чтоле
в разрыв провода от родного резистора вставить схему?


а как настроить схему чтобы отрегулировать при какой яркости стала притухать подсветка?
настроить яркость при которой приборка должна севтить тускло.

Если я правильно понимаю, что пишет Дима, то тебе надо по даташиту посмотреть при каких значениях напряжения сопротивление перехода полевика равно нужному тебе. Дальше магическим соежинением фоторезистора и пары обычных резисторов (один в параллель, другой последовательно), ты добиваешься того, что на затворе нужные тебе напряжения.

Схема у тебя неправильная. Выкидываешь родной резистор, а в разрыв пихаешь полевик сток-исток.

Прикол будет, если родной резистор висит не на земле. Хотя если ты схему затвора питаешь от батарейки - пофиг. Только тогда земли не соединяй.

А не верю я, что я такой деревянный. Чем отличается мой рисунок от словесного описания этой же схемы? Ведь все понятно... dccharacter, фраза: "Если я правильно понимаю, что пишет Дима" - ты же все понял, кажись, или объясни мне, как правЕльно надо выражаться, чтоб тебя понимали???

Дим, ты рисуешь, как управлять полевиком. Мур спрашивает, как этот полевик в схему включать. Ае?
