Kanoka писал(а):Вот это я и хотел услышать, потому как не может быть все так просто. Спасибо.
Че там с сервами у тебя, разобрался?

1. напоминаю еще раз, запустится плата и с такой разводкой сможет. просто сильно вероятны сбои, особенно если влючить сильноточные сервы.
2. без схемы тяжко делать анализ. так что боюсь это далеко не все ошибки. я вот еще на твой ресет не смотрел.
3. по поводу серв. вроде к лету собираюсь в москву, там и пределюсь. я пока другого робота ворганю.

Программка для рисования - sPlan - простая и удобная.
Есть у меня

Для Мака?

А чем тебя OrCad неустраивает?

Для мака вообще трудно... Проще какой-нить пентиум-2 для этих дел завести. Стоит копейки, а гемора куда меньшк будет.

А кады всякие - громоздкие они. А в сПлане за 5 минут простенькая схемка рисуется.

Для мака вообще трудно... Проще какой-нить пентиум-2 для этих дел завести. Стоит копейки, а гемора куда меньшк будет.

Это с Пентиумом то гемора меньше?

Программы для рисования схем есть и для Мака, проблема найти удобную. Пишутся они я так понимаю техническими фирмами, имеющими очень расплывчатое представление о законах построения интерфейса для маковских программ.

Это с Пентиумом то гемора меньше?

не поверишь. но теперь меньше.
я купил в конце ноября себе нотебук, так он еще ни разу не завис. а я его вообще никогда не выключаю. перегружаю только при установки новых программ когда они этого просят.
Прям как в том анекдоте:
- я купила год назад компьютер с WIN98, а он у меня ниразу не завис. Что я неправильно делала?
- а вы его пробывали включать?

EdGull посмотри еще разок, изменения в разводке питания.

Кондеры питания и ресета очень неудачно расположены.

Имеешь ввиду электролит?
Керамический на Ресете вроде хорошо стоит, а тот что на питание контроллера по другому и не поставишь, разве только если по одному около Vcc и AVcc.

электролит здесь не причем. имелось ввиду 0.1 мкф. по науке они должны стоять на пути помехи, а у тебя они в стороне.

по науке они должны стоять на пути помехи, а у тебя они в стороне

Помеха это шум от сервы?

в том числе.

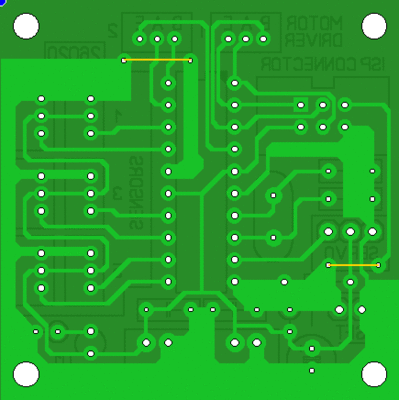

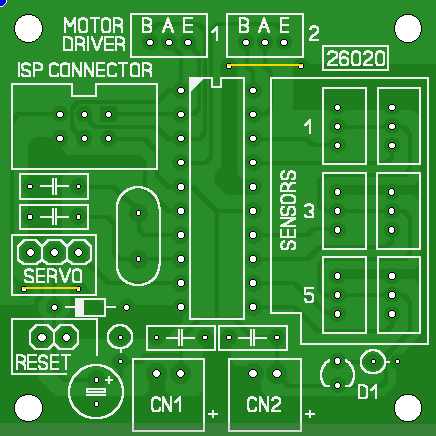

Kanoka писал(а):Господа, кто возмется проверить правильность разводки печатной платы без принципиальной схемы?
Плата контроллера на 26 Тини.

а что, принципиалка такая секретная? Есть ли смысл утаивать схему , если основа-микроконтроллер?
Плату так можно только по зазорам проверить да по трассировке, если PCB-файл есть. i-link(@)bk.ru

а что, принципиалка такая секретная? Есть ли смысл утаивать схему , если основа-микроконтроллер?

Нет, не секретная, просто её нет, развожу без принципиальной схемы так как что к какой ноге цеплять и так ясно. Сложности возникают именно с грамотным расположением деталей на плате и с оптимальной прокладкой дорожек.

конденсаторы для кварца - купите 22 - 27 пФ  ленточку чипов 0805 "на всю жизнь"  и поставьте их между кварцем и МК.

Я вообще стараюсь паять без отверстий, все на одной стороне. Мне удобно. А медь обратной стороны на "землю".
