Вопрос по управлению яркостью 10w светодиода. Хочу управлять им с ардуины, шим модуляцией, как это сделать? Нужен какой то драйвер? или можно просто транзистор как указано здесь:
http://leds-magazine.ru/shema_rgb_lampi.html
Вот я делаю почти тоже самое, только диод у меня мощнее и хочу управлять ардуиной

запитывать такой мощный светодиод через резистор очень плохая идея
купи для него нормальный драйвер и уже драйвером управляй.

nsk-racer, если подключить мощный светодиод напрямую к меге, то ей почти моментально прийдёт амба. поэтому подключают через транзистор. у транзистора есть максимальное напряжение, ток и рассеиваемая мощность. использовать bc337 для 3w светодиода уже улыбает, для 10w это уже даже не смешно. у светодиода опять таки есть максимальное напряжение, ток и рассеиваемая мощность. чтоб кристалл светика быстро не деградировал от перегрева используют хотя бы ограничивающие резисторы. для мелких светиков резисторы это норма, иногда можно вообще и без них. а для мощных светодиодов использовать резисторы хоть и можно, но очень не желательно. при нагревании у резистора меняется его сопротивление, при чём меняться может оооооочень сильно. если светик дорогой, лучше использовать драйвер (в самом простом варианте это простенькая схемка, ограничивающая ток). +для 10W диода обязательно нужен радиатор. можно прикрутить к кулеру от проца или видюшки (оставить вентилятор или использовать только радиатор уже дело ваше). недорогой новый выйдет примерно 3-4$, на барахолке можно вообще за копейки достать. оставить вентилятор или использовать только радиатор уже дело ваше.

Angel71 писал(а):nsk-racer, если подключить мощный светодиод напрямую к меге, то ей почти моментально прийдёт амба. поэтому подключают через транзистор. у транзистора есть максимальное напряжение, ток и рассеиваемая мощность. использовать bc337 для 3w светодиода уже улыбает, для 10w это уже даже не смешно. у светодиода опять таки есть максимальное напряжение, ток и рассеиваемая мощность. чтоб кристалл светика быстро не деградировал от перегрева используют хотя бы ограничивающие резисторы. для мелких светиков резисторы это норма, иногда можно вообще и без них. а для мощных светодиодов использовать резисторы хоть и можно, но очень не желательно. при нагревании у резистора меняется его сопротивление, при чём меняться может оооооочень сильно. если светик дорогой, лучше использовать драйвер (в самом простом варианте это простенькая схемка, ограничивающая ток). +для 10W диода обязательно нужен радиатор. можно прикрутить к кулеру от проца или видюшки (оставить вентилятор или использовать только радиатор уже дело ваше). недорогой новый выйдет примерно 3-4$, на барахолке можно вообще за копейки достать. оставить вентилятор или использовать только радиатор уже дело ваше.



Спасибо за подсказки) я и не собирался делать на их транзисторе, я купил транзистор кт817г, и драйвер для 10w диода на 1 ампер) я так понимаю я должен подцепить на шим выход транзистор, а с него на драйвер и тогда у меня ничего не сгорит и я смогу упарвлять яркостью диода? На вашем фото 20w диод?

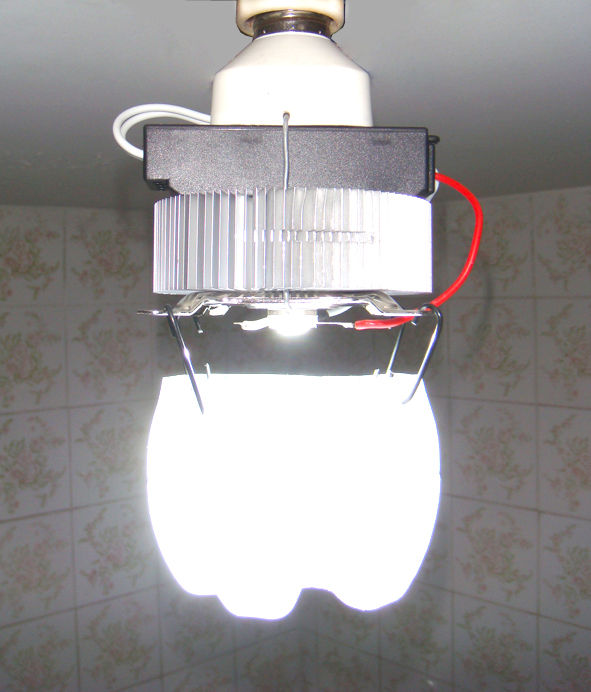

на одной из фото точно 10-ти ваттный. кт817г эт биполярный, т.е. печка.

Angel71 писал(а):на одной из фото точно 10-ти ваттный. кт817г эт биполярный, т.е. печка.

какой посоветуете?

если не хотите ещё и к транзистору радиатор цеплять, то полевик. +смотря какой драйвер, может даже и транзистор то не нужен.

у меня драйвер IL317 и сопротивление после него В Магазине впарили, я не разбираясь что к чему взял его, нужен к нему транзистор? как определить нужен ли мне транзистор?

а почему нельзя было сначала подумать, потом спросить на форуме и только потом покупать?
для 10 ваттного светодиода надо 3 ампера тока.
и крайне рекомендую использовать нормальный драйвер светодиодов.

IL317 это просто микруха стабилизатор на максимальный ток 1,5 ампера.
можно его использовать как стабилизатор тока, но это явно не то что надо.

не, есть светики, у которых напряжение >9вольт. даташит на светик смотреть нужно, может и il317 подойдёт. а так +1, что можно по профильным сайтам почитать, что к чему и какие варианты возможны. да и идей интересных самоделок на будущее присмотреть.

ну и для пущей важности стоит в интернете посмотреть что за светодиод и правда ли он 10 ватт как обещали в магазине

а на нём нет опозновательных надписей

Добавлено спустя 27 секунд:

Angel71 писал(а):не, есть светики, у которых напряжение >9вольт. даташит на светик смотреть нужно, может и il317 подойдёт. а так +1, что можно по профильным сайтам почитать, что к чему и какие варианты возможны. да и идей интересных самоделок на будущее присмотреть.

написано было что он 10,5-11 вольт

я бы поверил больше в 1.05 - 1.1 В это более характерное напряжение для одного p-n перехода

а может это сборка

фотку надо))

setar писал(а):я бы поверил больше в 1.05 - 1.1 В это более характерное напряжение для одного p-n перехода

Нормальное прямое напряжение для белого диода 3В плюс-минус корова(видимо напряжение для AsGa полупроводников выше чем для Si). 10-11В говорит о сборке из 3-4 последовательных диодов.
