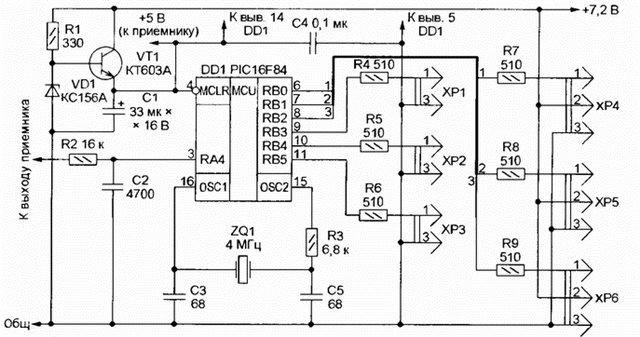

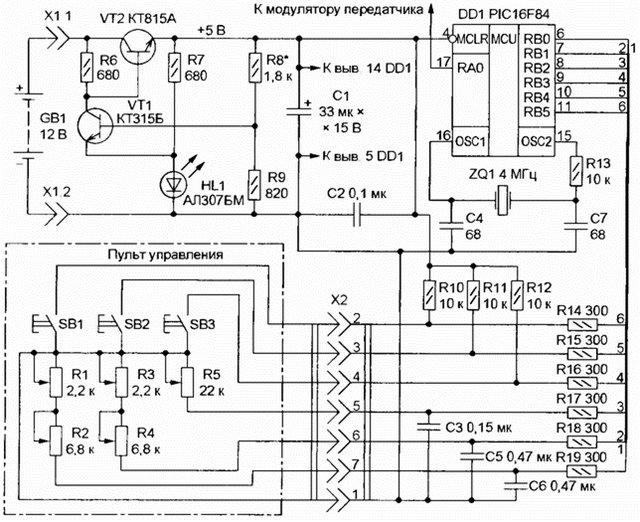

нашел в журнале радио такую вот схему кодера и декодера пропорционального управления на мк PIC16F84A. но в этом журнале часто допускают ошибки в схемах и тп. посмотрите пожалуйста, может что найдетеа вот прошвки для кодера и декодера, они написаны в самой статье

Докладовываю, в прошивках ошибок нет!
Но 16F84(A) безумно устарели, и их вы найдете с трудом (большим).

у меня есть 2 штуки) поэтому и выбрал данную схему)спасибо за ответ)

Добавлено спустя 2 минуты:
у меня еще есть вопрос по подключению кварца, смущают конденсаторы, ни разу такого не видел

Конденсаторы около кварца - вещь обычная, а резистор R3 смущает,
я такого не видел вроде. Но в любом случае,
я бы не стал мучиться с такой схемой.
Зачем вам кодер-декодер? Чтобы тележкой управлять?

да, для вездехода 1/8 так сказать , купить готовое пропорциональное ру нет возможности. а тут вроде все более менее просто да и команд достаточно)

Почему купить готовое нет возможности?
Сейчас китайское достать не проблема и
стоит это зачастую ссущие копейки.
Надо знать где покупать и для начала сформулировать цель
этого кодера-декодера, глядишь и сообразит народ.
ЗЫ. В Р/У уже давно никто не паяет передатчики,
оно и так зачастую по себестоимости идет.

покупать:
1-дорого, да и купить в магазине не получится, таких тут просто нет(
2-нужно чтобы ру уже через месяц было, за месяц мне из китая врядли доставят(

Добавлено спустя 3 минуты 21 секунду:
цель такова: 3 пропорциональных канала на управление правыми и левыми колесами+башня, 1 дискретный канал на включение водомета, на и еще пару на чтонибудь). Я правда не понял, у данной схемы есть реверс или нет(

У pic16f84a ацп нет. Т.е программно сделан на выводах rb0, rb1, rb2 - стремно.
Код в hex, очень короткий - стремно
R13 со стремным номиналом, не запустится так кварц или надо такой еще найти - стремно
Пропорциональные выходы приемника в каком формате выдают сигнал, там же не аналог - стремно
Стабилизатор стремный - стремно, не проще 7805?
На какой приемник/передатчик рассчитано? Не все умеют работать с постоянной составляющей в сигнале - стремно

чето много стремного предложите ваш вариант, который бы мне подошел (желательно попроще)). Купить-не вариант

В твоих схемах нет главных компонент: передатчика и приемника.
Делать их сложнее чем шифраторы и дешифраторы. Как только найдешь решение, так сразу начинай думать о шифраторах

рома316 писал(а):покупать:
1-дорого, да и купить в магазине не получится, таких тут просто нет(
2-нужно чтобы ру уже через месяц было, за месяц мне из китая врядли доставят(

1- модельный приёмник + модельный же пульт самые дешовый обойдуться в тысячу рублей
первый попавшийся за 28 баксов:
http://www.hobbyking.com/hobbyking/stor ... de_2_.html

2- экспрес доставка максимум за 5 дней доставит.

Не перестаю удивляться ценникам на наше хобби после знакомства с робофорумом. Раньше, для меня, это стоило в разы дороже
И вот тут наступает интересный момент: шифраторы и дешифраторы отваливаются сами собой.
На что и намекал AndreiSk
Вот такая етицкая сила форума

Добавлено спустя 1 минуту 13 секунд:
Ахренеть, это еще и на 2.4Ghz, я в шоке

вот бы кто ещё сказал где можно купить 3х летний полноприводный хэтч с кондеем и не дороже 300 тыщ... и наступило бы вселенское счастье.

спасибо) был на том сайте, действительно есть и совсем дешевые передатчики))если все с доставкой меня устроит, возьму тот, который вам первым и попался , мне понравились и другие, но их нет в наличии

Myp писал(а):вот бы кто ещё сказал где можно купить 3х летний полноприводный хэтч с кондеем и не дороже 300 тыщ... и наступило бы вселенское счастье.

Есть один человек, который в ценах шарит, напиши ему в личку. Может повезет...
