dccharacter » 23 май 2012, 01:42
Rd:

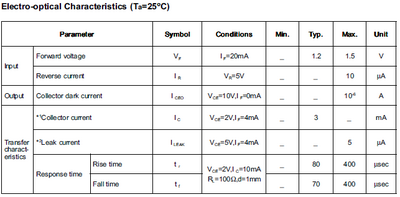

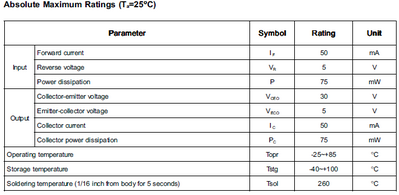

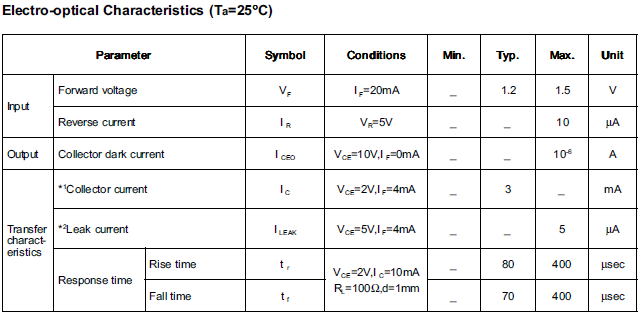

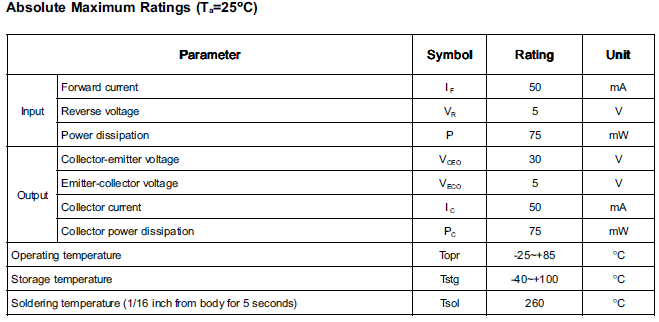

Смотришь по даташиту падения напряжения на светодиоде, например 2,1В. Берешь разницу между напряжением питания (например 5В) и этим падением, т.е. 2,9В. Смотришь максимально допустимый ток через светодиод. допустим это 20мА. т.о. минимальное значение Rd - 2,9В / 0,02А = 145 Ом. Ну возьми резистор такой, чтобы ток был 5-10мА. Например....
Rl:
Везде пишут, что 10кОм резистор нагрузочный. У меня так никогда не работало. Работало вот как:
Ставишь переменный резистор, подключаешь к Output осциллограф и смотришь, чтобы в нужном тебе положении отражателя сигнал на выходе был в районе половины напряжения питания. Измеряешь получившееся напряжение, меняешь на постоянный резистор. Это будет наверно Ом 400-600.
